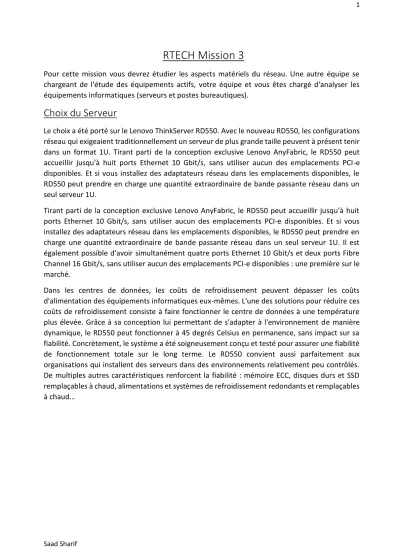

RTECH Mission 3

Pour cette mission vous devrez étudier les aspects matériels du réseau. Une autre équipe se chargeant de l'étude des équipements actifs, votre équipe et vous êtes chargé d'analyser les équipements informatiques (serveurs et postes bureautiques).

Choix du Serveur

Le choix a été porté sur le Lenovo ThinkServer RD550. Avec le nouveau RD550, les configurations réseau qui exigeaient traditionnellement un serveur de plus grande taille peuvent à présent tenir dans un format 1U. Tirant parti de la conception exclusive Lenovo AnyFabric, le RD550 peut accueillir jusqu'à huit ports Ethernet 10 Gbit/s, sans utiliser aucun des emplacements PCI-e disponibles. Et si vous installez des adaptateurs réseau dans les emplacements disponibles, le RD550 peut prendre en charge une quantité extraordinaire de bande passante réseau dans un seul serveur 1U.

Tirant parti de la conception exclusive Lenovo AnyFabric, le RD550 peut accueillir jusqu'à huit ports Ethernet 10 Gbit/s, sans utiliser aucun des emplacements PCI-e disponibles. Et si vous installez des adaptateurs réseau dans les emplacements disponibles, le RD550 peut prendre en charge une quantité extraordinaire de bande passante réseau dans un seul serveur 1U. Il est également possible d'avoir simultanément quatre ports Ethernet 10 Gbit/s et deux ports Fibre Channel 16 Gbit/s, sans utiliser aucun des emplacements PCI-e disponibles : une première sur le marché.

Dans les centres de données, les coûts de refroidissement peuvent dépasser les coûts d'alimentation des équipements informatiques eux-mêmes. L'une des solutions pour réduire ces coûts de refroidissement consiste à faire fonctionner le centre de données à une température plus élevée. Grâce à sa conception lui permettant de s'adapter à l'environnement de manière dynamique, le RD550 peut fonctionner à 45 degrés Celsius en permanence, sans impact sur sa fiabilité. Concrètement, le système a été soigneusement conçu et testé pour assurer une fiabilité de fonctionnement totale sur le long terme. Le RD550 convient aussi parfaitement aux organisations qui installent des serveurs dans des environnements relativement peu contrôlés.

De multiples autres caractéristiques renforcent la fiabilité : mémoire ECC, disques durs et SSD remplaçables à chaud, alimentations et systèmes de refroidissement redondants et remplaçables à chaud…

(2)

Fiche Technique

INFORMATIONS GÉNÉRALES

Désignation Lenovo ThinkServer RD550 (70CX000DEA)

Marque Lenovo

Modèle 70CX000DEA

PROCESSEUR ET CHIPSET

Processeur Intel Xeon E5

Support du processeur Intel 2011

Fréquence CPU 2,4 GHz

Nombre de processeur(s) installé(s) 1 Nombre de CPU supportés 2

Nom courant du chipset Intel C612 MÉMOIRE

Taille de la mémoire 8 Go

Fréquence(s) Mémoire PC3-10600 - DDR3 1333 MHz, PC4-17000 - DDR4 2133 MHz

Type de mémoire DDR3L (1.35V)

Format Mémoire 24 x DIMM 240 pins (DDR3)

Taille de mémoire Max 384 Go Nombre total de slots mémoire 24 Nombre de slots mémoire disponibles 23 STOCKAGE

Nombre de baies pour disques 12 x 2" 1/2

Interface avec l'ordinateur RJ45 Femelle (Management) Modes RAID supportés 0, 1, 10, 5, 50, 6, 60

Connecteurs Disques Serial ATA 6Gb/s (SATA 3), SAS 3.0 12Gb/s

Lecteur Optique Aucun

Lecteur de disquettes Non CHIPSET GRAPHIQUE

Chipset graphique ASPEED AST2400

Taille mémoire vidéo 16 Mo

RÉSEAU

Contrôleur réseau intégré Oui

Norme(s) réseau 10/100/1000 Mbps

BOÎTIER ET ALIMENTATION

Puissance 750 W

Alimentation redondante Oui

Format du boitier Rack 1U

CONNECTIQUE

Connecteurs panneau arrière 1 x Série (RS-232), 4 x RJ45 Femelle, 1 x RJ45 Femelle etc SPÉCIFICATIONS TECHNIQUES

Hauteur 43 mm

Largeur 482 mm

Profondeur 780 mm

Poids 13,5 kg

Système d'exploitation fourni Non

Barebone serveur Non

(3)

Justification du choix

Nous avons choisi ce serveur car nous avons besoin de 11 serveurs virtuel dans notre projet.

D'autres serveur moins étaient chers mais nous avons préfère celui-ci pour ces capacités :

• Des capacités RAM

• Processeur

• Stockage

(4)

Choix du poste bureautique

Choix du poste bureautique : - PC 1 : Clipboard

- PC 2 : Nucleus mini

Caractéristique Clipboard Nucleus mini Prix 479.99 379.99 Processeur A6-6400K Processeur Intel

celeron N3050

Carte graphique AMD Radeon 84700 Intel Hd Graphics

Mémoire vive 4Go Ram DDR3 4Go Ram DDR3

Stockage Seagate ssHd 1000 go (8go mémoire flash)

Kingston SSD Now v300-120Go Alimentation Corsair VS350 Watts 65 Watts Connectiques façade 2 USB 3.0 / 2 Jack 3.5mm 2USB 3.0 / 2 Jack

3.5mm / 1 lecteur de cartes SD

Connectiques arrière 2 USB 3.0 / 2 Jack 3.5mm 2 USB 3.0 / 1x RJ45

Le PC Clipboard est plus cher comparé au Nucleus mini. Cependant, en termes de puissance et de fiabilité du système, le Clipboard possède un disque dur de stockage plus large (1To) permettant de stocker plus de données, d'une carte graphique performante et d'un processeur hautement cadencé en termes de fréquence permettant de mieux gérer les applications et les autres tâches.

(5)

Comparaison des postes bureautiques :

Caractéristique Clipboard Nucleus mini

Prix 479.99 379.99

Processeur Processeur A6-6400K Processeur Intel

celeron N3050

Carte graphique AMD Radeon 84700 Intel Hd Graphics

Le PC Clipboard est plus cher comparé au Nucleus mini. Néanmoins, le Clipboard possède une capacité plus large pour le disque dur, meilleure carte graphique et un processeur mieux cadence

Mémoire vive 4Go Ram DDR3 4Go Ram DDR3

Stockage Seagate ssHd 1000 go (8go Kingston SSDNow

mémoire flash ) v300-120Go

Alimentation Corsair VS350 Watts 65 Watts

Connectiques 2 USB 3.0 / 2 Jack 3.5mm 2USB 3.0 / 2 Jack

façade 3.5mm / 1 lecteur

de cartes SD Connectiques 2 USB 3.0 / 2 Jack 3.5mm 2 USB 3.0 / 1x

arrière RJ45

(6)

PC1 : Clipboard

Fiche technique : PROCESSEUR

Modèle du processeur Processeur A6-6400K

Nombre de cœur(s) 2

Fréquence 3,90 GHz

Refroidissement Radiateur d'origine

CARTE GRAPHIQUE

Nombre de cartes installées Vidéo intégrée

Puce graphique AMD Radeon 8470D

MEMOIRE

Marque des barrettes G.Skill

Type de mémoire DIMM DDR3

Quantité de mémoire intégrée 4096 Mo (4 Go)

Nombre de barrettes 2

Fréquence PC15000

CARTE MERE

Marque de la carte mère Asus

Modèle de la carte mère A88XM-A

Socket FM2+

Chipset AMB A88X

Slots mémoire 4

Connection Wifi Oui, clé USB (norme 802.11n)

CONNECTIQUE

Carte graphique 1 VGA / 1 HDMI / 1 DVI

Interne 1 PCI-E 16x / 1PCI 1X /1PCI/8

SATA-3

Façade 2 USB 3.0 / 2 Jack 3.5mm

Arrière Port C

STOKAGE

Capacité totale 1000Go

Disque dur 1 Seagate SSHD 1000Go (8Go de

mémoire flash)

(7)

Argumentaire :

- Processeur AMD A6 6400K - Stockage 1 To sur support SSHD - Wi-Fi intégrée et USB 3.0

- Carte graphique AMD Radeon 8470D - RAM 4 Go G.Skill DDR3

Graveur /lecteur Graveur DVD 22x

BOITIER

Marque Advance

Modèle District

Ventilateurs fournis 1

Emplacements supplémentaires 2

Dimensions 180x420x365mm

ALIMENTATION

Marque Corsair

Modèle VS

Puissance 350 Watts

Modulaire Non

CONSOMMATION

Moyenne au repos 31 Watts

Moyenne en pleine charge 73 Watts

Moyenne en veille 0.19 Watts

LOGICIEL(S) FOURNIS

Système d’exploitation Microsoft Windows 10 home 64 bits

Supports fournis DVD de restauration

(8)

4Go de mémoire DDR3 permettant une réactivité immédiate du système. La carte graphique8/12intégrée propose des sorties HDMI, DVI et VGA pour être compatible avec n'importe quel écran.

Le stockage hybride permet de profiter d'un large espace de stockage pour tous les fichiers, mais également 8 go de mémoire flash ultra-rapide pour un lancement instantané des applications les plus utilisées et un démarrage accéléré de l'ordinateur. De plus, une liaison filaire Ethernet est également disponible ainsi qu'une clé USB Wi-Fi mais aussi 2 ports USB 3.0 sont accessibles en façade pour un transfert rapide.

Au prix de 479,99 €, un ordinateur adapté à toutes les utilisations (Jeux, bureautique, Internet...)

(9)

Fiche technique :

PROCESSEUR

Modèle du processeur Processeur Intel celeron N3050

Nombre de coeur(s)

2

Fréquence 1,60 GHz

Refroidissement Radiateur d'origine CARTE GRAPHIQUE

Nombre de cartes installées Vidéo intégrée

Puce graphique Intel HD Graphics

MEMOIRE

Marque des barrettes Crucial

Type de mémoire SO-DIMM DDR3

Quantité de mémoire intégrée 4096 Mo (4 Go)

Nombre de barrettes

1

Fréquence PC12800

CARTE MERE

Marque de la carte mère Intel

Puce Bluetooth Oui 4.0

Slots mémoire

1

Connexion WiFi

Oui – intégrée (norme 802.11n/

AC) CONNECTIQUE

Carte graphique 1 x HDMI / 1 x VGA Façade

2 USB 3.0 / 2 Jack 3.5 mm / 1 lecteur de

cartes SD

Arrière 2 USB 3.0 / 1 x RJ45

STOCKAGE

Capacité totale 120 Go (SSD)

SSD

Kingston SSDNow V300 – 120 Go

Débits officiels

450 Mo/s en lecture et 450 Mo/s en

Écriture

Graveur/lecteur Non

BOITIER

Ventilateurs fournis

0

Emplacements supplémentaires

0

Dimensions 115 x 111 x 51 mm

ALIMENTATION

(10)

Argumentaire :

-Processeur Intel Celeron N3050 -Stockage 120 Go SSD

-Carte graphique Intel HD Graphics -RAM 4 Go Crucial DDR3

Les Avantages :

Efficacité et polyvalence pour un pc de petite taille. Muni de 4 Go de RAM et d'un SSD pour obtenir un concentré de vitesse et de fiabilité. Doté de ports USB 2.0 et 3.0 et d'une prise internet, Wifi et Bluetooth.

Au prix de 379,99 €

CONSOMMATION

Moyenne au repos 11 Watts

Moyenne en pleine charge 17 Watts Moyenne en veille 1,40 Watts LOGICIEL(S) FOURNIS

Système d'exploitation

Microsoft Windows 10 home 64 bits

Supports fournis DVD de restauration
