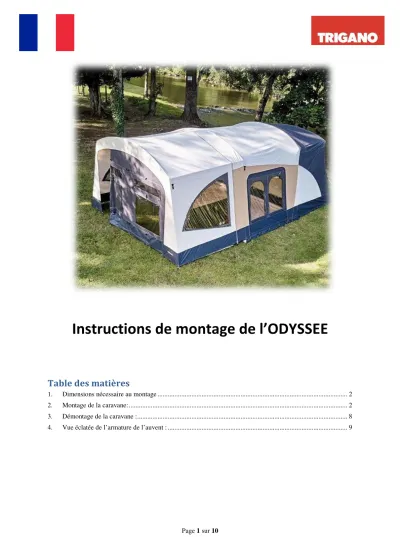

Instructions de montage de l’ODYSSEE
Table des matières
1. Dimensions nécessaire au montage ... 2
2. Montage de la caravane: ... 2
3. Démontage de la caravane : ... 8
4. Vue éclatée de l’armature de l’auvent : ... 9
1. Dimensions nécessaire au montage
La caravane nécessite une surface minimum de 5 mètres x 4 mètres (hors haubannage).
2. Montage de la caravane:
Etape / Step 1)
Sélectionnez un site protégé du vent, où l’eau ne peut s’accumuler sous le sol de la tente. Retirez les cailloux, brindilles, etc.
Positionner votre caravane sur un sol horizontal, enlever la bache de protection, enlever la cuisine (si présente sur la caravane).
Pour retirer la cuisine, il faut au préalable descendre les 4 pieds, débrancher le faisceau électrique, puis déverrouiller les 2 grenouillères.
Etape / Step 2)
Mettre de niveau la caravane, et descendre les verins.
Etape / Step 3)
Déplier les pieds du plateau, mettre en place les coupelles, puis défaire la sangle de maintien
Etape / Step 4)
Ouvrir le plateau, et le mettre à l’horizontal en réglant les pieds
Etape / Step 5)
Fixer la sangle au sol à l’aide d’un piquet afin que les pieds du couchage plaquent correctement au sol.
Etape / Step 6)
Déplier la toile de chaque coté de la caravane
Etape / Step 7)
Positionner le croisillon central d’armature sur la toiture et l’assembler sur un coté
Pour le 2eme coté, il faut au préalable ouvrir la fermeture à glissière, puis assembler le croisillon et refermer la fermeture à glissière
Etape / Step 8)
Insérer le poussoir central de casquette
Etape / Step 9)
Insérer les 2 poussoirs de casquette, puis orienter les pointes vers l’extérieur
Etape / Step 10)
Pour cette étape, 2 personnes sont requises. Effectuer la rotation de l’armature au niveau de chaque bras repéré par les flèches bleues
Etape / Step 11)
Déployer les 2 bras obliques arrières de chaque coté à l’aide de la poignée de serrage se situant au milieu
Etape / Step 12)
Préparer les barres « penderie », puis les mettre en place
Etape / Step 13)
Préparer la barre anti-poche, puis la mettre en place
Etape / Step 14)
Mettre en place la retombée, ainsi que le pied central
Etape / Step 15)
Mettre en place le tapis de sol à l’aide de toutes les fermetures à glissière
Etape / Step 16)
Installer les 2 pieds de coté de la façade
Etape / Step 17)
Mettre en place le panneau détachable avant
Etape / Step 18)
Fermer les portes de la tente, mettre tous les piquets et sangles de haubannage.
Ajuster la tension des barres si besoin pour tendre l’entoilage.
Il est impératif de mettre l’ensemble des piquets de la tente. Ceci permet d’éviter à l’entoilage de rétrécir en cas de pluie d’une part. D’autre part si la tente n’est pas
correctement tendue, l’eau peut former des poches en cas de pluie et endommager la toile et les mâts. Ces dommages ne sont pas couverts par la garantie TRIGANO.
Le montage est terminé.
3. Démontage de la caravane :
Pour le démontage, les étapes de montage sont à reprendre dans l’ordre inverse.
Il est impératif que l’entoilage soit parfaitement sec et propre avant le démontage pour un stockage supérieur à 24 heures.
Le stockage de la caravane fermée devra s’effectuer sous abri
4. Vue éclatée de l’armature de l’auvent :
A CREATION –MOR15–V2 DUTERTRET. 14/01/2020
INDICE NATUREDESMODIFICATIONS FAITPAR DATE
