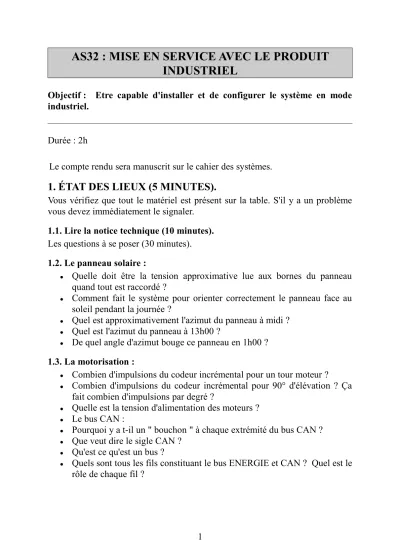

AS32 : MISE EN SERVICE AVEC LE PRODUIT INDUSTRIEL
Objectif : Etre capable d'installer et de configurer le système en mode industriel.
Durée : 2h
Le compte rendu sera manuscrit sur le cahier des systèmes.
1. ÉTAT DES LIEUX (5 MINUTES).
Vous vérifiez que tout le matériel est présent sur la table. S'il y a un problème vous devez immédiatement le signaler.
1.1. Lire la notice technique (10 minutes).
Les questions à se poser (30 minutes).
1.2. Le panneau solaire :
● Quelle doit être la tension approximative lue aux bornes du panneau quand tout est raccordé ?
● Comment fait le système pour orienter correctement le panneau face au soleil pendant la journée ?
● Quel est approximativement l'azimut du panneau à midi ?
● Quel est l'azimut du panneau à 13h00 ?
● De quel angle d'azimut bouge ce panneau en 1h00 ?
1.3. La motorisation :
● Combien d'impulsions du codeur incrémental pour un tour moteur ?
● Combien d'impulsions du codeur incrémental pour 90° d'élévation ? Ça fait combien d'impulsions par degré ?
● Quelle est la tension d'alimentation des moteurs ?
● Le bus CAN :
● Pourquoi y a t-il un " bouchon " à chaque extrémité du bus CAN ?
● Que veut dire le sigle CAN ?
● Qu'est ce qu'est un bus ?
● Quels sont tous les fils constituant le bus ENERGIE et CAN ? Quel est le rôle de chaque fil ?
1
AS32 : Mise en service avec le produit industriel
1.4. La batterie :
● Pour une batterie au plomb, quelle est la valeur approximative maximum du courant de charge toléré ?
● Quelle sera la tension approximative aux bornes de la batterie quand tout est raccordé ?
● Avec quel appareil de mesure peut-on définir si la batterie se charge ou se décharge ? Quelles sont les indications de cet appareil pour une charge puis pour une décharge ?
● Le module de contrôle :
● Pour un déplacement azimut dans le sens horaire, quelle est la suite des touches à taper sur le clavier.
● Quand l'afficheur donne une valeur du courant, comment doit on traduire cet affichage.
● Quand l'afficheur donne une valeur de tension, comment doit on traduire cet affichage.
● Pour allumer le panneau supérieur des LED du module éclairage, quelles sont les touches à taper ?
1.5. Le module luminosité :
● Comment procèdent les 2 modules qui permettent d'indiquer si le panneau est bien face au soleil ? Il faut voir le module en boite plastique bleue de captage de la position fixée sur le panneau, et le dialogue entre ce module et le module CAN HF situé sur la maquette.
1.6. Le module énergie :
● Quel est son rôle ? Quels sont tous les contrôles qu'il effectue ?
● La platine à bornes + compteur :
● Quel est le rôle de cette platine ?
● Comment raccorde-t-on cette platine ?
● Quelles sont les mesures que permet cette platine ?
● Comment peut-on mesurer un angle correspondant à un mouvement d'élévation du panneau grâce à cette carte ?
● Gestion du système depuis un PC avec la « console de maintenance » :
● Quel logiciel dans l'ordinateur PC doit-on utiliser ?
● Où raccorde-t-on le PC sur le système ?
● Quel est le rôle de ce logiciel ?
2. RACCORDEMENTS (10 MINUTES).
● Placer tous les interrupteurs sur " ARRÊT .
● Sortez le panneau solaire sur roulettes à l'extérieur, mais laissez le reste à l'intérieur.
● Orientez le panneau encore plié avec la boussole.
2/3
AS32 : Mise en service avec le produit industriel
● Procédez à tous les raccordements.
● Raccordez l'ordinateur PC au bon module et démarrer le logiciel PANNEAU.
● Il faut un ACCORD DU PROFESSEUR avant de continuer le TP.
3. MISE EN CONFORMITÉ (50 MINUTES).
● Mettez sous tension.
● Faite la mise en service.
● Prouvez que le système fonctionne bien.
● Quel est la valeur du courant de batterie ?
● Y a-t-il charge ou décharge de la batterie ?
● Quelle est la tension mesurée sur le panneau solaire ?
● Quelle est la tension mesurée sur la batterie ?
● Quelles sont la date et l'heure ?
● Relevez l'azimut et l'élévation du panneau. Utilisez le système de comptage des impulsions du codeur incrémental pour faire un calcul précis de l'élévation.
4. RANGEMENT (5 MINUTES).
● Vous remettez tous les cordons dans la mallette.
● Vous remettez toutes les feuilles de documentation à leur place.
● Vous remettez tous les modules et appareils de mesure sur leur emplacement tracé sur la table.
● Vous ranger vos affaire personnelles.
● Vous signalez tous problème.
● Vous demandez une vérification par le professeur .
● Vous demandez une feuille de test.
5. TEST DE COMPRÉHENSION (10 MINUTES).
Vous répondez aux questions du test de vérification, rendez la feuille en sortant au moment de la sonnerie de fin de TP.
●
3/3
