Problèmes sans question

Consigne

individuel

Il s’agit de trouver les questions… et de les résoudre, de façon à préparer un sujet d’évaluation !

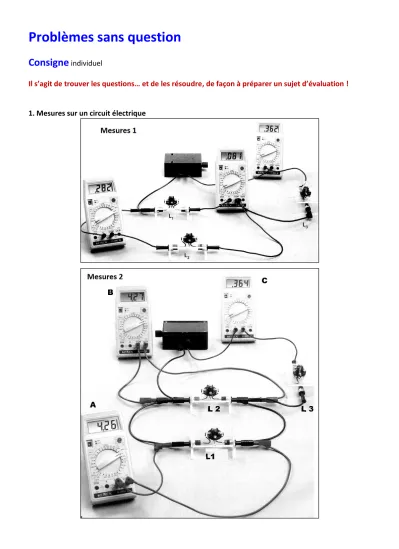

1. Mesures sur un circuit électrique

(2)

2. Petit moteur électrique

Il s’agit de vérifier le fonctionnement d’un petit moteur électrique branché à une alimentation stabilisée (générateur) qui donne une tension variable de 0 à 12 Volts. La tension d’adaptation du moteur est de 6 V et l’intensité du courant est alors égale à 0,5 A. A l’aide d’un multimètre (représenté ci-contre).

Les mesures réalisées ont donné les valeurs suivantes : I = 0,25 A et U = 3 V.

3. Résistor

4. Une lampe

On a étudié expérimentalement la caractéristique d’une lampe grâce à un montage électrique approprié.

Les résultats obtenus sont les suivants :

I (A) 0,08 0,17 0,24 0,31 0,36 0,41 0,45 0,48 0,51 0,53 0,55 0,56

U (V) 0,5 1,0 1,4 2,0 2,5 3,1 3,6 4,1 4,7 5,2 5,7 6,1

L’éclairement de la lampe est correct si I = 0,5 A. Si l’intensité du courant reste trop longtemps supérieure à 0,6 A la lampe risque de griller.

4. Eclairement variable

Pour obtenir une lampe à éclairement variable on place une résistance variable R en série avec la lampe.

La tension d’adaptation de la lampe est 6 V et l’intensité est alors I = 0,1 A.

Lorsque la résistance est égale à R = 100 , la tension à ses bornes est UAB = 4 V.

Moteur (6V-0,5A) M

G

Lampe (6V-0,1A) Résistance

variable R

6 V
