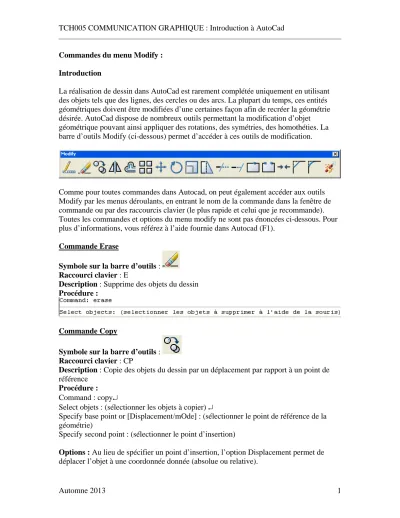

Introduction
La réalisation de dessin dans AutoCad est rarement complétée uniquement en utilisant des objets tels que des lignes, des cercles ou des arcs. La plupart du temps, ces entités géométriques doivent être modifiées d’une certaines façon afin de recréer la géométrie désirée. AutoCad dispose de nombreux outils permettant la modification d’objet géométrique pouvant ainsi appliquer des rotations, des symétries, des homothéties. La barre d’outils Modify (ci-dessous) permet d’accéder à ces outils de modification.
Comme pour toutes commandes dans Autocad, on peut également accéder aux outils Modify par les menus déroulants, en entrant le nom de la commande dans la fenêtre de commande ou par des raccourcis clavier (le plus rapide et celui que je recommande).
Toutes les commandes et options du menu modify ne sont pas énoncées ci-dessous. Pour plus d’informations, vous référez à l’aide fournie dans Autocad (F1).
Commande Erase
Symbole sur la barre d’outils : Raccourci clavier : E
Description : Supprime des objets du dessin Procédure :
Commande Copy
Symbole sur la barre d’outils : Raccourci clavier : CP
Description : Copie des objets du dessin par un déplacement par rapport à un point de référence
Procédure : Command : copy
Select objets : (sélectionner les objets à copier)
Specify base point or [Displacement/mOde] : (sélectionner le point de référence de la géométrie)
Specify second point : (sélectionner le point d’insertion)
Options : Au lieu de spécifier un point d’insertion, l’option Displacement permet de déplacer l’objet à une coordonnée donnée (absolue ou relative).
Exemple d’utilisation de la commande CoPy:
Commande Mirror
Symbole sur la barre d’outils : Raccourci clavier : MI
Description : Réalise la symétrie d’objet par rapport à un axe donné Procédure :
Command : Mirror
Select objets : (sélectionner les objets à symétriser)
Specify first point of mirror line: (sélectionner le premier point de l’axe de symétrie) Specify second point of mirror line: (sélectionner le second point de l’axe de symétrie) Erase source objet [Yes/No] <N>: (effacer ou conserver l’objet d’origine)
Exemple d’utilisation de la commande MIrror:
Symbole sur la barre d’outils : Raccourci clavier : O
Description : Copie un objet en le décalant d’une certaine distance Procédure :
Command : Offset
Select objets : (sélectionner les objets à décaler)
Specify offset distance or [Through/Erase/Layer] <Through>: (entrer la distance de décalage)
Select object to offset or [Exit/Undo] <Exit>: (sélectionner les objets à décaler) Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: (choisir le côté du décalage)
Exemple d’utilisation de la commande Offset:
Commande Array
Symbole sur la barre d’outils : Raccourci clavier : AR
Description : Réalise des copies multiples d’un objet en le décalant d’une certaine distance en x et en y (rectangular array) ou selon selon un patron radial avec décalage d’angle (polar array).
Procédure (rectangular array):
1. Sélectionner les objets à copier
2. Déterminer le nombre de rangées à copier 3. Déterminer le nombre de colonnes à copier
4. Déterminer la distance de décalage DC des rangées à copier 5. Déterminer la distance de décalage DR des colonnes à copier 6. Pré visualisez le résultat
Exemple d’utilisation de la commande ARray (rectangular):
Procédure (polar array):
1 Sélectionner les objets à copier
5 Pré visualisez le résultat
Exemple d’utilisation de la commande ARray (polar):
Commande Rotate
Symbole sur la barre d’outils : Raccourci clavier : RO
Procédure : Command : Rotate
Select objets : (sélectionner les objets à tourner) Specify base point: (sélectionner le centre de rotation)
Specify rotation angle or [Copy/Reference] <0>: (entrer l’angle de rotation, sens de rotation antihoraire)
Exemple d’utilisation de la commande ROtate:
Commande Move
Symbole sur la barre d’outils : Description : Déplace un objet Procédure :
Command : Move
Select objets : (sélectionner les objets à déplacer)
Specify base point or [Displacement]: (sélectionner le point de référence de l’objet) Specify second point or <use first point as displacement>: (sélectionner le point d’insertion)
Exemple d’utilisation de la commande Move:
Commande Scale
Symbole sur la barre d’outils : Raccourci clavier : SC
Description : Applique une homothétie (redimensionne) à un objet Procédure :
Command : Scale
Select objets : (sélectionner les objets à redimensionner)
Specify base point : (sélectionner le point de référence pour le dimensionnement) Specify scale factor or [Copy/Reference] <1.0000>: (entrer le facteur d’échelle du dimensionnement)
Exemple d’utilisation de la commande SCale:
Commande Trim
Symbole sur la barre d’outils : Raccourci clavier : TR
Description : Supprime des parties d’objet par rapport à son intersection à des objets frontière
Procédure : Command : Trim
Select objets : (sélectionner les objets de découpe frontière) Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (sélectionner les parties d’objet à supprimer)
Options : Si l’option Edge est activée, l’objet frontière est prolongé et crée une intersection virtuelle avec l’objet à couper.
Exemple d’utilisation de la commande Trim:
Commande Extend
Symbole sur la barre d’outils : Raccourci clavier : EX
Description : Allonge un objet jusqu’à son intersection à un autre objet frontière Procédure :
Command : Extend
Select objets : (sélectionner les objets de découpe) Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (sélectionner les parties d’objet à supprimer)
Exemple d’utilisation de la commande EXtend:
Options : Si l’option Edge est activée, l’objet frontière est prolongé et crée une intersection virtuelle avec l’objet à allonger.
Commande Chamfer
Symbole sur la barre d’outils : Raccourci clavier : CHA
Description : Créer un chanfrein à une intersection de 2 lignes Procédure :
Command : Chamfer
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: (sélectionner Distance et entrer les 2 dimensions du chanfrein ou sélectionner Angle et entrer une distance et un angle, exemple avec distance).
Specify first chamfer distance <300.0000>:
Specify second chamfer distance <300.0000>:
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: (sélectionner la première ligne du chanfrein)
Select second line or shift-select to apply corner: (sélectionner la seconde ligne du chanfrein)
Exemple d’utilisation de la commande CHAmfer:
Commande Fillet
Symbole sur la barre d’outils : Raccourci clavier : F
Description : Créer un congé à une intersection de 2 lignes Procédure :
Command: fillet
Current settings: Mode = TRIM, Radius = 300.0000 (le mode trim coupe les lignes après la création du congé, le rayon du congé est fixé à 300)
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: R (afin de changer le rayon du congé)
Specify fillet radius <300.0000>: 200
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: (sélectionner la première ligne du congé)
Select second object or shift-select to apply corner: (sélectionner la seconde ligne du congé)
Exemple d’utilisation de la commande Fillet:
