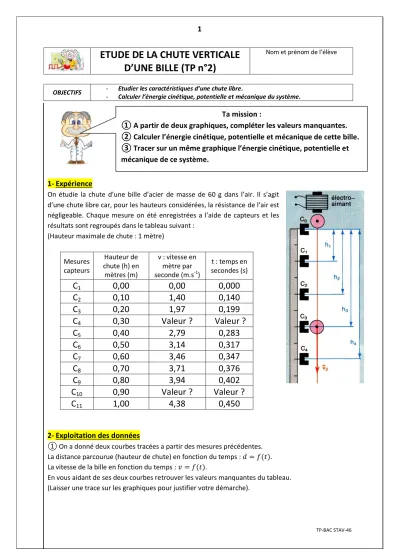

ETUDE DE LA CHUTE VERTICALE D’UNE BILLE (TP n°2)
Nom et prénom de l’élève
OBJECTIFS - Etudier les caractéristiques d’une chute libre.
- Calculer l’énergie cinétique, potentielle et mécanique du système.
1- Expérience
On étudie la chute d’une bille d’acier de masse de 60 g dans l’air. Il s’agit d’une chute libre car, pour les hauteurs considérées, la résistance de l’air est négligeable. Chaque mesure on été enregistrées a l’aide de capteurs et les résultats sont regroupés dans le tableau suivant :
(Hauteur maximale de chute : 1 mètre)
Mesures capteurs
Hauteur de chute (h) en
mètres (m)
v : vitesse en mètre par seconde (m.s-1)
t : temps en secondes (s)
C
10,00 0,00 0,000
C
20,10 1,40 0,140
C
30,20 1,97 0,199
C
40,30 Valeur ? Valeur ?
C
50,40 2,79 0,283
C
60,50 3,14 0,317
C
70,60 3,46 0,347
C
80,70 3,71 0,376
C
90,80 3,94 0,402
C
100,90 Valeur ? Valeur ?
C
111,00 4,38 0,450
2- Exploitation des données
① On a donné deux courbes tracées a partir des mesures précédentes.
La distance parcourue (hauteur de chute) en fonction du temps : . La vitesse de la bille en fonction du temps : .
En vous aidant de ses deux courbes retrouver les valeurs manquantes du tableau.
(Laisser une trace sur les graphiques pour justifier votre démarche).
Ta mission :
① A partir de deux graphiques, compléter les valeurs manquantes.
② Calculer l’énergie cinétique, potentielle et mécanique de cette bille.
③ Tracer sur un même graphique l’énergie cinétique, potentielle et
mécanique de ce système.
2
TP-BAC STAV-46
1er graphique
2ème graphique
3
TP-BAC STAV-46
② Compléter les valeurs manquantes du tableau.
Mesures capteurs
Hauteur de chute (h) en mètres (m)
v : vitesse en mètre par seconde (m.s-1)
t : temps en secondes
(s)
Energie cinétique
(Joules)
Altitude de la bille
(mètre)
Energie potentielle
(Joules)
Energie mécanique
(Joules)
C
10,00 0,00 0,000 0,000 1,0 0,60 0,600
C
20,10 1,40 0,140 0,059 0,599
C
30,20 1,97 0,199 0,48
C
40,30 0,161 0,7 0,42 0,58
C
50,40 2,79 0,283 0,234 0,6 0,36 0,594
C
60,50 3,14 0,317 0,297 0,30
C
70,60 3,46 0,347 0,359 0,597
C
80,70 3,71 0,376 0,3 0,18 0,599
C
90,80 3,94 0,402 0,466 0,12
C
100,90 0,555 0,1 0,06 0,615
C
111,00 4,38 0,450 0,576 0 0,576
③ Tracer sur le même graphique l’énergie cinétique en fonction du temps, l’énergie potentielle en fonction du temps et l’énergie mécanique en fonction du temps. Proposer une conclusion.
Echelle de mesure : Abscisse : 2 cm pour 0,1 seconde et Ordonnée : 2 cm pour 0,1 Joule
Energie cinétique :
Avec en Joules ; en kg et en m.s
-1 Energie potentielle :
Avec en Joules ; en kg et et en mètres (Z
A > ZB) Energie mécanique en Joules :
