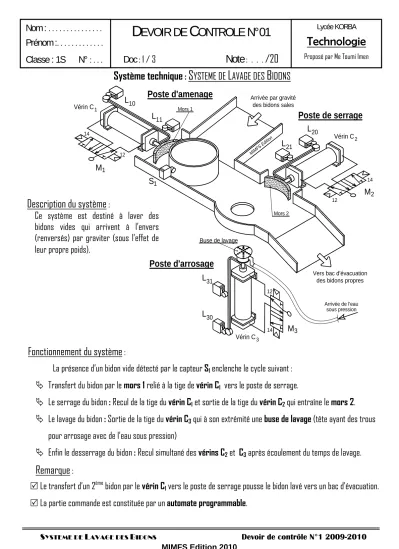

Système technique : S YSTEME DE L AVAGE DES B IDONS

Nom : . . . Prénom : . . . N° : . . Classe : 1 S .. Doc 1 / 3

S YSTEME DE L AVAGE DES B IDONS Devoir de contrôle N°1 2009-2010

Système technique : S YSTEME DE L AVAGE DES B IDONS

D ^{EVOIR DE} C ^{ONTROLE N°01}

Doc : 1 / 3 Note : . . . /20

Nom : . . . . Prénom : . . . Classe : 1S N° : . . .

Lycée KORBA

Technologie

Proposé par Me Toumi Imen

Arrivée par gravité des bidons sales

Mors 2

Poste d'arrosage L

L ₃₀

31

14 Vérin C ₃

12 Buse de lavage

Poste d'amenage

14

M ₁

S ₁

12

Vérin C ₁ L

L

10

11

MI MF S Ed itio n Mors 1

Vers bac d'évacuation des bidons propres

Arrivée de l'eau sous pression

M 3

20 Vérin C

L ₂₁

12

M ₂

14 2

Poste de serrage L

Description du système :

Ce système est destiné à laver des bidons vides qui arrivent à l’envers (renversés) par graviter (sous l’effet de leur propre poids).

Fonctionnement du système :

La présence d’un bidon vide détecté par le capteur S ₁ enclenche le cycle suivant : ª Transfert du bidon par le mors 1 relié à la tige de vérin C 1 vers le poste de serrage.

ª Le serrage du bidon : Recul de la tige du vérin C 1 et sortie de la tige du vérin C 2 qui entraîne le mors 2.

ª Le lavage du bidon : Sortie de la tige du vérin C ₃ qui à son extrémité une buse de lavage (tête ayant des trous pour arrosage avec de l’eau sous pression)

ª Enfin le desserrage du bidon : Recul simultané des vérins C ₂ et C ₃ après écoulement du temps de lavage.

Remarque :

5 Le transfert d’un 2 ^ème bidon par le vérin C ₁ vers le poste de serrage pousse le bidon lavé vers un bac d’évacuation.

5 La partie commande est constituée par un automate programmable.

MIMFS Edition 2010

Nom : . . . Prénom : . . . N° : . . Classe : 1 S .. Doc 2 / 3

S YSTEME DE L AVAGE DES B IDONS Devoir de contrôle N°1 2009-2010

T RAVAIL D EMANDE :

1- Compléter le tableau ci-dessous par les termes proposés :

FG – Mos – SS – Programme – Système de lavage de bidons – Energie (Wp + We) – Bidon non lavé – Réglage – Eau sous pression.

. . . MOe . . . DC . . . Processeur

. . .

Bidon lavé

Présence de bidon

. . . .

. . . .

Informations

. . . .

Laver le bidon

Bruit + Eau sale

. . . .

. . . .

2- Compléter la modélisation du système en utilisant les termes nécessaires de la question n°1:

/3.75 Points

/2,75 points

a)-Quelle est la valeur ajoutée de ce système :. . . . . . . . . .

b)La nature de la matière d’œuvre de ce système est : (Informationnelle-Materielle-Energétique) barre ce qui est faux.

/1 point

/1 point

3- Mettre une croix devant la proposition correcte :

i Le vérin pneumatique convertit l’énergie pneumatique en énergie thermique …

j Le capteur est un élément d’interface il permet de saisir et convertir une grandeur physique …

k L’automate programmable permet de traiter les informations …

l Le distributeur pneumatique permet de convertir l’énergie …

MIMFS Edition 2010

Nom : . . . Prénom : . . . N° : . . Classe : 1 S .. Doc 3 / 3

S YSTEME DE L AVAGE DES B IDONS Devoir de contrôle N°1 2009-2010

/3.5 Points

4- Compléter le tableau suivant à partir du dossier technique du système et les termes proposés :

S ₁ – Distributeurs (M ₁ – M ₂ – M ₃ ) – Mors 1 – Vérins (C ₁ -C ₂ -C ₃ ) – Mors 2 – (l ₁₀ - l ₁₁ - l ₂₀ - l ₂₁ - l ₃₀ - l ₃₁ ) - Buse de lavage

Actionneurs Effecteurs Capteurs Préactionneurs

. . . . . .

. . . . . . ..

. . . . . .

. . . . . . 5- Compléter la modélisation du vérin C 2 :

/2 points

Vérin C 2

6- Déterminer la structure fonctionnelle du système en se referant à la question N°4 (Utiliser les symboles) :

/ 6 points

Opérateur

Bou ton de m ise en marche . . .

. . .

. . .

. . . . . .

Interfaces
