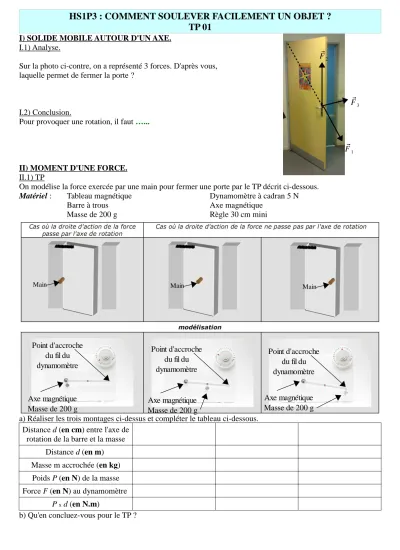

HS1P3 : COMMENT SOULEVER FACILEMENT UN OBJET ? TP 01

(1)

I) SOLIDE MOBILE AUTOUR D'UN AXE.

I.1) Analyse.

Sur la photo ci-contre, on a représenté 3 forces. D'après vous, laquelle permet de fermer la porte ?

I.2) Conclusion.

Pour provoquer une rotation, il faut …...

II) MOMENT D'UNE FORCE.

II.1) TP

On modélise la force exercée par une main pour fermer une porte par le TP décrit ci-dessous.

Matériel : Tableau magnétique Dynamomètre à cadran 5 N

Barre à trous Axe magnétique

Masse de 200 g Règle 30 cm mini

a) Réaliser les trois montages ci-dessus et compléter le tableau ci-dessous.

Distance d (en cm) entre l'axe de rotation de la barre et la masse

Distance d (en m) Masse m accrochée (en kg)

Poids P (en N) de la masse Force F (en N) au dynamomètre

P x d (en N.m)

b) Qu'en concluez-vous pour le TP ? Point d'accroche

du fil du dynamomètre

Point d'accroche du fil du dynamomètre

Axe magnétique Masse de 200 g

F₃ F₂

F₁

Main Main Main

(2)

c) Qu'en concluez-vous pour la force exercée sur la porte, par rapport à l'axe de rotation, sur la série des trois premières photos de la 1ère page ?

II.2) Définition du moment d'une force.

II.3) Application : le diable.

• A partir de la photo ci-contre, dire dans quel sens chaque force influence la rotation.

• Exprimer le moment de chacune des forces par rapport à l'axe de rotation O.

II.4) QCM1+2+4+5 + Exercices 2 + 3 page 24.

II.5) Approfondissement : exercices 5+7+8 pages 25+26.
