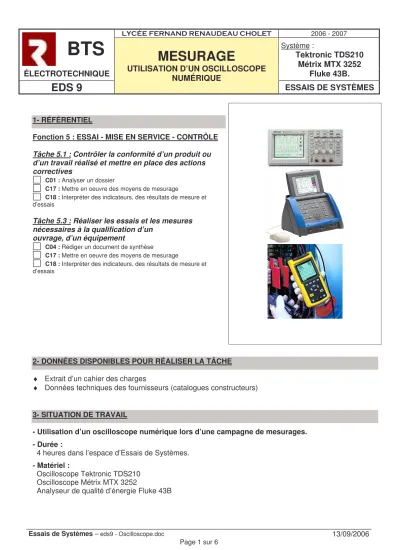

Essais de Systèmes – eds9 - Oscilloscope.doc 13/09/2006 Page 1 sur 6
2006 - 2007
BTS
ÉLECTROTECHNIQUE
Système :
Tektronic TDS210 Métrix MTX 3252
Fluke 43B.
EDS 9
MESURAGE
UTILISATION D’UN OSCILLOSCOPE NUMÉRIQUE
ESSAIS DE SYSTÈMES
1- RÉFÉRENTIEL
Fonction 5 : ESSAI - MISE EN SERVICE - CONTRÔLE Tâche 5.1 : Contrôler la conformité d’un produit ou d’un travail réalisé et mettre en place des actions correctives
C01 : Analyser un dossier
C17 : Mettre en oeuvre des moyens de mesurage
C18 : Interpréter des indicateurs, des résultats de mesure et d’essais
Tâche 5.3 : Réaliser les essais et les mesures nécessaires à la qualification d’un
ouvrage, d’un équipement
C04 : Rédiger un document de synthèse
C17 : Mettre en oeuvre des moyens de mesurage
C18 : Interpréter des indicateurs, des résultats de mesure et d’essais
2- DONNÉES DISPONIBLES POUR RÉALISER LA TÂCHE
♦ Extrait d’un cahier des charges
♦ Données techniques des fournisseurs (catalogues constructeurs)
3- SITUATION DE TRAVAIL
- Utilisation d’un oscilloscope numérique lors d’une campagne de mesurages.
- Durée :
4 heures dans l’espace d’Essais de Systèmes.
- Matériel :
Oscilloscope Tektronic TDS210 Oscilloscope Métrix MTX 3252
Analyseur de qualité d’énergie Fluke 43B
Essais de Systèmes – eds9 - Oscilloscope.doc 13/09/2006 Page 2 sur 6
1- Situation problème :
On vous demande de vous mettre dans la situation de l’agent électricien d’une administration (Lycée Renaudeau) et d’effectuer une campagne de mesurages sur un réseau de distribution d’énergie électrique puis sur un groupe variateur-moteur.
Effectivement, les enseignants ont remarqué une distorsion harmonique importante de la tension réseau ainsi qu’un problème de déclenchement intempestif d’un disjoncteur dans une armoire électrique, lié au démarrage d’un groupe MAS-UMV4301.
2- Cahier des charges (extrait) : 2.1- ÉNONCÉ DES BESOINS :
2.2- LE CONTEXTE DE LA DEMANDE, LES OBJECTIFS 2.2.1 Description de la prestation demandée :
- Armoire électrique TR –
♦ Identifier l’armoire TR qui alimente les bureaux professeurs et la salle de cours.
♦ Identifier les charges.
♦ Vérifier les formes des tensions et courants.
♦ Mesurer les valeurs efficaces des tensions et courants.
♦ Faire une analyse spectrale des tensions et courants.
♦ Exposer les taux de distorsions harmoniques et identifier les causes.
! " # $ % & '
(
Essais de Systèmes – eds9 - Oscilloscope.doc 13/09/2006 Page 3 sur 6
♦ Valider la conformité de la tension EDF.
♦ Exposer un compte-rendu écrit des résultats des activités.
- Groupe MAS-UMV4301 –
♦ Identifier le groupe moteur.
♦ Mettre en œuvre le groupe et vérifier les formes des tensions et courants entrée/sortie du variateur.
♦ Mesurer la valeur maximale de l’intensité du courant d’appel au démarrage du groupe moteur.
♦ Mesurer le temps de démarrage et le temps d’arrêt du groupe moteur.
♦ Exposer un compte-rendu écrit des résultats des activités.
2.2.2 Situation dans un programme plus vaste :
♦ Campagne de mesurages.
2.2.3 Limites de l'étude :
♦ L’étude se limite à l’armoire TR (salle de cours) pour la première campagne de mesurages.
♦ Elle se terminera dans la salle des bancs moteurs pour la deuxième campagne.
2.2.4 Etudes déjà effectuées:
♦ Connexion d’un oscilloscope en accord avec les règles de sécurité.
♦ Utilisation d’une sonde différentielle et d’une sonde de courant.
2.2.5 Etudes menées en parallèle sur des sujets voisins:
♦ EDS1 : Etude de la sélectivité des protections
♦ EDS2 : Etude de l’armoire TP
♦ EDS3 : Etude de l’armoire TR
♦ EDS4 : Distribution et mise en service d’un malaxeur
♦ EDS5 : Mise en service d’une centrale incendie
♦ EDS6 : Mise en service sur robot de surfusion
♦ EDS7 : Mise en service sur convoyeur de circuits imprimes
♦ EDS8 : Mise en service sur perceuse de circuits imprimes 2.2.6 Suites prévues:
♦ Contrôle de la maîtrise des oscilloscopes numériques disponibles sur tous les essais de systèmes à venir.
2.3 INVENTAIRE DES INFORMATIONS A EXAMINER 2.3.1 Informations techniques
2.3.1.1 Ouvrages :
♦ Les oscilloscopes à mémoire.
2.3.1.2 Documents constructeurs
♦ Oscilloscope Tektronic TDS210
♦ Oscilloscope Métrix MTX 3252
♦ Analyseur de qualité d’énergie Fluke 43B 2.4 CONTRAINTES GLOBALES
2.4.1 Normes, standards et/ou règlements à respecter
♦ Normes électriques en vigueur NFC 15-100
Essais de Systèmes – eds9 - Oscilloscope.doc 13/09/2006 Page 4 sur 6
FICHE TECHNIQUE N°1 IDENTIFICATION DU MATÉRIEL
Activité N°1 :
Identifiez et appréhendez les oscilloscopes numériques disponibles.
Dans ce qui suit, vous mettrez en œuvre l’ensemble des oscilloscopes pour chaque mesure.
Moyens utilisés :
♦ Documents constructeurs
♦
♦
♦
♦
Document de synthèse : ( vous exposerez en particulier les principales fonctions des trois oscilloscopes disponibles et mettrez en valeur les particularités de chacun )
Essais de Systèmes – eds9 - Oscilloscope.doc 13/09/2006 Page 5 sur 6
FICHE TECHNIQUE N°2
CONTRÔLE DES TENSIONS ET COURANTS ET ANALYSE HARMONIQUE DU RÉSEAU.
Activité N°2.1 :
Vérifiez les formes des tensions et courants sur les trois phases et mesurez les valeurs efficaces (attention aux règles de sécurité).
Activité N°2.2 :
Faites une analyse spectrale des tensions et courants les plus pollués, exposez les taux de distorsions harmoniques puis identifiez les causes de ces distorsions.
Validez la conformité de la tension EDF.
Moyens utilisés :
♦ Documents constructeurs
♦ NFC 15-100
♦
♦
♦
Document de synthèse : (la synthèse restera essentiellement centrée sur les oscilloscopes utilisés.
Vous ferez un rapport oral des réglages effectués)
Essais de Systèmes – eds9 - Oscilloscope.doc 13/09/2006 Page 6 sur 6
FICHE TECHNIQUE N°3
VÉRIFICATION DES PARAMÈTRES ÉLECTROMÉCANIQUES DU GROUPE MAS - UMV4301
Activité N°3.1 :
Vérifiez les formes des tensions et courants entrée/sortie du variateur pour un fonctionnement du moteur au régime nominal (attention aux règles de sécurité).
Activité N°3.2 :
Mesurez la valeur maximale de l’intensité du courant d’appel au démarrage du groupe moteur en charge.
Activité N°3.3 :
Mesurez les temps de démarrage et d’arrêt du groupe moteur (on utilisera le mode monocoup).
Validez le bon paramétrage de l’ensemble du groupe.
Moyens utilisés :
♦ Documents constructeurs
♦
♦
♦
Document de synthèse : (la synthèse restera essentiellement centrée sur les oscilloscopes utilisés.
Vous ferez un rapport oral des réglages effectués)
