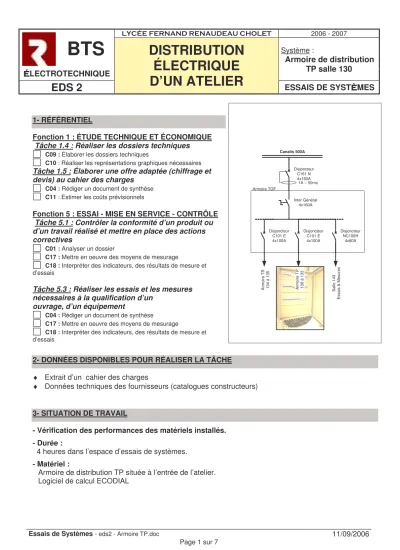

Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 1 sur 7
2006 - 2007
BTS
LECTROTECHNIQUE
Système :
Armoire de distribution TP salle 130
EDS 2
DISTRIBUTION ÉLECTRIQUE
D’UN ATELIER
ESSAIS DE SYST MES1- RÉFÉRENTIEL
Fonction 1 : ÉTUDE TECHNIQUE ET ÉCONOMIQUE Tâche 1.4 : Réaliser les dossiers techniques
C09 : Élaborer les dossiers techniques
C10 : Réaliser les représentations graphiques nécessaires
Tâche 1.5 : Élaborer une offre adaptée (chiffrage et devis) au cahier des charges
C04 : Rédiger un document de synthèse
C11 : Estimer les coûts prévisionnels
Fonction 5 : ESSAI - MISE EN SERVICE - CONTRÔLE Tâche 5.1 : Contrôler la conformité d’un produit ou d’un travail réalisé et mettre en place des actions correctives
C01 : Analyser un dossier
C17 : Mettre en oeuvre des moyens de mesurage
C18 : Interpréter des indicateurs, des résultats de mesure et d’essais
Tâche 5.3 : Réaliser les essais et les mesures nécessaires à la qualification d’un
ouvrage, d’un équipement
C04 : Rédiger un document de synthèse
C17 : Mettre en oeuvre des moyens de mesurage
C18 : Interpréter des indicateurs, des résultats de mesure et d’essais
2- DONNÉES DISPONIBLES POUR RÉALISER LA TÂCHE
♦ Extrait d’un cahier des charges
♦ Données techniques des fournisseurs (catalogues constructeurs)
3- SITUATION DE TRAVAIL
- Vérification des performances des matériels installés.
- Durée :
4 heures dans l’espace d’essais de systèmes.
- Matériel :
Armoire de distribution TP située à l’entrée de l’atelier.
Logiciel de calcul ECODIAL
Disjoncteur C161 N 4x160A
Inter Général 4x160A 1A – 50ms
Disjoncteur C101 E 4x100A
Armoire TR 134 à 135 Armoire TP 130 à 133
Disjoncteur C101 E 4x100A Canalis 500A
Armoire TGF
Disjoncteur NC100H
4x80A
Salle 143 Essais & Mesures
Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 2 sur 7
1- Situation problème :
On vous demande de vous mettre dans la situation de l’agent électricien d’une administration (Lycée Renaudeau) et d’effectuer une analyse partielle du réseau de distribution de l’énergie électrique des ateliers.
Effectivement, les enseignants ont remarqué un déclenchement intempestif d’un disjoncteur dans une armoire électrique.
Les EDS1, EDS 2 et EDS 3 vous permettront d’appréhender l’ensemble de la distribution électrique des ateliers de BTS Génie Electrotechnique et d’en faire une analyse complète jusqu’aux armoires
terminales.
2- Cahier des charges (extrait) : 2.1- ENONCÉ DU BESOIN :
2.2- LE CONTEXTE DE LA DEMANDE, LES OBJECTIFS 2.2.1 Description de la prestation demandée :
♦ Identifier le matériel permettant la distribution de l’énergie électrique dans l’atelier de BTS ET.
♦ Vérifier la conformité des schémas électriques
♦ Préparer une commande de matériel.
♦ Exposer un compte-rendu (écrit/oral ?) des résultats des activités.
2.2.2 Situation dans un programme plus vaste :
♦ Étude globale du réseau de distribution de l’atelier BTSET et campagne de mesurages.
2.2.3 Limites de l'étude :
♦ L’étude se limitera à l’armoire de distribution TP située à l’entrée de l’atelier de BTSET 2.2.4 Études déjà effectuées:
♦ Aucune
2.2.5 Études menées en parallèle sur des sujets voisins:
♦ EDS1 : Etude du schéma global de distribution
♦ EDS3 : Etude de l’armoire TR 2.2.6 Suites prévues:
♦ Aucune.
Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 3 sur 7
2.3 INVENTAIRE DES INFORMATIONS A EXAMINER 2.3.1 Informations techniques
2.3.1.1 Ouvrage :
♦ Mémotech
2.3.1.2 Catalogue de constructeur
♦ Schneider Électric « Distribution Électrique » 2.4 CONTRAINTES GLOBALES
2.4.1 Normes, standards et/ou règlements à respecter
♦ Normes électriques en vigueur NFC 15-100
Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 4 sur 7
FICHE TECHNIQUE N°1 IDENTIFICATION DU MATÉRIEL
Activité N°1.1 :
Identifiez et appréhendez les constituants mis en œuvre dans l’armoire TP, pour réaliser la distribution de l’énergie électrique dans l’atelier de BTS Electrotechnique.
Moyens utilisés :
♦ Catalogues constructeurs
♦
♦
♦
♦
Document de synthèse :
Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 5 sur 7
FICHE TECHNIQUE N°2 REPRODUCTION DU SCHÉMA
Activité N°2.1 :
La réglementation exige la présence des schémas électriques, mis à jour, à l’intérieur de l’armoire.
Vérifiez la conformité des schémas électriques et apportez vos éventuelles modifications.
Activité N°2.2 :
Après une petite prise en main du logiciel ECODIAL, reproduisez votre schéma et procédez éventuellement aux ajustages par rapport à la réglementation en vigueur (NFC 15-100).
Moyens utilisés :
♦ Schéma Armoire TP
♦ Mémotech
♦ Catalogues constructeurs
♦ Fiche d’habilitation B0V Tâche N°1 « Effectuer des opérations d’ordre non électrique au voisinage de pièces nues sous tension »
♦ UTE C 18-510 § 3.3.1 et § 4.10
♦ Logiciel ECODIAL
♦
♦
♦
Document de synthèse :
Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 6 sur 7
FICHE TECHNIQUE N°3 LISTE DU MATÉRIEL
Activité N°3.1 :
En vue d’effectuer une maintenance préventive, votre chargé de travaux vous demande d’effectuer la liste du matériel afin de parer à toute défaillance d’un constituant.
Dresser la liste en faisant apparaître la désignation, la (nouvelle ?) référence, le nombre, le prix (case vide).
Activité N°3.2 :
Préparer un document permettant de faire la demande de prix auprès d’un fournisseur.
Moyens utilisés :
♦ Catalogues constructeurs
♦ Logiciels Excel , World, …
♦
♦
♦
Document de synthèse :
Essais de Systèmes - eds2 - Armoire TP.doc 11/09/2006 Page 7 sur 7
FICHE TECHNIQUE N°4 MESURAGES
Activité N°4.1 :
Procédez à la vérification des grandeurs électriques mises en œuvre dans cette armoire (tensions, courants, puissances, …)
Activité N°4.2 :
Procédez à une vérification thermique des constituants électriques.
Activité N°4.3 :
Validez (ou non) la conformité des protections par rapport aux énergies mises en jeu.
Moyens utilisés :
♦ Fiche d’habilitation BR Tâche N°2 « Exécuter des tâches de mesurage/réglage »
♦ UTE C 18-510 § 8.2.1.1 ou § 8.2.1.2 ; § 3.3.3 et § 4.4
♦
♦
♦
♦
Document de synthèse :
