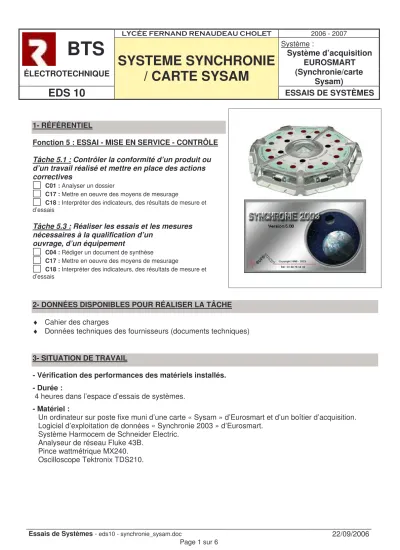

FICHE TECHNIQUE N°1

(1)

Essais de Systèmes - eds10 - synchronie_sysam.doc 22/09/2006 Page 1 sur 6

2006 - 2007

BTS

ÉLECTROTECHNIQUE

Système :

Système d’acquisition EUROSMART (Synchronie/carte

Sysam)

EDS 10

SYSTEME SYNCHRONIE / CARTE SYSAM

ESSAIS DE SYSTÈMES

1- RÉFÉRENTIEL

Fonction 5 : ESSAI - MISE EN SERVICE - CONTRÔLE Tâche 5.1 : Contrôler la conformité d’un produit ou d’un travail réalisé et mettre en place des actions correctives

C01 : Analyser un dossier

C17 : Mettre en oeuvre des moyens de mesurage

C18 : Interpréter des indicateurs, des résultats de mesure et d’essais

Tâche 5.3 : Réaliser les essais et les mesures nécessaires à la qualification d’un

ouvrage, d’un équipement

C04 : Rédiger un document de synthèse

C17 : Mettre en oeuvre des moyens de mesurage

C18 : Interpréter des indicateurs, des résultats de mesure et d’essais

2- DONNÉES DISPONIBLES POUR RÉALISER LA TÂCHE

♦ Cahier des charges

♦ Données techniques des fournisseurs (documents techniques)

3- SITUATION DE TRAVAIL

- Vérification des performances des matériels installés.

- Durée :

4 heures dans l’espace d’essais de systèmes.

- Matériel :

Un ordinateur sur poste fixe muni d’une carte « Sysam » d’Eurosmart et d’un boîtier d’acquisition.

Logiciel d’exploitation de données « Synchronie 2003 » d’Eurosmart.

Système Harmocem de Schneider Electric.

Analyseur de réseau Fluke 43B.

Pince wattmétrique MX240.

Oscilloscope Tektronix TDS210.

(2)

1- Situation problème :

Le but de cet essai consiste en une prise en main du logiciel de traitement du signal Synchronie. Vous devrez en particulier maîtriser le protocole d'acquisition automatique, quelques fonctions simples de traitement du signal et les trois modes : feuille de calcul, tableur et représentation, du logiciel.

Nous utiliserons ce système, carte d'acquisition - logiciel, lors d'autres essais. Une bonne maîtrise de cet outil paraît donc incontournable.

2- Cahier des charges (extrait) : 2.1- ÉNONCÉ DU BESOIN :

2.2- LE CONTEXTE DE LA DEMANDE, LES OBJECTIFS 2.2.1 Description de la prestation demandée :

♦ Identifier le système Harmocem.

♦ Identifier le boîtier d’acquisition de la carte Sysam et le logiciel Synchronie.

♦ Maîtriser les principales fonctions du logiciel et la technique d’acquisition d’un signal.

♦ Emettre un avis sur la fiabilité des résultats obtenus avec le système informatique.

♦ Analyser le réseau Harmocem.

♦ Exposer un compte-rendu écrit des résultats des activités.

2.2.2 Situation dans un programme plus vaste :

♦ Campagne de mesurages.

2.2.3 Limites de l'étude :

♦ L’étude se limitera au système Harmocem en salle des bancs de moteurs.

2.2.4 Etude déjà effectuée:

♦ Aucune

2.2.5 Etudes menées en parallèle sur des sujets voisins:

♦ EDS 2 : Etude de l’armoire TP (analyse des formes d’ondes du réseau)

♦ EDS 3 : Etude de l’armoire TR (analyse harmonique du réseau)

♦ EDS 9 : Oscilloscopes numériques (acquisition et analyse harmonique d’une tension MLI) 2.2.6 Suites prévues:

♦ Utilisation du système d’acquisition informatique sur les EDS de la deuxième rotation.

(3)

2.3 INVENTAIRE DES INFORMATIONS A EXAMINER 2.3.1 Informations techniques

2.3.1.1 Ouvrage :

♦ Non

2.3.1.2 Catalogues de constructeurs

♦ Schneider Electric « Harmocem »

♦ Document technique Eurosmart sur Synchronie 2.4 CONTRAINTES GLOBALES

2.4.1 Normes, standards et/ou règlements à respecter

♦ Normes électriques en vigueur NFC 15-100

(4)

FICHE TECHNIQUE N°1

IDENTIFICATION ET TEST DU MATÉRIEL

Activité N°1 :

Le système complet est composé d'un boîtier d'acquisition lié à une carte d'acquisition Fastlab ( Eurosmart ) et d'un ordinateur qui met en œuvre le logiciel synchronie. Il est impératif de limiter les tensions sur les entrées du boîtier d'acquisition à 10v pour ne pas détruire les multiplexeurs de la carte. Nous utiliserons donc, si nécessaire, des sondes différentielles et pinces ampèremétriques.

Le logiciel comporte une interface de représentation des signaux, un mode tableur et une feuille de calcul. Pour commencer nous allons tester la carte.

a- lancer Synchronie 2003.

b- lancer le test: Matériel...Tester système.

c- tester les entrées analogiques en appliquant sur chacune une tension de 5V ( on remarquera le couplage des entrées EA0 à EA3 et celui des entrées EA4 à EA7, un multiplexeur gère quatre entrées ).

d- tester les entrées/Sorties numériques.

e- tester les alimentations.

Consigner les éventuels défauts.

Moyens utilisés :

♦ Document technique Eurosmart

♦

Document de synthèse :

(5)

FICHE TECHNIQUE N°2

PRISE EN MAIN DU LOGICIEL SYNCHRONIE 2003

Activité N°2 :

• Réaliser l'acquisition de la tension secteur EDF ( F10 ).

• Lancer les mesures automatiques.

• Utiliser le réticule pour retrouver les résultats annoncés ( explorer cette fonction ).

• Préparer l'acquisition en configurant le menu Paramètres ( entrée et fenêtre ).

• Effectuer une analyse de Fourier du signal et retrouver sa valeur maximale. Le spectre de raies affiché correspond aux amplitudes ( attention à la sélection de la période ).

• Modéliser le signal et relever les paramètres calculés.

• Dans la feuille de calcul, définir une grandeur tension ( v par exemple ) en utilisant les paramètres précédents puis la représenter dans la même fenêtre ( menu Paramètres ).

• Lancer le calcul ( Calculer ) et comparer les signaux note importante: veillez à ne pas utiliser les variables réservées de Synchronie : le temps T par exemple (voir la liste des variables dans l'aide de la feuille de calcul ou en mode tableur ).

• Dans la feuille de calcul, demander la valeur efficace de la tension ( explorer les onglets Base, Création, Tableaux, Fourier, Ports et Directives de l'assistant de la feuille de calcul ).

• Ecrire la relation qui donne la valeur efficace à partir du calcul intégral ²

0

1 ^T ( ).

U u t dt

= T

• Lancer le calcul et comparer les deux résultats à celui que donne le Fluke 43B. Conclure.

♦

Document de synthèse : (sauvegarde du fichier synchronie dans le dossier eds10_ts1et)

(6)

FICHE TECHNIQUE N°3

ANALYSE DU RÉSEAU HARMOCEM

Activité N°3.1 :

• Effectuer l’acquisition du courant absorbé et de la tension aux bornes de la charge du réseau Harmocem lorsque le tube à économie d’énergie seul, est en fonction.

• Recommencer cette acquisition en utilisant l’oscilloscope numérique et la fonction Synchroscope de Synchronie (vérifier la présence de la liaison série entre l’oscilloscope et le PC).

• Effectuer la mesure des valeurs efficaces, moyennes et de la fréquence des signaux.

• Comparer aux valeurs du Fluke 43B. Conclure.

• Mesurer le déphasage de la tension par rapport au courant.

• Déterminer à l’aide de la feuille de calcul, les puissances active et réactive absorbées par la charge ainsi que sa puissance apparente et son facteur de puissance.

• Comparer aux valeurs de la pince wattmétrique MX240. Conclure.

• Effectuer une analyse harmonique du courant et mesurer l’amplitude et la fréquence des six premiers rangs.

• Déterminer pour ces six premiers rangs le taux de distorsion harmonique THD du courant :

6 2

2

6 2

1

% 100. ^k ^k

j j

U THD

U

=

• Comparer aux valeurs du Fluke 43B. Conclure.

♦

Document de synthèse : (sauvegarde du fichier synchronie dans le dossier eds10_ts1et)
