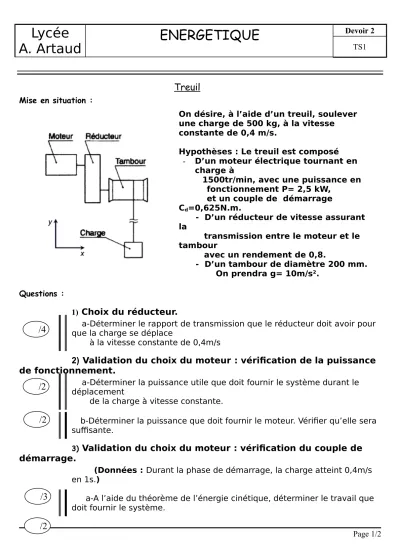

Lycée
A. Artaud ENERGETIQUE
Devoir 2TS1
Mise en situation :
Questions :
1) Choix du réducteur.
a-Déterminer le rapport de transmission que le réducteur doit avoir pour que la charge se déplace
à la vitesse constante de 0,4m/s
2) Validation du choix du moteur : vérification de la puissance de fonctionnement.
a-Déterminer la puissance utile que doit fournir le système durant le déplacement
de la charge à vitesse constante.
b-Déterminer la puissance que doit fournir le moteur. Vérifier qu’elle sera suffisante.
3) Validation du choix du moteur : vérification du couple de démarrage.
(Données : Durant la phase de démarrage, la charge atteint 0,4m/s en 1s.)
a-A l’aide du théorème de l’énergie cinétique, déterminer le travail que doit fournir le système.
Page 1/2 On désire, à l’aide d’un treuil, soulever une charge de 500 kg, à la vitesse constante de 0,4 m/s.
Hypothèses : Le treuil est composé - D’un moteur électrique tournant en
charge à
1500tr/min, avec une puissance en fonctionnement P= 2,5 kW,
et un couple de démarrage Cd=0,625N.m.
- D’un réducteur de vitesse assurant la
transmission entre le moteur et le tambour
avec un rendement de 0,8.
- D’un tambour de diamètre 200 mm.
On prendra g= 10m/s².
/4
/2 /2
/2
Treuil
/3
Lycée
A. Artaud ENERGETIQUE
Devoir 2TS1
b-Déterminer la distance parcourue par la charge.
c-En déduire le nombre de tours effectués par le tambour, puis par le
moteur (r=0,025)
d-En tenant compte du rendement calculer le travail que doit fournir le moteur.
e-En déduire le couple de démarrage. Vérifier qu’il est suffisant Nota : Les 3 questions sont indépendantes
Page 2/2
