TS Observer
Caractéristiques et propriétés des ondes Activité expérimentale N° 3

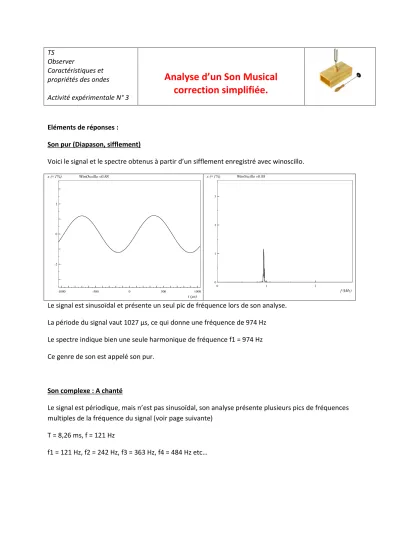

Analyse d’un Son Musical correction simplifiée.
Eléments de réponses : Son pur (Diapason, sifflement)
Voici le signal et le spectre obtenus à partir d’un sifflement enregistré avec winoscillo.
Le signal est sinusoïdal et présente un seul pic de fréquence lors de son analyse.
La période du signal vaut 1027 µs, ce qui donne une fréquence de 974 Hz Le spectre indique bien une seule harmonique de fréquence f1 = 974 Hz Ce genre de son est appelé son pur.
Son complexe : A chanté
Le signal est périodique, mais n’est pas sinusoïdal, son analyse présente plusieurs pics de fréquences multiples de la fréquence du signal (voir page suivante)
T = 8,26 ms, f = 121 Hz
f1 = 121 Hz, f2 = 242 Hz, f3 = 363 Hz, f4 = 484 Hz etc…
-1000 -500 0 500 1000
-2 0 2
t (µs) x (×1%) WinOscillo v0.88
0 1 2 3
0 1 2 3
f (kHz) x (×1%) WinOscillo v0.88
Synthèse musicale : voir animation Analyse d’un son musical : voir animation
-20 0 20
-10 -5 0 5 10
t (ms) x (×1%) WinOscillo v0.88
0 1 2 3
0 1 2 3
f (kHz) x (×1%) WinOscillo v0.88
