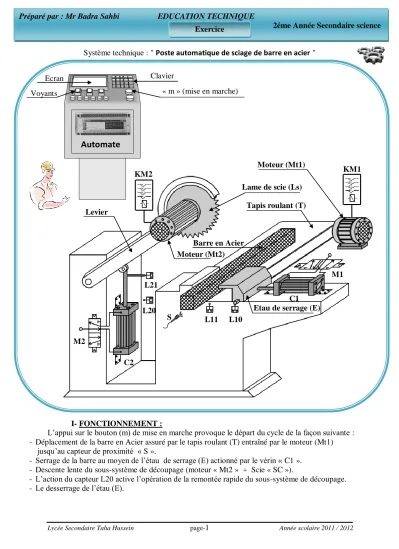

Système technique : " Poste automatique de sciage de barre en acier "
I- FONCTIONNEMENT :
L’appui sur le bouton (m) de mise en marche provoque le départ du cycle de la façon suivante : - Déplacement de la barre en Acier assuré par le tapis roulant (T) entraîné par le moteur (Mt1) jusqu’au capteur de proximité « S ».
- Serrage de la barre au moyen de l’étau de serrage (E) actionné par le vérin « C1 ».
- Descente lente du sous-système de découpage (moteur « Mt2 » + Scie « SC »).
- L’action du capteur L20 active l’opération de la remontée rapide du sous-système de découpage.
- Le desserrage de l’étau (E).
Préparé par : Mr Badra Sahbi EDUCATION TECHNIQUE
2éme Année Secondaire science
1er Année Secondaire
KM2 KM1
C1
C2
M1
M2
Etau de serrage (E) L10
L11 L21
L20 S
Lame de scie (Ls) Tapis roulant (T)
Moteur (Mt2)
Moteur (Mt1)
Levier
Barre en Acier Automate
Clavier
« m » (mise en marche) Ecran
Voyants
Exercice
Lycée Secondaire Taha Hussein page-2 Année scolaire 2011 / 2012
II- TRAVAIL DEMANDE :
-1- Compléter l’actigramme de niveau A-0 et de niveau A0 du système : Niveau A-0
A0 Gérer le
système Consignes
2 1
Automate
Déplacer la barre Programme
C1+E
C2+ Scie circulaire T + Mt1
We
Information sur le sciage
Information sur le déplacement
3
4 Serrer er
desserrer la barre
Scier la barre Barre à scier
Information sur le serrage
Ordres
Wp
Barre déplacée
Barre serrée sciée
Barre serrée
Informations
Bruit + perte d’énergie
Barre sciée
…..
Scier les barres en acier
Barre à sciée We
Wp Programme
Consignes
Barre sciée
Poste automatique de sciage de barre en acier Informations
Bruit + perte d’énergie A-0
Niveau A0
