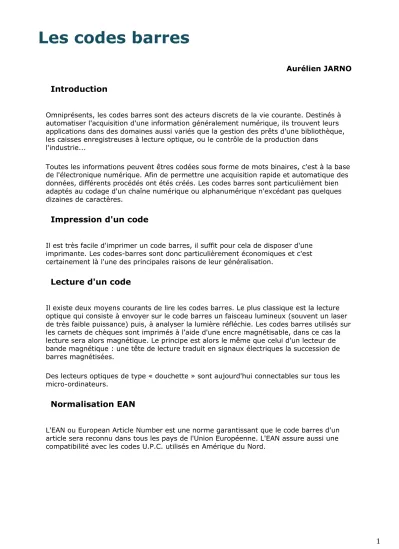

Les codes barres

Aurélien JARNO

Introduction

Omniprésents, les codes barres sont des acteurs discrets de la vie courante. Destinés à automatiser l'acquisition d'une information généralement numérique, ils trouvent leurs applications dans des domaines aussi variés que la gestion des prêts d'une bibliothèque, les caisses enregistreuses à lecture optique, ou le contrôle de la production dans

l'industrie...

Toutes les informations peuvent êtres codées sous forme de mots binaires, c'est à la base de l'électronique numérique. Afin de permettre une acquisition rapide et automatique des données, différents procédés ont étés créés. Les codes barres sont particulièment bien adaptés au codage d'un chaîne numérique ou alphanumérique n'excédant pas quelques dizaines de caractères.

Impression d'un code

Il est très facile d'imprimer un code barres, il suffit pour cela de disposer d'une imprimante. Les codes-barres sont donc particulièrement économiques et c'est certainement là l'une des principales raisons de leur généralisation.

Lecture d'un code

Il existe deux moyens courants de lire les codes barres. Le plus classique est la lecture optique qui consiste à envoyer sur le code barres un faisceau lumineux (souvent un laser de très faible puissance) puis, à analyser la lumière réfléchie. Les codes barres utilisés sur les carnets de chèques sont imprimés à l'aide d'une encre magnétisable, dans ce cas la lecture sera alors magnétique. Le principe est alors le même que celui d'un lecteur de bande magnétique : une tête de lecture traduit en signaux électriques la succession de barres magnétisées.

Des lecteurs optiques de type « douchette » sont aujourd'hui connectables sur tous les micro-ordinateurs.

Normalisation EAN

L'EAN ou European Article Number est une norme garantissant que le code barres d'un article sera reconnu dans tous les pays de l'Union Européenne. L'EAN assure aussi une compatibilité avec les codes U.P.C. utilisés en Amérique du Nord.

(2)

Le mot codé est constitué de 8 ou 13 caractères répartis entre trois zone. En lisant de la gauche vers la droite, on trouve :

· le « drapeau » codant sur deux caractères l'origine du code

· la « zone utile de codage » qui comprend 10 caractères dont les 4 premiers représentent le fabricant et les 6 derniers l'article (cas d'un code sur 13 chiffres).

Dans le cas de cette zone, le codage dépend de la zone d'origine.

· le dernier caractère est le « code de contrôle » déterminant la validité du code. Il est calculé à l'aide d'un algorithme normalisé.

Note : Devant le grand nombre de pays utilisant les codes barres EAN, il a été décidé que le code pays pouvait comporter 2 ou 3 caractères. Dans ce dernier cas, le code fabricant ne comporte que 3 caractères.

La norme EAN 8 chiffres

La norme EAN 13 chiffres

En France, il a été décidé par l'association GENCOD d'inclure à la zone utile de codage le deuxième caractère du « drapeau », le premier caractère de celui-ci n'étant pas codé.

(3)

Interprétation selon la norme EAN

Les différents caractères sont représentés par la concaténation de deux symboles de base de largeur égales à 0,5 mm. Il existe deux symboles de base :

- la barre noire, qui représente le 1 binaire, - la barre blanche, qui représente le 0 binaire.

Le code doit être lisible de la gauche vers la droite et de la droite vers la gauche, celui-ci a donc été divisé en deux parties par un séparateur. On trouve 01010 entre les parties droite et gauche du code et 101 aux extrémités du code, on notera que les séparateurs ont des barres plus hautes que les barres qu'il encadrent. Chaque caractère est codé à l'aide de 7 barres, c'est donc un codage sur 7 bits.

Trois jeux différents sont utilisés selon la position du chiffre dans le code. Les jeux A et B sont utilisés uniquement à gauche du milieu du code barres, sans ordre particulier, tandis que le jeu C est utilisé uniquement à droite de ce même milieu.

Caractère codé Jeu A Jeu B Jeu C

0 0001101 0100111 1110010

1 0011001 0110011 1100110

2 0010011 0011011 1101100

3 0111101 0100001 1000010

4 0100011 0011101 1011100

5 0110001 0111001 1001110

6 0101111 0000101 1010000

7 0111011 0010001 1000100

8 0110111 0001001 1001000

9 0001011 0010111 1110100

Les codes des jeux A et B commencent tous par 0 et finissent tous par 1. Inversement, les codes du jeu C commencent tous par 1 et finissent tous par 0. Le codage d'un caractère n'implique donc que 5 bits sur 7.

(4)

Calcul du caractère de contrôle

Voici un exemple de calcul du caractère de contrôle d'un code EAN 13. Pour un code EAN 8, la procédure est la même, il y a seulement moins de chiffres à prendre en compte.

Code EAN 4 007630 00011X Chiffres 4 0 0 7 6 3 0 0 0 0 1 1 Multiplier par 1 3 1 3 1 3 1 3 1 3 1 3 Résultat 4 0 0 21 6 9 0 0 0 0 1 3

Somme 4 + 0 + 0 + 21 + 6 + 9 + 0 + 0 + 0 + 0 + 1 + 3 = 44 Division par 10 44 / 10 = 4 reste 4

Caractère de contrôle

10 - reste = 6 (Si le reste de la division vaut 0, alors le caractère de contrôle vaut également 0).

Le code EAN final est donc dans ce cas 4 007630 000116.

Les codes pays

Le code pays dans la normalisation EAN est composé de 2 à 3 chiffres suivants les pays.

Contrairement à une idée répandue, ce code ne correspond pas au lieu de fabrication du du produit, mais au pays dans lequel l'entreprise est membre du système EAN.

Code pays Pays Code ISO du pays

00 à 13 USA & Canada us & ca

20 à 29 Usage privé uniquement

30 à 37 France fr

380 Bulgarie bg

383 Slovénie si

385 Croatie hr

387 Bosnie Herzegovine ba

400 à 440 Allemagne de

45 & 49 Japon jp

(5)

475 Lettonie lv

476 Azerbaijan az

477 Lithuanie lt

478 Ouzbekistan uz

479 Sri Lanka lk

480 Philippines ph

481 Belarus by

482 Ukraine ua

484 Moldavie md

485 Arménie am

486 Georgie ge

487 Kazakhstan kz

489 Hong-Kong hk

50 Royaume-Uni uk

520 Grèce gr

528 Liban lb

529 Chipre cy

531 Macédoine mk

535 Malte mt

539 Irlande ie

54 Belgique & Luxembourg be & lu

560 Portugal pt

569 Islande is

57 Danemark dk

(6)

599 Hongrie ie

609 Ile Maurice mu

611 Maroc ma

613 Algérie ie

619 Kenya ke

619 Tunisie tn

621 Syrie sy

622 Égypte eg

624 Lybie ly

625 Jordanie jo

626 Iran ir

627 Koweit kw

628 Arabie Saoudite sa

629 Émirats Arabes Unis ae

64 Finland fi

690 à 693 Chine cn

70 Norvège no

729 Israël il

73 Suède se

740 Guatemala gt

741 Salvador sv

742 Honduras hn

743 Nicaragua ni

(7)

750 Mexique mx

759 Venezuela ve

76 Suisse ch

770 Colombie co

773 Uruguay uy

775 Pérou pe

777 Bolivie bo

779 Argentine ar

780 Chili cl

784 Paraguay py

786 Équateur ec

789 Brésil br

80 à 83 Italie it

84 Espagne es

850 Cuba cu

858 Slovaquie sk

859 République Tchèque cz

860 Yougoslavie yu

867 Corée du Nord kp

869 Turquie tr

87 Pays-Bas nl

880 Corée du Sud kr

885 Thailande th

888 Singapour sg

(8)

899 Indonésie id

90 et 91 Autriche at

93 Australie au

94 Nouvelle-Zélande nz

955 Malaysie my

958 Macao mo

977 Périodiques (ISSN) 978 & 979 Livres (ISBN)

980 Reçus de

remboursement 981 et 982 Coupons

99 Coupons

Note : Les codes non actuellement attribués sont réservés pour une utilisation future.

Normalisation CMC7

Les banques de l'Union Européenne ont adopté le codage CMC7 qui permet la

représentation des caractères alphanumériques à l'aide de 7 bâtonnets imprimés avec une encre magnétisable (voir en bas d'un chèque). Les 7 bâtonnets délimitent 6 intervalles qui peuvent être larges ou étroits, on obtient ainsi 2⁶=64 combinaisons distinctes. La norme CMC7 permet aussi une lecture à "l'oeil nu" puisque les caractères sont dessinés à l'aide des bâtonnets.

Pour des raisons de fiabilité et de sécurité, les règles suivantes ont été respectées :

· les caractères numériques ne sont codés qu'à partir de combinaisons comprenant deux intervalles larges et quatre intervalles étroits,

· les caractères alphabétiques sont codés avec un à trois intervalles larges parmi les six intervalles.

Pour vous aider à décoder vos chèques, sachez qu'un intervalle large représente un 1 binaire
