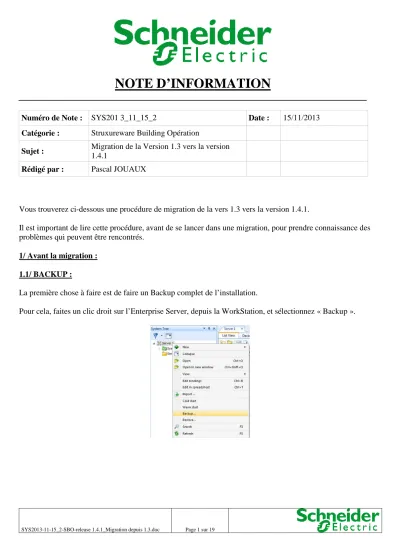

NOTE D’INFORMATION

Numéro de Note : SYS201 3_11_15_2 Date : 15/11/2013

Catégorie : Struxureware Building Opération

Sujet : Migration de la Version 1.3 vers la version 1.4.1

Rédigé par : Pascal JOUAUX

Vous trouverez ci-dessous une procédure de migration de la vers 1.3 vers la version 1.4.1.

Il est important de lire cette procédure, avant de se lancer dans une migration, pour prendre connaissance des problèmes qui peuvent être rencontrés.

1/ Avant la migration : 1.1/ BACKUP :

La première chose à faire est de faire un Backup complet de l’installation.

Pour cela, faites un clic droit sur l’Enterprise Server, depuis la WorkStation, et sélectionnez « Backup ».

(2)

Il faut faire un backup avec l’option « All data ». Sans cela la migration échouera.

Par sécurité, en cas de problème durant le processus de migration, faites une copie des backups (ES +AS) dans un autre répertoire.

Les Backups se trouvent dans le répertoire suivant :

Répertoire de Backup de chaque AS

Répertoire de Backup de l’ES

(3)

2/ Mise à jour logiciel :

2.1/ Upgrade Licence Server et License Administrator : Exécutez « SE.SBO.License.Administrator_1.4.1.68.exe ».

Cliquez sur « Next » Cliquez sur « I Agree »

Cliquez sur « Next » Cliquez sur « Next »

(4)

Cliquez sur « Install »

L’interface vous propose de désinstaller License Administrator version 1.3 avant l’installation de la version1.4.1. Acceptez.

Cliquez sur « Uninstall » Cliquez sur « Close »

(5)

L’interface vous propose de désinstaller License Server version 1.3 avant l’installation de la version1.4.1.

Acceptez.

Cliquez sur « Finish »

(6)

2.2/ Upgrade Enterprise Server

Cette opération va migrer en même temps la Base de Données de l’Enterprise Server.

Exécutez « SE.SBO.Enterprise.Server_1.4.1.68.exe».

Cliquez sur « Next » Cliquez sur « I agree »

(7)

Le processus propose de mettre à jour la version. Il va procéder à la désinstallation de l’ancienne version, à l’installation de la nouvelle et à la migration de la Base de Données.

Cliquez sur « Next » Cliquez sur « Install »

(8)

Cliquez sur « Next » Cliquez sur « Finish »

Lorsque cette opération est terminée, vous pouvez consulter le fichier « upgradestate.dat » dans le répertoire : C:\ProgramData\Schneider Electric StruxureWare\Building Operation 1.4\Enterprise Server\db_backup\dump\

Ce fichier est au format texte et peut-être ouvert avec le « bloc note ».

2.3/ Upgrade WorkStation

Exécutez « SE.SBO.WorkStation_1.4.1.73.exe».

(9)

Cliquez sur « Install » Cliquez sur « Uninstall »

(10)

Cliquez sur « Close » Cliquez sur « Next »

Cliquez sur « Finish »

(11)

2.4/ Upgrade Device Administrator

Exécutez « SE.SBO.Device.Administrator_1.4.1.68.exe».

(12)

Cliquez sur « Next » Cliquez sur « Install »

Cliquez sur « Next » Cliquez sur « Finish »

(13)

2.4/ Upgrade Des Automation Servers

En début de cette procédure vous avez effectuez un backup général. Les backups des AS ont été récupérés sur votre PC dans les répertoires indiqués mais ils sont également résident dans l’AS.

L’interface Device Administrator va migrer les Backups des AS « hors ligne », puis va les charger dans les AS lors de la mise à jours des firmwares.

Lancez Device Administrator :

Cliquez sur le pour ajouter les AS dans la liste.

Renseignez l’adresse IP Et cliquez sur « OK »

(14)

Sélectionnez un AS, ou toute la liste, et cliquez sur .

Sélectionnez la mise à jour « Upgrade database ».

« Lorsque vous sélectionnez la mise à jour de la base de données, les applications et les bases de données sont conservés.

Le fichier de sauvegarde sur de l’Automation Server est récupéré dans l’Automation Server et sa base de données de configuration est mis à jour en local sur cet ordinateur. Toutes les applications sur votre Automation Server restent inchangées et fonctionnent sans interruption. Lorsque la barre de progression est terminée, sa couleur indique ce qui suit:

VERT: La conversion de base de données est terminée. Vous pouvez maintenant installer et déployer la dernière version du logiciel serveur avec la configuration mise à niveau et les données d’historiques. JAUNE: idem en vert. Cependant, vous devez examiner les avertissements et identifier les tâches d'ingénierie correctives nécessaires à réaliser dans la base de données de configuration. Cliquez sur le bouton « Open » pour vérifier le journal de conversion de la base de données et le diagnostiquer. RED: La mise à niveau de base de données de configuration a échouée. Cliquez sur le bouton

« Open » pour vérifier le journal de conversion de la base de données et le diagnostiquer. »

« Cliquez sur OK »

(15)

Durant cette opération l’AS reste en fonctionnement.

L’opération est terminée lorsque le statut affiche « Ready for download ».

Dans cet exemple, on constate que le deuxième AS apparait en Jaune. Il faut vérifier le fichier de log. Soit vous cliquez sur « Open », soit vous le récupérez dans le répertoire suivant :

(16)

Ce fichier est un format tabulé. Il est conseillé de l’ouvrir avec excel pour en obtenir une lecture plus facile.

Les problèmes fréquemment rencontrés :

- Les binds multiples vers une même valeur. Cela n’est plus accepté pas le système. Dans le fichier log vous trouverez cela en erreur avec la référence des binds qui vont être supprimé.

- Les binds vers les variables publics d’un programme. La méthode interne des Binds a été corrigée dans ce cas là. Pour cette raison ils apparaissent en erreur et demanderont une investigation dans la version 1.4.1.

Cela apparait lorsque le bind transfert une valeur d’un objet quelconque dans une variable public d’un programme Block Function. Il sera nécessaire d’éditer le programme, de le compiler à nouveau, d’enregistrer et de refaire les binds concernés.

Vous pourrez faire les corrections plus tard avec la version 1.4.1.

Si vous faites des corrections en versions 1.3 il faudra impérativement refaire un backup complet avec l’option

« All data », puis refaire toute la manipulation de conversion.

Dans le cas d’une migration sur site, avant de vous lancer dans une migration de l’ES vous pouvez, avec votre PC et « Device Administrator », faire cette manipulation pour évaluer les risques de migration.

(17)

Lorsque vous êtes sûr de votre conversion, vous pouvez cliquez sur le bouton pour envoyer dans l’AS l’appli convertie.

Confirmez en cliquant sur « OK »

Durant cette opération, l’application met à jour la version logicielle de l’AS et envoi la base de données convertie dans l’AS.

A la fin du défilement des barres, l’opération sera terminée et les AS seront de nouveau opérationnels.

(18)

Relancez la WorkStation et assurez vous que tous les AS sont en ligne.

Cliquez sur :

(19)

Cliquez sur « reference manager » :

Vous pouvez visualiser les binds en erreur comme par exemple des anciennes liaisons mal supprimées. Cela va vous permettre de les localiser et de les supprimer.
