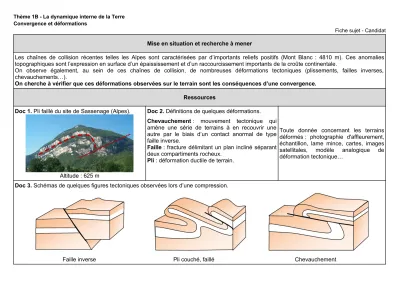

Thème 1B - La dynamique interne de la Terre Convergence et déformations
Fiche sujet - Candidat
Mise en situation et recherche à mener
Les chaînes de collision récentes telles les Alpes sont caractérisées par d’importants reliefs positifs (Mont Blanc : 4810 m). Ces anomalies topographiques sont l’expression en surface d’un épaississement et d’un raccourcissement importants de la croûte continentale.
On observe également, au sein de ces chaînes de collision, de nombreuses déformations tectoniques (plissements, failles inverses, chevauchements…).
On cherche à vérifier que ces déformations observées sur le terrain sont les conséquences d’une convergence.
Ressources Doc 1. Pli faillé du site de Sassenage (Alpes).
Altitude : 625 m
Doc 2. Définitions de quelques déformations.
Chevauchement : mouvement tectonique qui amène une série de terrains à en recouvrir une autre par le biais d’un contact anormal de type faille inverse.
Faille : fracture délimitant un plan incliné séparant deux compartiments rocheux.
Pli : déformation ductile de terrain.
Toute donnée concernant les terrains déformés : photographie d'affleurement, échantillon, lame mince, cartes, images satellitales, modèle analogique de déformation tectonique…
Doc 3. Schémas de quelques figures tectoniques observées lors d’une compression.
Faille inverse Pli couché, faillé Chevauchement
Matériel disponible et protocole d'utilisation du matériel
Matériel
- Modèle analogique de déformation tectonique avec au moins une plaque latérale mobile
- Objet permettant de tasser - Petit bécher
- Poudres de couleurs différentes
- Matériel de nettoyage : éponge, papier absorbant - Seau de récupération
- Règle
Afin de vérifier que ces déformations observées sur le terrain sont les conséquences d’une convergence.
- Déposer au moins 4 couches d’1 cm d’épaisseur environ au fond du modèle analogique en veillant à bien tasser entre deux couches.
- Mesurer l’épaisseur et la longueur des couches déposées.
- Réaliser une compression lente de l’ensemble.
- Mesurer à nouveau l’épaisseur et la longueur des couches.
Appeler l’examinateur pour vérification
Précautions de la manipulation
