SRC Leçon 2

Page - 1 -

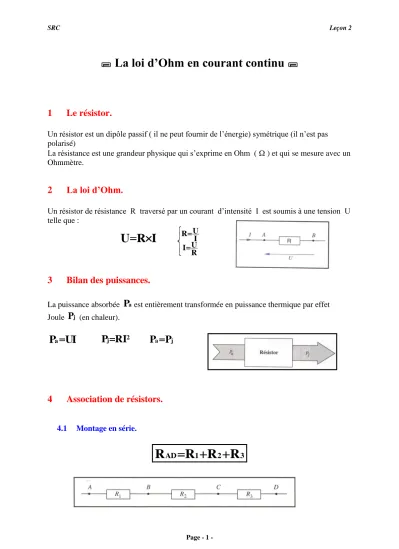

 La loi d’Ohm en courant continu 

1 Le résistor.

Un résistor est un dipôle passif ( il ne peut fournir de l’énergie) symétrique (il n’est pas polarisé)

La résistance est une grandeur physique qui s’exprime en Ohm ( ) et qui se mesure avec un Ohmmètre.

2 La loi d’Ohm.

Un résistor de résistance R traversé par un courant d’intensité I est soumis à une tension U telle que :

I R

U

R I U

I R U

3 Bilan des puissances.

La puissance absorbée

P

aest entièrement transformée en puissance thermique par effet Joule

P

j (en chaleur).

UI

P

a

P

j

RI

2

P

a

P

j

4 Association de résistors.

4.1 Montage en série.

3 2

1

AD

R R R

R

(2)

SRC Leçon 2

Page - 2 -

4.2 Montage en dérivation.

3 2 1

AB R

1 R

1 R

1 R

1

( A démontrer pour 2 résistors )

5 Mesure de résistances.

La résistance s’obtient :

Soit par la mesure de la tension et de l’intensité avec un voltmètre et un ampèremètre.

Soit par l’utilisation d’un Ohmmètre.

Soit par la lecture du code des couleurs présentes sur le corps du composant.

(3)

SRC Leçon 2

Page - 3 -

(4)

SRC Leçon 2

Page - 4 -

 Exercices 

 Exercice 1 :

La tension aux bornes du dipôle AB est de 12V.

Calculer les intensités I, I1, I2 et I3

 Exercice 2 : Dans les cas suivant, calculer la résistance équivalente RAB , sachant que R = 3 .

 Exercice 3 :

1. En utilisant le code des couleurs, déterminez les valeurs des résistances R1 , R2 et R3 puis déduisez la résistance RAC du groupement.

2. Calculez, en milliampère, les intensités des courants dans chaque résistor, sachant que le groupement est soumis à la tension UAC = 12V
