TP-BAC PRO-09

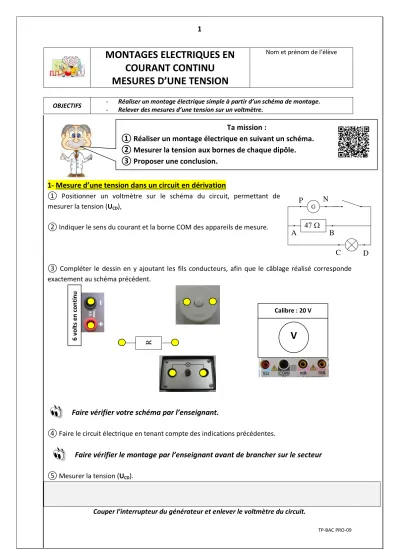

MONTAGES ELECTRIQUES EN COURANT CONTINU MESURES D’UNE TENSION
Nom et prénom de l’élève
OBJECTIFS - Réaliser un montage électrique simple à partir d’un schéma de montage.
- Relever des mesures d’une tension sur un voltmètre.
1- Mesure d’une tension dans un circuit en dérivation
① Positionner un voltmètre sur le schéma du circuit, permettant de mesurer la tension (UCD),
② Indiquer le sens du courant et la borne COM des appareils de mesure.
③ Compléter le dessin en y ajoutant les fils conducteurs, afin que le câblage réalisé corresponde exactement au schéma précédent.
Faire vérifier votre schéma par l’enseignant.
④ Faire le circuit électrique en tenant compte des indications précédentes.
Faire vérifier le montage par l’enseignant avant de brancher sur le secteur
⑤ Mesurer la tension (UCD).
Couper l’interrupteur du générateur et enlever le voltmètre du circuit.
R
V
Calibre : 20 V
6 volts en continu
G
P N
A B
C D
Ta mission :
① Réaliser un montage électrique en suivant un schéma.
② Mesurer la tension aux bornes de chaque dipôle.
③ Proposer une conclusion.
2
TP-BAC PRO-09
⑥ Positionner un voltmètre sur le schéma du circuit, permettant de mesurer la tension (UAB),
⑦ Indiquer le sens du courant et la borne COM des appareils de mesure.
⑧ Faire le circuit électrique en tenant compte des indications précédentes.
Faire vérifier le montage par l’enseignant.
⑨ Mesurer la tension (UAB).
Couper l’interrupteur du générateur et enlever le voltmètre du circuit.
⑩ Positionner un voltmètre sur le schéma du circuit, permettant de mesurer la tension (UPN),
⑪ Indiquer le sens du courant et la borne COM des appareils de mesure.
⑫ Faire le circuit électrique en tenant compte des indications précédentes.
Faire vérifier le montage par l’enseignant.
⑬ Mesurer la tension (UPN).
2- Interprétation des résultats
Déduire d’après vos résultats, une relation entre les trois tensions : UPN, UAB et UCD.
RANGER LE MATERIEL UTILISÉ SUR DE VOTRE PAILLASSE APRES LA SEANCE DE TRAVAUX PRATIQUES.
G
P N
A B
C D
