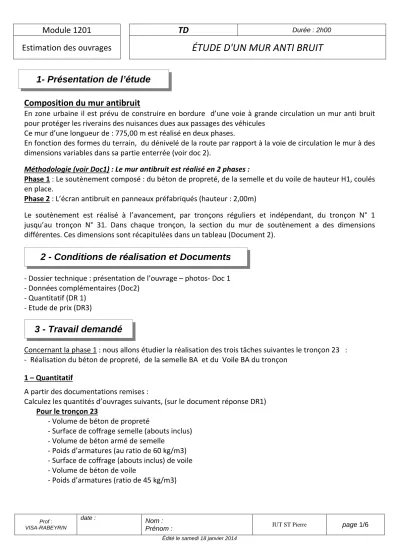

ÉTUDE D'UN MUR ANTI BRUIT

Module 1201

Estimation des ouvrages

ÉTUDE D'UN MUR ANTI BRUIT

Composition du mur antibruit

En zone urbaine il est prévu de construire en bordure  d’une voie à grande circulation un mur anti bruit  pour protéger les riverains des nuisances dues aux passages des véhicules

Ce mur d’une longueur de : 775,00 m est réalisé en deux phases.

En fonction des formes du terrain,  du dénivelé de la route par rapport à la voie de circulation le mur à des  dimensions variables dans sa partie enterrée (voir doc 2).

Méthodologie (voir Doc1) : Le mur antibruit est réalisé en 2 phases :

Phase 1 : Le soutènement composé : du béton de propreté, de la semelle et du voile de hauteur H1, coulés  en place.

Phase 2 : L’écran antibruit en panneaux préfabriqués (hauteur : 2,00m)

Le soutènement est réalisé à l’avancement, par tronçons réguliers et indépendant, du tronçon N° 1  jusqu’au tronçon N° 31. Dans chaque tronçon, la section du mur de soutènement a des dimensions  différentes. Ces dimensions sont récapitulées dans un tableau (Document 2).

‐ Dossier technique : présentation de l’ouvrage – photos‐ Doc 1

‐ Données complémentaires (Doc2)

‐ Quantitatif (DR 1)

‐ Etude de prix (DR3)

Concernant la phase 1 : nous allons étudier la réalisation des trois tâches suivantes le tronçon 23   :

‐  Réalisation du béton de propreté,  de la semelle BA  et du  Voile BA du tronçon

1 – Quantitatif

A partir des documentations remises :

Calculez les quantités d’ouvrages suivants, (sur le document réponse DR1)  Pour le tronçon 23

‐ Volume de béton de propreté

  ‐ Surface de coffrage semelle (abouts inclus)

‐ Volume de béton armé de semelle

‐ Poids d’armatures (au ratio de 60 kg/m3)

  ‐ Surface de coffrage (abouts inclus) de voile

‐ Volume de béton de voile

‐ Poids d’armatures (ratio de 45 kg/m3)

2 - Conditions de réalisation et Documents

3 - Travail demandé

1- Présentation de l’étude

Module 1201

Estimation des ouvrages

ÉTUDE D'UN MUR ANTI BRUIT

date :

2 – Etude de prix du béton de semelle et béton de voile   Vous devez calculer le cout d’un ouvrage élémentaire :

- m³  de béton armé de semelle

Par la méthode des sous détails, compléter le document réponse 3 (DR3)

Renseignements sur les dosages (par m³ de béton) :

Béton de propreté  200 kg de ciment  420 litres de sable  740 litres de gravier  Béton Semelle:  350 kg de ciment  500 litres de sable  800 litres de gravier  Béton Voile:  375 kg de ciment  420 litres de sable  780 litres de gravier

Pertes sur les matériaux: 10 % sur le ciment ‐ 6 % sur le sable  ‐ 8% sur le gravier‐ acier 7%

Temps unitaires de main d’œuvre

On donne les temps unitaires ouvrier suivants :

‐  Coffrage + Bétonnage de semelle      : 1.50 h/m³

‐ Ferraillage semelle ou voile :  0.035 h/kg

Déboursé horaire de la main d’œuvre sur ce chantier : 21,90€/h  Déboursé des matériaux rendus chantier

• Ciment 120,00€/T

• Sable : 35,00€/m³

• Gravier : 37,80 €/m³

• Acier : 3,60 €/kg

Matériels

• Amortissement du coffrage semelle : 4,00€/m³ de béton de semelle

4 – Etude des prix de vente

Si les Frais de chantier = 13% des DS, les F.G. = 11% du PVHT, les Frais d’opération = 2% du PVHT et les  bénéfices  aléas = 3% du PVHT

- Déterminer le coefficient de vente K

- En déduire le PVU HT du béton armé de semelle

Module 1201

Estimation des ouvrages

ÉTUDE D'UN MUR ANTI BRUIT

N° de tronçons

de mur H1 e b1 b2 b3 B largeur béton

de propreté

1 0.50 0.30 0.30 0.30 0.70 1.30 1.50

2 0.75 0.30 0.30 0.30 0.70 1.30 1.50

3 1.00 0.30 0.30 0.30 0.90 1.50 1.70

4 1.50 0.30 0.40 0.30 1.30 2.00 2.20

5 1.75 0.40 0.40 0.40 1.40 2.20 2.40

6 et 7 2.25 0.40 0.40 0.40 1.60 2.40 2.60

8 2.00 0.40 0.40 0.40 1.50 2.30 2.50

9 et 10 1.75 0.40 0.40 0.40 1.40 2.20 2.40

11 2.25 0.40 0.40 0.40 1.60 2.40 2.60

12 2.50 0.40 0.50 0.40 1.60 2.50 2.70

13 2.25 0.40 0.40 0.40 1.60 2.40 2.60

14 2.00 0.40 0.40 0.40 1.50 2.30 2.50

15 1.75 0.40 0.40 0.40 1.40 2.20 2.40

16 à 19 1.25 0.30 0.30 0.30 1.15 1.75 1.85

20 1.50 0.30 0.40 0.30 1.30 2.00 2.20

21 1.75 0.40 0.40 0.40 1.40 2.20 2.40

22 2.00 0.40 0.40 0.40 1.50 2.30 2.50

23 2.50 0.40 0.50 0.40 1.60 2.50 2.70

24 2.75 0.40 0.50 0.40 1.60 2.50 2.70

25 et 26 3.00 0.40 0.50 0.40 1.60 2.50 2.70

27 3.25 0.40 0.50 0.40 1.60 2.50 2.70

28 3.00 0.40 0.50 0.40 1.60 2.50 2.70

29 2.25 0.40 0.40 0.40 1.60 2.40 2.60

30 2.00 0.40 0.40 0.40 1.50 2.30 2.50

31 2.25 0.40 0.40 0.40 1.60 2.40 2.60

MUR ANTIBRUIT - COUPE DE PRINCIPE

Dimensions des tronçons du soutènement – Doc 2

Module 1201

Estimation des ouvrages

ÉTUDE D'UN MUR ANTI BRUIT

date :

Code Désignation des ouvrages élémentaires Unité Quantité

Tronçon 23

Nom/Prénom :

Avant-métré Quantitatif – DR1

Module 1201

Estimation des ouvrages

ÉTUDE D'UN MUR ANTI BRUIT

Unité DESIGNATION DEBOURSE SEC

Unité Quantité Prix M.O. Matériaux Matériel

Ouvrage élémentaire : 1 m³ de béton armé de semelle 1 MATERIAUX

2 MAIN D’OEUVRE

3 MATERIEL

Débourses secs Total des DS Nom/Prénom :

Déboursés du tronçon 23 de soutènement – DR 3

Module 1201

Estimation des ouvrages

ÉTUDE D'UN MUR ANTI BRUIT

date :

A noter les différents tronçons réalisés à l’avancement

1

7

6 5

3 4

2

Photos de la réalisation de la partie basse du mur antibruit: béton de propreté, semelle et voile

État initial: vue d’ensemble Réalisation de la fouille et du béton de propreté

Réalisation de la semelle: coffrage ferraillage

Coffrage de l’about de semelle Vue du coffrage du voile et du ferraillage avant

Détail coffrage du voile
