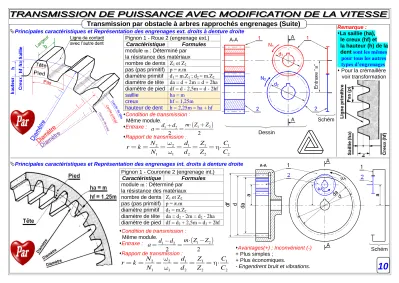

Transmission par obstacle à arbres rapprochés engrenages (Suite)
Principales caractéristiques et Représentation des engrenages ext. droits à denture droite
10
Pignon 1 - Roue 2 (engrenage ext.) Caractéristique Formules module m : Déterminé par
la résistance des matériaux nombre de dents Z1 et Z2 pas (pas primitif) p = π.m
diamètre primitif d1 = m.Z1 ; d2 = m.Z2
diamètre de tête da = d + 2m = d + 2ha diamètre de pied df = d - 2,5m = d - 2hf
saillie ha = m
creux hf = 1,25m
hauteur de dent h = 2,25m = ha + hf
Dessin
Schém a
Condition de transmission : Même module.
Entraxe :
Rapport de transmission :
Principales caractéristiques et Représentation des engrenages int. droits à denture droite
1 2
1 2
2 2
m Z Z d d
a
2 2 1 1 1
1 1 2 2 2
N d Z C
r k
N d Z C
Pignon 1 - Couronne 2 (engrenage int.) Caractéristique Formules module m : Déterminé par
la résistance des matériaux nombre de dents Z1 et Z2 pas (pas primitif) p = π.m diamètre primitif d2 = m.Z2
diamètre de tête da = d2 - 2m = d2 - 2ha diamètre de pied df = d2 + 2,5m = d2 + 2hf
Condition de transmission : Même module.
Entraxe :
Rapport de transmission :
1 2
1 2
2 2
m Z Z d d
a
2 2 1 1 1
1 1 2 2 2
N d Z C
r k
N d Z C
Remarque :
La saillie (ha), le creux (hf) et la hauteur (h) de la dent sont les mêmes pour tous les autres types d’engrenages
Pour la crémaillère voir transformation
Schém a
Avantages(+) ; Inconvénient (-) + Plus simples ;
+ Plus économiques.
- Engendrent bruit et vibrations.
