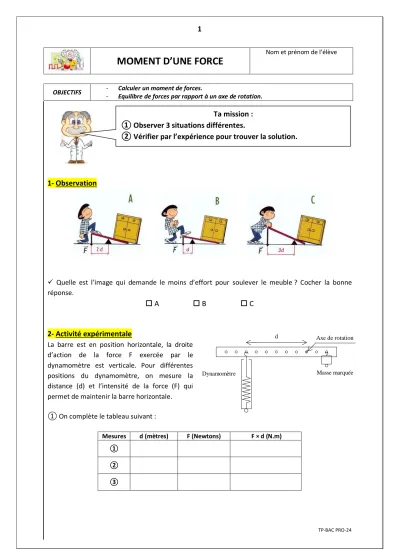

MOMENT D’UNE FORCE
Nom et prénom de l’élève
OBJECTIFS - Calculer un moment de forces.
- Equilibre de forces par rapport à un axe de rotation.
1- Observation
Quelle est l’image qui demande le moins d’effort pour soulever le meuble ? Cocher la bonne réponse.
A B C
2- Activité expérimentale
La barre est en position horizontale, la droite d’action de la force F exercée par le dynamomètre est verticale. Pour différentes positions du dynamomètre, on mesure la distance (d) et l’intensité de la force (F) qui permet de maintenir la barre horizontale.
① On complète le tableau suivant :
Mesures d (mètres) F (Newtons) F × d (N.m)
①
②
③
Ta mission :
① Observer 3 situations différentes.
② Vérifier par l’expérience pour trouver la solution.
Axe de rotation d
Masse marquée Dynamomètre
2
TP-BAC PRO-24
② Que constatez-vous pour le produit F d ?
③ Que peut-on dire de la valeur de la force (F) par le dynamomètre en fonction de la distance ?
④ La réponse donnée pour le début de l’activité est-elle en accord avec l’expérience.
