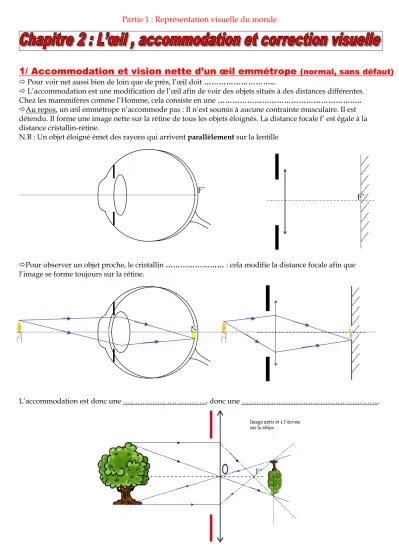

Partie 1 : Représentation visuelle du monde
1/ Accommodation et vision nette d’un œil emmétrope (normal, sans défaut)
Pour voir net aussi bien de loin que de près, l’œil doit ………...
L’accommodation est une modification de l’œil afin de voir des objets situés à des distances différentes.
Chez les mammifères comme l’Homme, cela consiste en une ………..
Au repos, un œil emmétrope n’accommode pas : Il n’est soumis à aucune contrainte musculaire. Il est détendu. Il forme une image nette sur la rétine de tous les objets éloignés. La distance focale f’ est égale à la distance cristallin-rétine.
N.B : Un objet éloigné émet des rayons qui arrivent parallèlement sur la lentille
Pour observer un objet proche, le cristallin ……… : cela modifie la distance focale afin que l’image se forme toujours sur la rétine.
L’accommodation est donc une ………., donc une ………...
F’ F’
Punctum Proximum(PP) et Remotum (PR) :
Punctum Proximum : C’est le point le plus proche de l’œil qui puisse être vu nettement, en accommodant au maximum.
Punctum Remotum : C’est le point que l’œil voit nettement sans accommoder (au repos).
Pour l’œil emmétrope :
Le punctum Proximum se situe ………..
Le punctum Rémotum se situe ………
3/ Les défauts de l’œil
L’œil est souvent imparfait : Les défauts les plus courants sont la myopie, l’hypermétropie et la presbytie.
26% de la population mondiale est myope, les hypermétropes sont beaucoup moins nombreux.
Dans la plupart des cas, ces troubles peuvent être corrigés par des verres correcteurs, voire la chirurgie.
TP
A/ Myopie et correction
Au repos, un œil myope est trop ………. : Une personne myope voit ……… les objets proches et voit ………… les objets éloignés car l’image se forme ……….. la rétine.
Pour corriger l’œil myope, il faut donc le rendre ………. convergent en mettant des lentilles
………. devant.
A noter : la myopie peut être due à 2 causes : soit un œil trop long (supérieur à 23 mm), soit un pouvoir convergent de la cornée et du cristallin trop grand.
Œil myope
Domaine de vision ………..
Domaine de vision……….Œil myope corrigé
Pour un objet relativement proche…
Punctum Proximum(PP) et Remotum (PR) de l’œil myope :
Punctum Proximum : ……….
Punctum Remotum : ………..
B/ Hypermétropie et correction
Une personne hypermétrope voit ………. les objets lointains et voit ………… les objets proches.
L’œil hypermétrope ………. convergent et l’image se forme ………..la rétine.
Pour corriger l’œil hypermétrope, il faut donc le rendre ………. convergent en mettant des lentilles
……….. devant.
A noter : Pour voir loin, l’œil accommode en permanence, ce qui provoque une fatigue oculaire.
L’hypermétropie peut être due à 2 causes : soit un œil trop court (inférieur à 23 mm), soit un pouvoir convergent de la cornée et du cristallin trop faible.
Œil myope
Œil myope corrigé
Œil hypermétrope
Domaine de vision nette
Domaine de vision floue Domaine de vision floue
Pour un objet relativement proche…
Punctum Proximum (PP) et Remotum (PR) de l’œil hypermétrope :
Punctum Proximum : ………..
Punctum Remotum : ……….
Œil hypermétrope
Œil hypermétrope corrigé
Domaine de vision nette
Domaine de vision floue
Œil hypermétrope corrigé
C/ Presbytie et correction
La presbytie n'est pas une maladie mais un processus de vieillissement normal de l'œil. Il intervient vers 40 /50 ans ; Le cristallin devient alors moins souple. En se raidissant, il devient moins convergent. La personne n’arrive plus à accommoder et rendre les objets proches nets. Le PP s’éloigne de l’œil !
Pour corriger ce problème de vision, on place des lentilles convergentes (en réalité, à double foyer) appelées verres progressifs pour aider le cristallin dans la vision d’objets proches,
comme la lecture. La correction est quasiment identique à celle des hypermétropes.
Punctum Proximum (PP) et Remotum (PR) de l’œil presbyte :
Punctum Proximum : ………..
Punctum Remotum : ………
Réparation de l’œil :
La plupart du temps, il est possible de réparer chirurgicalement le défaut en rabotant la cornée (chirurgie lasik) Résumé : Corrections des défauts, PR et PP
Œil Défaut Verres correcteurs Chirurgie possible
Myope Trop convergent
Trop long Lentille divergente Oui
Hypermétrope Pas assez convergent
Trop court Lentille convergente Oui
Presbyte Accommodation
diminuée
Lentille convergente
(progressifs) Non
Domaine de vision nette
Domaine de vision floue
Pour le bac il faut retenir :
Connaitre les conditions de vision des objets.
Porter un regard critique sur une conception de la vision à partir de l’étude d’un document.
Décrire le modèle réduit de l’œil et le mettre en correspondance avec l’œil réel.
Reconnaitre les lentilles convergentes et divergentes et les représenter.
Déterminer graphiquement la position, la taille et le sens d’une image d’un objet à travers une lentille convergente.
Modéliser l’accommodation du cristallin.
Reconnaitre les défauts de l’œil et connaitre les corrections associées.
Exploiter la relation liant la vergence C à la distance focale f’.
En plus : Savoir lire l’ordonnance d’un médecin ophtalmologiste
………
………
………
………
………
………
………
………
………
………
………
………
………
………
Exercices du manuel : 5 – 6 – 7 – 8 – 9 – 10 p 33 et 34
Définition d'un verre progressif
Fonctionnement d'un verre progressif
La presbytie est due au vieillissement de l'œil, qui a du mal à accommoder pour voir net un objet proche :
Plus l'objet est proche de l'œil, moins on le voit net.
A l'inverse, plus l'objet est loin, plus on le voit net.
Il faut donc un verre qui permette de corriger de manière progressive la vue. Par ailleurs, on sait depuis longtemps que l'on a tendance à
baisser les yeux pour regarder au près, par exemple pour lire.
relever les yeux pour regarder au loin, par exemple un paysage.
Dès lors, le principe du verre progressif était trouvé :
Pour faire simple, on "découpe" le verre en 3 zones : le haut, le milieu du verre et le bas
le haut est une zone avec très peu de correction pour la vision au loin (> 7 mètres)
le bas est une zone fortement corrigée pour la vision de près, par exemple pour lire un journal (40 cm)
le milieu est une zone pour la vision intermédiaire (3 mètres)
Les transitions entre ces 3 zones sont progressives, afin d'éliminer un effet de "marche", caractéristique des verres tri focaux (l'ancêtre du verre progressif), peu agréable pour le porteur de lunettes, et pas très joli sur les photos...
Les zones en bas à gauche et à droite du verre progressif sont des zones de vision floues et déformées appelées aussi zones d'aberrations (cf. schéma). Plus le verre progressif est haut de gamme et plus ces zones d'aberrations sont réduites.
Avec la progressivité de la correction qu'apporte le verre progressif, il y a toujours un endroit dans le verre où la vision sera nette, et la vision reste relativement naturelle car on regarde dans le haut du verre progressif pour voir de loin et on baisse les yeux dans le bas du verre pour voir de près.
En résumé, un verre progressif permet au porteur atteint de presbytie de compenser son défaut visuel et de voir net quelque soit la distance à laquelle il regarde.
