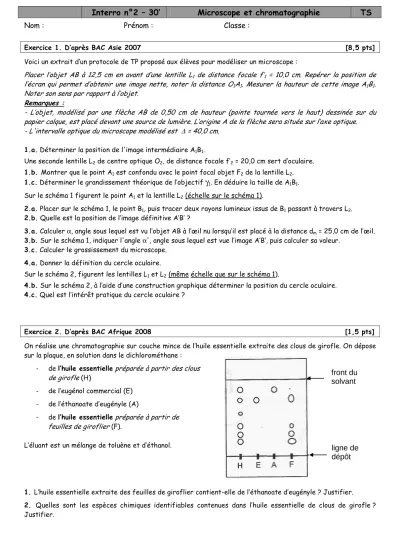

Interro n°2 – 30’ Microscope et chromatographie TS Nom : Prénom : Classe :
Exercice 1. D’après BAC Asie 2007 [8,5 pts]
Voici un extrait d’un protocole de TP proposé aux élèves pour modéliser un microscope :
Placer l’objet AB à 12,5 cm en avant d’une lentille L1 de distance focale f’1 = 10,0 cm. Repérer la position de l’écran qui permet d’obtenir une image nette, noter la distance O1A1. Mesurer la hauteur de cette image A1B1. Noter son sens par rapport à l’objet.
Remarques :
- L’objet, modélisé par une flèche AB de 0,50 cm de hauteur (pointe tournée vers le haut) dessinée sur du papier calque, est placé devant une source de lumière. L’origine A de la flèche sera située sur l’axe optique.
- L'intervalle optique du microscope modélisé est ∆ = 40,0 cm.
1.a. Déterminer la position de l'image intermédiaire A1B1.
Une seconde lentille L2 de centre optique O2, de distance focale f’2 = 20,0 cm sert d’oculaire.
1.b. Montrer que le point A1 est confondu avec le point focal objet F2 de la lentille L2. 1.c. Déterminer le grandissement théorique de l’objectif
γ
1. En déduire la taille de A1B1. Sur le schéma 1 figurent le point A1 et la lentille L2 (échelle sur le schéma 1).2.a. Placer sur le schéma 1, le point B1, puis tracer deux rayons lumineux issus de B1 passant à travers L2. 2.b. Quelle est la position de l’image définitive A’B’ ?
3.a. Calculer α, angle sous lequel est vu l’objet AB à l’œil nu lorsqu’il est placé à la distance dm = 25,0 cm de l’œil.
3.b. Sur le schéma 1, indiquer l'angle α', angle sous lequel est vue l’image A’B’, puis calculer sa valeur.
3.c. Calculer le grossissement du microscope.
4.a. Donner la définition du cercle oculaire.
Sur le schéma 2, figurent les lentilles L1 et L2 (même échelle que sur le schéma 1).
4.b. Sur le schéma 2, à l’aide d’une construction graphique déterminer la position du cercle oculaire.
4.c. Quel est l’intérêt pratique du cercle oculaire ?
Exercice 2. D’après BAC Afrique 2008 [1,5 pts]
On réalise une chromatographie sur couche mince de l’huile essentielle extraite des clous de girofle. On dépose sur la plaque, en solution dans le dichlorométhane :
- de l’huile essentielle préparée à partir des clous de girofle (H)
- de l’eugénol commercial (E) - de l’éthanoate d’eugényle (A)
- de l’huile essentielle préparée à partir de feuilles de giroflier (F).
L’éluant est un mélange de toluène et d’éthanol.
1. L’huile essentielle extraite des feuilles de giroflier contient-elle de l’éthanoate d’eugényle ? Justifier.
2. Quelles sont les espèces chimiques identifiables contenues dans l’huile essentielle de clous de girofle ? Justifier.
ligne de
dépôt
front du
solvant
Schéma 1
Schéma 2
O2
A1
L2
O2
O1
L2
+
+ 2,0 cm
20 cm
L1
