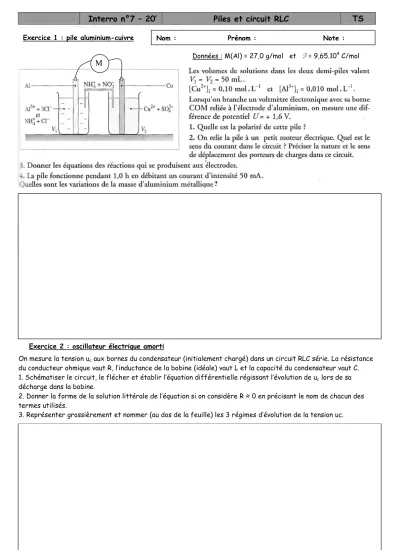

Interro n°7 – 20’ Piles et circuit RLC TS
Exercice 1 : pile aluminium-cuivre
Exercice 2 : oscillateur électrique amorti
?
On mesure la tension uc aux bornes du condensateur (initialement chargé) dans un circuit RLC série. La résistance du conducteur ohmique vaut R, l’inductance de la bobine (idéale) vaut L et la capacité du condensateur vaut C.
1. Schématiser le circuit, le flécher et établir l’équation différentielle régissant l’évolution de uc lors de sa décharge dans la bobine.
2. Donner la forme de la solution littérale de l’équation si on considère R ≈ 0 en précisant le nom de chacun des termes utilisés.
3. Représenter grossièrement et nommer (au dos de la feuille) les 3 régimes d’évolution de la tension uc.
Données : M(Al) = 27,0 g/mol et F = 9,65.104 C/mol
Nom : Prénom : Note :
