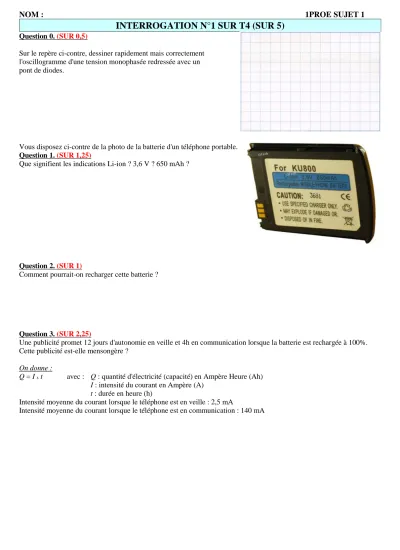

NOM : 1PROE SUJET 1
INTERROGATION N°1 SUR T4 (SUR 5)
Question 0. (SUR 0,5)
Sur le repère ci-contre, dessiner rapidement mais correctement l'oscillogramme d'une tension monophasée redressée avec un pont de diodes.
Vous disposez ci-contre de la photo de la batterie d'un téléphone portable.
Question 1. (SUR 1,25)
Que signifient les indications Li-ion ? 3,6 V ? 650 mAh ?
Question 2. (SUR 1)
Comment pourrait-on recharger cette batterie ?
Question 3. (SUR 2,25)
Une publicité promet 12 jours d'autonomie en veille et 4h en communication lorsque la batterie est rechargée à 100%.
Cette publicité est-elle mensongère ?
On donne :
Q = I x t avec : Q : quantité d'électricité (capacité) en Ampère Heure (Ah) I : intensité du courant en Ampère (A)
t : durée en heure (h)
Intensité moyenne du courant lorsque le téléphone est en veille : 2,5 mA
Intensité moyenne du courant lorsque le téléphone est en communication : 140 mA
NOM : 1PROE SUJET 2
INTERROGATION N°1 SUR T4 (SUR 5)
Question 0. (SUR 0,5)
Sur le repère ci-contre, dessiner rapidement mais correctement l'oscillogramme d'une tension monophasée redressée avec un pont de diodes.
Vous disposez ci-contre de la photo de la batterie d'un téléphone portable.
Question 1. (SUR 1,25)
Que signifient les indications Lithium Ion ? 3,7 V ? 1000 mAh ?
Question 2. (SUR 1)
Comment pourrait-on recharger cette batterie ?
Question 3. (SUR 2,25)
Une publicité promet 30 jours d'autonomie en veille et 9h en communication lorsque la batterie est rechargée à 100%.
Cette publicité est-elle mensongère ?
On donne :
Q = I x t avec : Q : quantité d'électricité (capacité) en Ampère Heure (Ah) I : intensité du courant en Ampère (A)
t : durée en heure (h)
Intensité moyenne du courant lorsque le téléphone est en veille : 1,5 mA
Intensité moyenne du courant lorsque le téléphone est en communication : 110 mA
