Mise en situation :
Les crics sont des appareils destinés au levage des châssis des voitures pour le changement de roues par exemple.
Fonctionnement :
La rotation de la vis (7) (à l'aide d'une manivelle), entraîne une augmentation de la hauteur du cric.
.
A B
8 Détail A
4 6
9 2
7
5
1
3Détail B
10

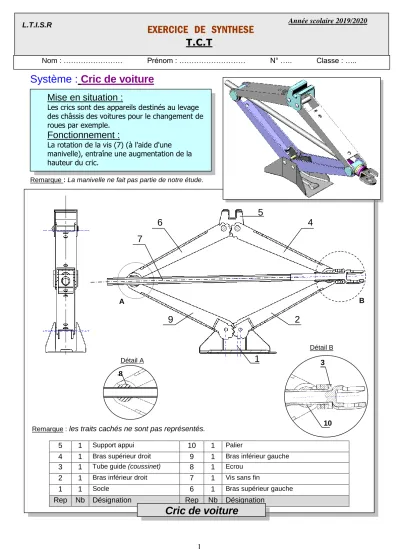

EXERCICE DE SYNTHESE T.C.T
Nom : ……… Prénom : ……… N° ….. Classe : …..
Système : Cric de voiture
Remarque : La manivelle ne fait pas partie de notre étude.
Remarque : les traits cachés ne sont pas représentés.
5 1 Support appui 10 1 Palier
4 1 Bras supérieur droit 9 1 Bras inférieur gauche 3 1 Tube guide (coussinet) 8 1 Ecrou
2 1 Bras inférieur droit 7 1 Vis sans fin
1 1 Socle 6 1 Bras supérieur gauche
Rep Nb Désignation Rep Nb Désignation
Cric de voiture
Année scolaire 2019/2020 L.T.I.S.R
2
3 Détail B
10
Travail demandé :
I- Analyse fonctionnelle :
1- Compléter le tableau ci-dessous :
2- La tête de la vis sans fin présente deux lumières, donner leurs rôles ?
(Voir Fig. 01)
………
3- Quel est le type de la liaison entre la tube guide (3) et la vis sans fin (7)?
4- a- L'ajustement entre la tube guide (3) est le palier (10) est un :
b- Déduire alors le type de la liaison ?
………
5- Calculer la hauteur Max (HMax)du cric, sachant que:
h
1= 50 mmh
2= 70 mml
= 200 mmHMax = ………
II- Liaisons mécaniques
1) – Compléter le tableau des liaisons suivant :
Solution constructive Mobilité Désignation Symbole
T R
X Y Z
Rotation Translation Mouvement d'entrée
du système Mouvement de sortie
du système
Glissière Pivot glissant Encastrement
jeu serrage
0.5pt
0.5pt
0.5pt
0.5pt
1 pt
2pt
0.5pt
0.5pt
0.5pt
1 pt Liaison 9/1
Y X
Z
Degré de liberté = ….
Degré de liaisons =….
Fig. 01
(Mettre une croix)
(Mettre une croix) (Mettre une croix)
(La même longueur pour les 4 bras)
h2
h1
l
Bras (4)
Barème
3
T R
X Y Z
T R
X Y Z
T R
X Y Z
2) – Compléter le schéma cinématique du cric suivant : Liaison 7/8
X Z
Y
Degré de liberté = ….
Degré de liaisons =….
Liaison 6/5
X Z
Y
Degré de liberté = ….
Degré de liaisons =….
Liaison 9/8
X Z
Y
Degré de liberté = ….
Degré de liaisons =….
3 10 7
8
5
1
Manivelle (1 point)
