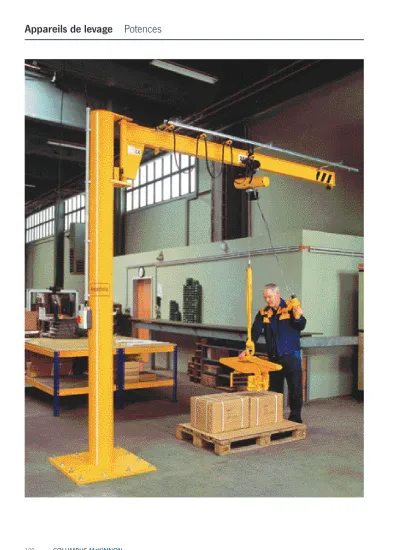

Appareils de levage Potences
Appareils de levage Potences murales
Potence murale PMA
Potence articulée, rotation de 180°
Montage
• Fixation par boulons HM24 qualité 10.9 (non fournis).
• Fixation murale par crapautage venant se prendre sur la semelle du profilé.
• Fixation murale par ceinturage enveloppant le profilé.
• Autre fixation sur demande.
Option
• Verrouillage 1 position de la rotation.
• Verrouillage multiple positions de la rotation.
• Butée de fin de course en rotation.
• Capotage pour palan manuel.
• Capotage pour palan électrique.
• Axe de rotation en inox
• Note de calcul.
• Autre couleur (standard RAL 1028).
• Métallisation au zinc + peinture polyuréthane.
• Galvanisation.
Gamme standard modèle PMA
Modèle Capacité Portée Dimensions (mm) Réactions Réactions
kg m IPE type D T1 = T2 (daN) V (daN)
PMA 150 150 2 120 A 395 412 300
PMA 150 150 3 120 A 395 655 340
PMA 150 150 4 140 A 395 874 365
PMA 150 150 5 140 A 395 1250 400
PMA 250 250 2 140 A 395 805 420
PMA 250 250 3 140 A 395 1328 460
PMA 250 250 4 160 A 395 1843 500
PMA 250 250 5 180 A 395 2395 600
PMA 500 500 2 140 A 395 1593 800
PMA 500 500 3 180 A 395 2488 900
INFORMATION
C’est de la responsabilité de l’utilisateur de vérifier que la
structure du bâtiment peut supporter les efforts.
Appareils de levage Potences murales
Potence murale légère PML
Potence triangulée légère, rotation de 180°
Capacité 50 à 100 kg
Ces potences ne peuvent pas être utilisée en combinai- son avec un palan.
Montage
• Fixation par boulons M20 qualité 10.9 (non fournis).
• Fixation murale par crapautage venant se prendre sur la semelle du profilé.
• Fixation murale par ceinturage enveloppant le profilé.
• Autre fixation sur demande.
Inclus 1
• 1 chariot porte charge
• Chariots porte câble ou porte tuyau selon portée
Gamme standard modèle PML
Modèle Capacité Portée Réactions Poids
kg m A T1 = T2 (daN) V (daN) kg
PML 50 50 2 325 190 98 25
PML 50 50 3 325 250 110 35
PML 50 50 4 325 370 123 42
PML 50 50 5 325 456 119 70
PML 80 80 2 325 298 130 25
PML 80 80 3 325 450 139 35
PML 80 80 4 325 600 158 60
PML 100 100 2 325 380 156 30
PML 100 100 3 325 545 178 40
INFORMATION
C’est de la responsabilité de l’utilisateur
de vérifier que la structure du bâtiment
peut supporter les efforts.
Appareils de levage Potences murales
Potence murale PMT
Potence triangulée, rotation de 180°
Capacité 150 à 2000 kg
Caractéristiques
• Rotation sur bague à très faible coefficient de frotte- ment et très haute capacité de charge.
• Conception et réalisation selon les règles de la FEM groupe 4
• Utilisation intérieure, finition polyuréthane RAL 1028
• Conçue pour vitesse de levage maxi de 8 m/mn.
Montage
• Fixation par boulons HM24 qualité 10.9 (non fournis).
• Fixation murale par crapautage venant se prendre sur la semelle du profilé.
• Fixation murale par ceinturage enveloppant le profilé.
Option
• Verrouillage 1 position de la rotation.
• Verrouillage multiple positions de la rotation.
• Butée de fin de course en rotation.
• Ligne d’alimentation, capotage pour palan manuel.
• Capotage pour palan électrique.
• Axe de rotation en inox
• Note de calcul
• Autre couleur (standard RAL 1028).
• Métallisation au zinc + peinture polyuréthane.
• Galvanisation et autres fixations
Gamme standard modèle PMT
Modèle Capacité Portée Dimensions mm Réactions Poids
kg m IPE Type C T1 = T2 (daN) V (daN) kg
PMT 150 150 2 120 A 160 412 252 57
PMT 150 150 3 120 A 160 655 263 68
PMT 150 150 4 120 A 160 874 284 89
PMT 150 150 5 120 A 160 1125 297 102
PMT 150 150 6 160 A 160 1358 345 150
PMT 250 250 2 120 A 160 795 382 57
PMT 250 250 3 120 A 160 1208 393 68
PMT 250 250 4 120 A 160 1662 414 89
PMT 250 250 5 160 A 160 2190 456 131
PMT 250 250 6 200 A 160 2631 515 190
PMT 500 500 2 120 A 160 1574 712 62
PMT 500 500 3 120 A 160 2386 725 75
PMT 500 500 4 160 A 160 3257 762 112
PMT 500 500 5 200 A 160 3396 884 234
PMT 500 500 6 240 B 160 3656 949 299
PMT 1000 1000 2 160 A 160 3135 1374 74
PMT 1000 1000 3 160 B 160 3110 1457 157
PMT 1000 1000 4 180 B 160 4220 1491 191
PMT 1000 1000 5 240 B 160 5400 1577 277
PMT 1600 1600 2 180 B 260 3290 2220 140
PMT 1600 1600 3 180 B 260 4960 2246 166
PMT 2000 2000 2 200 B 260 4100 2748 148
PMT 2000 2000 3 200 B 260 6200 2777 177
INFORMATION
C’est de la responsabilité de l’utilisateur de vérifier que la
structure du bâtiment peut supporter les efforts.
Appareils de levage Potences murales
Potence murale PMS
Potence surélevée, rotation de 180°
Capacité 150 à 2000 kg Caractéristiques
• Rotation sur bague à très faible coefficient de frottement et très haute capacité de charge.
• Conception et réalisation selon les règles de la FEM groupe 4
• Utilisation intérieure, finition polyuréthane RAL 1028
• Conçue pour vitesse de levage maxi de 8 m/mn.
Montage
• Fixation par boulons HM24 qualité 10.9 (non fournis).
• Fixation murale par crapautage venant se prendre sur la semelle du profilé.
• Fixation murale par ceinturage enveloppant le profilé.
Option
• Verrouillage 1 position de la rotation.
• Verrouillage multiple positions de la rotation.
• Butée de fin de course en rotation
• Ligne d’alimentation
• Capotage pour palan manuel et palan électrique.
• Axe de rotation en inox
• Note de calcul, autre couleur (standard RAL 1028).
• Métallisation au zinc + peinture polyuréthane.
• Galvanisation et autres fixations sur demande
Gamme standard modèle PMS
Modèle Capacité Portée Dimensions mm Réactions Poids
kg m IPE Type C D T1 = T2 (daN) V (daN) kg
PMS 150 150 2 140 A 160 325 412 267 72
PMS 150 150 3 140 A 160 325 655 280 85
PMS 150 150 4 180 A 160 325 874 317 122
PMS 150 150 5 180 A 160 325 1250 335 140
PMS 150 150 6 240 A 160 325 1825 427 232
PMS 250 250 2 140 A 160 325 805 397 72
PMS 250 250 3 180 A 160 325 1328 428 103
PMS 250 250 4 180 A 160 325 1843 447 122
PMS 250 250 5 240 A 160 325 2395 527 202
PMS 250 250 6 240 A 160 325 2453 558 233
PMS 500 500 2 180 A 160 325 1593 734 84
PMS 500 500 3 240 A 160 325 2488 790 140
PMS 500 500 4 240 A 160 325 3390 821 171
PMS 500 500 5 300 B 160 325 3560 923 303
PMS 500 500 6 300 B 160 325 3651 997 347
PMS 1000 1000 2 240 A 160 325 3170 1409 109
PMS 1000 1000 3 300 B 160 325 3157 1485 219
PMS 1000 1000 4 300 B 160 325 4331 1563 263
PMS 1000 1000 5 300 B 160 325 5499 1605 305
PMS 1600 1600 2 300 B 260 325 3315 2258 178
PMS 1600 1600 3 300 B 260 325 5022 2300 220
PMS 1600 1600 4 360 C 260 600 5780 2680 480
PMS 1600 1600 5 360 C 260 600 7145 2740 535
PMS 2000 2000 2 300 B 260 325 4130 2778 178
PMS 2000 2000 3 300 B 260 325 6250 2820 220
PMS 2000 2000 4 360 C 260 600 7080 3201 480
PMS 2000 2000 5 450 C 260 600 8820 3371 650
Appareils de levage Consignes d‘utilisation
Exemples de systèmes de fixation de potences murales
Fixation murale avec des tiges filetées traversant le mûr, contre plaque et écrous de serrage.
Ceinturage du profil avec tiges filetées, contre plaque et écrous de serrage.
INFORMATION
Si la potence murale est montée avec une guirlande
d’alimentation, la rotation sera limitée selon la taille du
palan électrique.
Potence sur fût PFTP
Potence triangulée, rotation de 270°
Capacité 150 à 2000 kg Caractéristiques
• Rotation sur bague à très faible coefficient de frotte- ment et très haute capacité de charge.
• Conception et réalisation selon les règles de la FEM groupe 4
• Utilisation intérieure, finition polyuréthane RAL 1028
• Conçue pour vitesse de levage maxi de 8 m/mn.
Montage
• Embase standard pour massif béton. Gabarit d’ancrage en option.
• Embase avec de semelle de répartition pour dalle en béton en option.
Option
• Verrouillage 1 position de la rotation.
• Verrouillage multiple positions de la rotation
• Butée de fin de course en rotation, interrupteur cadenassable
• Ligne d’alimentation
• Capotage pour palan manuel
• Capotage pour palan électrique et tête de potence
• Axe de rotation en inox,note de calcul.
• Autre couleur (standard RAL 1028).
• Métallisation au zinc + peinture polyuréthane.
• Galvanisation et autre couleur (standard RAL 1028)
Appareils de levage Potences sur fût
Gamme standard modèle PFTP
Modèle Capacité Portée Dimensions mm Embase Massif Réactions Poids Gabarit Embase de répartition
kg m IPE A B C N° L (mm) Cr (m.daN) V (daN) kg N° GS Référence
PFTP 150 150 2 120 235 736 160 001 883 398 361 166 GS001 EMBRC00
PFTP 150 150 3 120 235 736 160 001 1010 596 372 177 GS001 EMBRC01
PFTP 150 150 4 120 235 736 160 001 1142 861 426 231 GS001 EMBRC01
PFTP 150 150 5 120 320 736 160 002 1243 1112 463 268 GS002 EMBRC01
PFTP 150 150 6 160 320 736 160 002 1408 1617 511 316 GS002 EMBRC02
PFTP 250 250 2 120 235 736 160 001 1096 762 491 166 GS001 EMBRC01
PFTP 250 250 3 120 235 736 160 001 1259 1154 535 210 GS001 EMBRC01
PFTP 250 250 4 120 320 736 160 002 1358 1450 580 255 GS002 EMBRC01
PFTP 250 250 5 160 320 736 160 002 1544 2130 622 297 GS002 EMBRC02
PFTP 250 250 6 200 320 736 160 002 1678 2735 681 256 GS002 EMBRC02
PFTP 500 500 2 120 320 736 160 002 1366 1475 878 228 GS002 EMBRC01
PFTP 500 500 3 120 320 736 160 002 1516 2015 891 241 GS002 EMBRC02
PFTP 500 500 4 160 320 736 160 002 1681 2748 928 278 GS002 EMBRC02
PFTP 500 500 5 200 400 1036 160 003 1835 3575 1139 489 GS003 EMBRC02
PFTP 500 500 6 240 400 1036 160 003 2010 4700 1204 554 GS003 EMBRC03
PFTP 1000 1000 2 160 320 736 160 002 1663 2662 1540 240 GS002 EMBRC02
PFTP 1000 1000 3 160 400 1036 160 003 1962 4374 1712 412 GS003 EMBRC03
PFTP 1000 1000 4 180 400 1036 160 003 2168 5895 1804 504 GS003 EMBRC03
PFTP 1000 1000 5 240 400 1036 160 003 2338 7395 1890 590 GS003 EMBRC04
PFTP 1600 1600 2 180 400 1036 260 003 2019 4765 2475 395 GS003 EMBRC03
PFTP 1600 1600 3 180 400 1036 260 003 2291 6960 2559 479 GS003 EMBRC04
PFTP 2000 2000 2 200 400 1036 260 003 2225 6378 3061 461 GS003 EMBRC04
PFTP 2000 2000 3 200 400 1036 260 003 2505 9100 3090 490 GS003 EMBRC05
Appareils de levage Potences sur fût
Potence sur fût PFTL
Potence triangulée légère, rotation de 270°
Capacité 50 à 100 kg
Ces potences ne doivent pas être utilisées avec 1 palan.
Montage
• Embase avec semelle de répartition pour dalle en béton.
Gamme standard modèle PFTL
Modèle Capacité Portée Rail HPC Embase Réactions Poids
kg m N° N° Cr (m.daN) kg
PFTL 50 50 2 9040 57,0 EMBRC0A 188 75
PFTL 50 50 3 9050 57,0 EMBRC0A 297 90
PFTL 50 50 4 9050 57,0 EMBRC0A 421 95
PFTL 50 50 5 9060 55,5 EMBRC0A 560 120
PFTL 80 80 2 9040 57,0 EMBRC0A 265 75
PFTL 80 80 3 9050 40,5 EMBRC0A 410 90
PFTL 80 80 4 9060 55,5 EMBRC0A 560 110
PFTL 100 100 2 9050 51,5 EMBRC0A 450 80
PFTL 100 100 3 9050 51,5 EMBRC0A 700 90
INFORMATION
Vous trouverez des informations sur les types de fixation
dans les pages précédentes.
Potence sur fût PFSP
Potence surélevée, rotation de 270°
Capacité 150 à 2000 kg Caractéristiques
• Rotation sur bague à très faible coefficient de frottement et très haute capacité de charge.
• Conception et réalisation selon la FEM groupe 4
• Utilisation intérieure, finition polyuréthane RAL 1028
• Conçue pour vitesse de levage maxi de 8 m/mn.
Montage
• Embase standard pour massif béton avec gabarit d’ancrage.
• Embase avec semelle de répartition pour dalle en béton en option.
Option
• Verrouillage 1 position de la rotation ou multiples poistions
• Butée de fin de course en rotation
• Interrupteur cadenassable
• Ligne d’alimentation
• Capotage pour palan manuel et palan électrique
• Capotage pour palan électrique et tête de potence
• Axe de rotation en inox, note de calcul
• Métallisation au zinc + peinture polyuréthane
• Galvanisation et autre couleur (standard RAL 1028)
Appareils de levage Potences sur fût
Gamme standard modèle PFSP
Modèle Capacité Portée Dimensions mm Embase Massif Réactions Poids Gabarit Embase de répartition
kg m IPE A B C N° L (mm) Cr (m.daN) V (daN) kg N° GS Référence
PFSP 150 150 2 140 235 62 160 001 883 398 363 168 GS001 EMBRC00
PFSP 150 150 3 140 235 62 160 001 1010 596 376 181 GS001 EMBRC01
PFSP 150 150 4 180 235 62 160 001 1142 861 440 245 GS001 EMBRC01
PFSP 150 150 5 180 320 62 160 002 1243 1112 483 288 GS002 EMBRC01
PFSP 150 150 6 240 320 62 160 002 1408 1617 577 382 GS002 EMBRC02
PFSP 250 250 2 140 235 62 160 001 1096 762 493 168 GS001 EMBRC01
PFSP 250 250 3 180 235 62 160 001 1259 1154 551 226 GS001 EMBRC01
PFSP 250 250 4 180 320 62 160 002 1358 1450 595 270 GS002 EMBRC01
PFSP 250 250 5 240 320 62 160 002 1544 2130 677 352 GS002 EMBRC02
PFSP 250 250 6 240 320 62 160 002 1678 2735 709 384 GS002 EMBRC02
PFSP 500 500 2 180 320 62 160 002 1366 1475 882 232 GS002 EMBRC01
PFSP 500 500 3 240 320 62 160 002 1516 2015 940 290 GS002 EMBRC02
PFSP 500 500 4 240 320 62 160 002 1681 2748 971 321 GS002 EMBRC02
PFSP 500 500 5 300 400 83 160 003 1835 3575 1145 495 GS003 EMBRC02
PFSP 500 500 6 300 400 83 160 003 2010 4700 1220 570 GS003 EMBRC03
PFSP 1000 1000 2 240 320 62 160 002 1663 2662 1559 259 GS002 EMBRC02
PFSP 1000 1000 3 300 400 83 160 003 1962 4374 1705 405 GS003 EMBRC03
PFSP 1000 1000 4 300 400 83 160 003 2168 5895 1835 535 GS003 EMBRC03
PFSP 1000 1000 5 300 400 83 160 003 2338 7395 1877 577 GS003 EMBRC04
PFSP 1600 1600 2 300 400 83 260 003 2019 4765 2481 401 GS003 EMBRC03
PFSP 1600 1600 3 300 400 83 260 003 2291 6960 2572 492 GS003 EMBRC04
PFSP 1600 1600 4 360 400 83 260 004 2665 9760 3124 925 GS004 EMBRC05
PFSP 1600 1600 5 360 400 83 260 005 2807 12075 3251 1050 GS005 EMBRC05
PFSP 2000 2000 2 300 400 83 260 003 2225 6378 3050 450 GS003 EMBRC04
PFSP 2000 2000 3 300 400 83 260 003 2505 9100 3092 492 GS003 EMBRC05
PFSP 2000 2000 4 360 400 83 260 005 2807 11845 3716 995 GS005 EMBRC05
PFSP 2000 2000 5 400 400 83 260 007 3110 14421 3886 1165 GS007 -
Appareils de levage Potences sur fût
Potence sur fût PFM
Potence surélevée, rotation de 360°
Capacité 150 à 500 kg Caractéristiques
• Conception et réalisation selon les règles de la FEM groupe 4
• Utilisation intérieure.
• Finition polyuréthane RAL 1028
• Conçue pour vitesse de levage maxi de 8 m/mn.
Montage
• Embase standard pour massif béton avec gabarit d’ancrage.
• Embase avec de semelle de répartition pour dalle en béton en option.
Option
• Verrouillage 1 position de la rotation.
• Verrouillage multiple positions de la rotation.
• Butée de fin de course en rotation.
• Interrupteur cadenassable
• Ligne d’alimentation
• Capotage pour palan manuel.
• Capotage pour palan électrique.
• Capotage pour palan électrique et tête de potence.
• Motorisation de la rotation avec collecteur.
• Note de calcul.
• Autre couleur (standard RAL 1028).
• Métallisation au zinc + peinture polyuréthane.
• Galvanisation.
Gamme standard modèle PFM
Modèle Capacité Portée IPE Embase Massif Réactions Poids Gabarit Embase répartition
kg m N° L (mm) Cr (m.daN) V (daN) kg N° Référence
PFM 150 150 2 140 001 846 351 374 179 GS001 EMBRC00
PFM 150 150 2,5 140 001 920 450 407 212 GS001 EMBRC00
PFM 150 150 3 160 001 989 560 423 228 GS001 EMBRC00
PFM 150 150 3,5 160 001 1050 670 454 259 GS001 EMBRC01
PFM 150 150 4 200 001 1128 830 494 299 GS001 EMBRC01
PFM 150 150 4,5 220 002 1200 1000 535 340 GS002 EMBRC01
PFM 150 150 5 220 002 1257 1150 550 355 GS002 EMBRC01
PFM 150 150 5,5 240 002 1331 1365 612 417 GS002 EMBRC01
PFM 150 150 6 240 002 1384 1535 627 432 GS002 EMBRC01
PFM 250 250 2 160 001 1058 685 565 240 GS002 EMBRC01
PFM 250 250 2,5 180 002 1150 880 591 266 GS002 EMBRC01
PFM 250 250 3 180 002 1224 1060 601 276 GS002 EMBRC01
PFM 250 250 3,5 200 002 1301 1275 647 322 GS002 EMBRC01
PFM 250 250 4 200 002 1378 1515 658 333 GS002 EMBRC01
PFM 500 500 2 180 002 1323 1340 932 282 GS002 EMBRC01
PFM 500 500 2,5 220 002 1435 1710 960 310 GS002 EMBRC02
PFM 500 500 3 240 002 1534 2090 987 337 GS002 EMBRC02
INFORMATION
Vous trouverez des informations sur les types de fixation
dans les pages précedentes.
Appareils de levage Potences sur fût
Potence sur fût PFP
Potence surélevée, rotation de 360°
Capacité 250 à 3200 kg Caractéristiques
• Conception et réalisation selon les règles de la FEM groupe 4, utilisation intérieure.
• Finition polyuréthane RAL 1028, flèche renforcée.
• Conçue pour vitesse de levage maxi de 8 m/mn.
Montage
• Embase standard pour massif béton avec gabarit d’ancrage.
• Embase avec de semelle de répartition pour dalle en béton en option.
Option
• Verrouillage 1 position de la rotation.
• Verrouillage multiple positions de la rotation.
• Butée de fin de course en rotation.
• Interrupteur cadenassable, ligne d’alimentation
• Capotage pour palan manuel et palan électrique
• Capotage pour palan électrique et tête de potence
• Motorisation de la rotation avec collecteur
• Note de calcul.
• Métallisation au zinc + peinture polyuréthane.
• Galvanisation et autre couleur (standard RAL 1028)
Gamme standard modèle PFP
Modèle Capacité Portée Dimensions mm Embase Massif Réactions Poids Gabarit Embase de répartition
kg m IPE A B C N° L (mm) Cr (m.daN) V (daN) kg N° GS Référence
PFP 250 250 <ou=4 voir modèle PFM
PFP 250 250 5 240 452 1350 160 002 1516 2015 771 446 GS002 EMBRC002
PFP 250 250 6 240 452 1350 160 002 1631 2510 802 477 GS002 EMBRC002
PFP 500 500 <ou=3 voir modèle PFM
PFP 500 500 4 240 452 1350 160 002 1702 2853 1065 415 GS002 EMBRC002
PFP 500 500 5 270 482 1350 160 002 1858 3710 1197 547 GS002 EMBRC002
PFP 500 500 6 300 553 1360 160 004 2006 4672 1339 689 GS004 EMBRC003
PFP 1000 1000 2 240 452 1350 160 002 1664 2667 1652 352 GS002 EMBRC002
PFP 1000 1000 3 300 553 1360 160 004 1921 4100 1864 564 GS004 EMBRC003
PFP 1000 1000 4 300 604 1360 160 004 2124 5547 1987 687 GS002 EMBRC003
PFP 1000 1000 5 330 634 1360 160 004 2309 7128 2141 841 GS004 EMBRC004
PFP 1000 1000 6 360 664 1360 160 004 2482 8845 2250 950 GS004 EMBRC005
PFP 1600 1600 2 270 523 1360 260 004 1942 4240 2575 495 GS004 EMBRC003
PFP 1600 1600 3 330 634 1360 260 004 2236 6473 2820 740 GS004 EMBRC004
PFP 1600 1600 4 360 664 1360 260 004 2477 8792 2915 835 GS004 EMBRC005
PFP 1600 1600 5 400 704 1390 260 005 2689 11250 3252 1172 GS005 EMBRC005
PFP 1600 1600 6 450 754 1390 260 006 2885 13902 3475 1395 GS006 -
PFP 2000 2000 2 300 604 1360 260 004 2091 5293 3235 635 GS004 EMBRC003
PFP 2000 2000 3 360 664 1360 260 004 2407 8070 3378 778 GS004 EMBRC004
PFP 2000 2000 4 400 704 1390 260 004 2665 10950 3526 926 GS004 EMBRC005
PFP 2000 2000 5 450 754 1390 260 006 2892 13996 3914 1314 GS006 -
PFP 2000 2000 6 500 804 1400 260 007 3102 17270 4552 1652 GS007 -
PFP 3200 3200 2 360 664 1360 260 004 2444 8452 4880 720 GS004 EMBRC003
PFP 3200 3200 3 400 704 1390 260 005 2807 12801 5192 1032 GS005 -
PFP 3200 3200 4 500 804 1400 260 007 3110 17400 5625 1465 GS007 -
PFP 3200 3200 5 550 904 1400 260 008 3370 22150 5986 1826 GS008 -
PFP 3200 3200 6 600 954 1400 260 008 3609 271206 6373 2213 GS008 -
Appareils de levage Embases standards et gabarits d'ancrage
NOTE
Pour la fixation des potences sur fût, nous recommandons la réalisation d’un massif, dont des dimensions indicatives figurent ci-dessous.
Précisons diverses
• Les dimensions des massifs bétons (cote L et cote 1000) sont données à titre indicatif, prévues sur la base d’une résistance du sol à la pression de 1 da N/cm 2.
• En fonction des caractéristiques réelles du sol, seuls des spécialistes du génie-civil peuvent valider ces cotes.
• Il est conseillé d’utiliser nos kits d’ ancrage à défaut de quoi notre responsabilité n’ est pas engagée.
Le kit d’ancrage est composé :
• d’un gabarit pour la disposition des tiges,
• des tiges d’ancrage et des écrous pour le réglage et la fixation de la potence.
Les tiges d’ancrage sont dimensionnées en fonction de la charge et de la portée de la potence.
Référence Diamètre Diamètre Diamètre Nombre Gabarits Tiges d'ancrage
A mm B mm C mm de trous Référence J K Diamètre M Y
001 410 330 30 4 GS-001 100 180 M27 962
002 500 430 30 6 GS-002 100 180 M27 962
003 620 530 33 6 GS-003 110 300 M30 1000
004 750 650 33 6 GS-004 110 300 M30 1000
005 980 880 36 6 GS-005 120 300 M33 988
006 980 880 36 8 GS-006 120 300 M33 988
007 980 880 36 12 GS-007 120 300 M33 988
008 1300 1100 36 18 GS-008 120 300 M33 988
O 100 O B
O A O C O M
Féraillage suivant génie-civil
Alimentation électrique Calage béton sans
retreint après réglage
JK
Y
Voir fiches potences
50 1000
Appareils de levage Embases de répartition
NOTE
Pour chevilles mécaniques ou chimiques non fournies.
AVERTISSEMENT : l’utilisation d’une embase de répartition se justifie uniquement si la mise en oeuvre d’un massif béton est impossible.
L’ épaisseur de la dalle et la qualité du béton doivent être compatibles avec le couple de renversement (CR) indiqué dans le tableau des caractéristiques techniques de la potence.
Il est de la responsabilité du client de vérifier ces compatibilités.
En tout état de cause, nous dégageons notre responsabilité quant à la tenue de ce mode de fixation.
NOTE
Ce système est recommandé pour la mise en place des potences murales.
Il facilite le montage et garantit le bon positionnement des équerres.
Il permet :
• de bien respecter les entre-axes de fixation des équerres
• d’obtenir un parfait alignement des équerres.
TYPE A TYPE B TYPE C
PLAQUE DE MAINTIEN D'EQUERRES
Référence A x A B x B Diamètre Nombre Epaisseur CR maxi Diamètre
mm mm trous mm de trous mm n.daN cheville mm
EMBRC00 400 300 20 8 15 500 16
EMBRC01 600 500 20 8 15 1500 16
EMBRC02 800 700 20 12 20 3800 16
EMBRC03 980 900 20 16 20 6000 16
EMBRC04 1200 1100 25 16 20 8000 20
EMBRC05 1500 1400 25 16 25 12000 20
Appareils de levage Portiques
Gamme standard modèle TDL
Modèle Capacité Portée Dimensions (mm) HSF 2 m HSF 2,5 m HSF 3 m
kg m IPE A Diam B C Poids (kg) C Poids (kg) C Poids (kg)
TDL 500 500 2,5 120 40 125
1113
105
1323 120
1533 135
TDL 500 500 3 120 40 125 110 125 140
TDL 500 500 4 160 40 125 120 135 150
TDL 500 500 5 160 40 125 155 175 190
TDL 1000 1000 2,5 140 40 125 110 125 140
TDL 1000 1000 3 160 40 125 125 150 160
TDL 1000 1000 4 180 40 125 155 170 185
TDL 1000 1000 5 200 40 125 190 205 220
TDL 1600 1600 2,5 180 40 125 125 150 160
TDL 1600 1600 3 200 40 125 145 170 180
TDL 1600 1600 4 220 40 125 180 200 215
TDL 1600 1600 5 240 40 125 255 285 290
TDL 2000 2000 2,5 200 40 125 180 205 240
TDL 2000 2000 3 220 40 125 205 230 260
TDL 2000 2000 4 240 40 125 250 285 305
TDL 2000 2000 5 240 40 125 280 305 340
TDL 3200 3200 2,5 220 50 200 190 225 250
TDL 3200 3200 3 240 50 200 220 245 275
TDL 3200 3200 4 270 50 200 270 305 325
TDL 3200 3200 5 300 50 200 345 360 425
INFORMATION
Autres capacités disponibles sur demande.
Portique non roulant en charge TDL
Capacité 500 - 3200 kg
Le portique TDL n’est pas déplaçable en charge.
Caractéristiques
• Hauteur sous fer maxi de 3 m.
• Conception et réalisation selon les règles de la FEM groupe 4.
• 4 roues polyamide pivotantes.
• Peinture polyuréthane RAL 1028.
• Montant monobloc
• Portique démontable en 3 éléments.
• Vitesse de translation maxi 6 m/mn.
• Vitesse de levage maxi 8 m/mn.
Options
• Roues avec frein de parking.
• Ligne d’alimentation
Appareils de levage Portiques
Gamme standard modèle TDT
INFORMATION
Autres capacités disponibles sur demande.
Portique non roulant en charge TDT
Capacité 1000 - 5000 kg
Le portique TDT n’est pas déplaçable en charge.
Caractéristiques
• Hauteur sous fer de 2 à 5 m.
• Conception et réalisation selon les règles de la FEM groupe 4.
• 4 roues polyamide pivotantes.
• Peinture polyuréthane RAL 1028.
• Portique démontable en 3 éléments.
• Vitesse de translation maxi 6 m/mn.
• Vitesse de levage maxi 8 m/mn.
Options
• Roues avec frein de parking.
• Ligne d’alimentation
Modèle Capacité Portée Dimensions (mm) HSF 2 m HSF 2,5 m HSF 3 m HSF 3,5 m HSF 4 m HSF 4,5 m HSF 5 m kg m IPE A Diam B D Poids (kg) D Poids (kg) D Poids (kg) D Poids (kg) D Poids (kg) D Poids (kg) D Poids (kg) TDT 1000 1000 2,5 140 40 125
1113 160
1323 180
1533 205
1743 230
1954 260
2164 280
2374 310
TDT 1000 1000 3 160 40 125 173 200 225 250 275 300 325
TDT 1000 1000 4 180 40 125 200 230 250 275 305 325 355
TDT 1000 1000 5 200 40 125 240 270 290 315 345 365 395
TDT 2000 2000 2,5 200 40 125 200 230 250 290 320 345 380
TDT 2000 2000 3 220 40 125 225 255 280 310 345 370 400
TDT 2000 2000 4 240 40 125 270 300 330 355 390 415 445
TDT 2000 2000 5 240 40 125 300 330 360 390 420 445 480
TDT 3200 3200 2,5 220 50 200 215 245 275 305 335 360 395
TDT 3200 3200 3 240 50 200 245 275 305 330 365 390 420
TDT 3200 3200 4 270 50 200 295 325 355 385 415 440 475
TDT 3200 3200 5 300 50 200 365 395 425 455 485 510 540
TDT 5000 5000 2,5 270 65 250 280 315 355 390 430 465 500
TDT 5000 5000 3 300 65 250 320 355 390 430 470 495 540
TDT 5000 5000 4 330 65 250 390 425 460 500 540 570 610
TDT 5000 5000 5 360 65 250 485 520 555 590 635 665 710
Appareils de levage Portiques
Gamme standard modèle PRC
Modèle Capacité Portée Dimensions (mm) Poids (kg) pour HSF
kg m IPE Diam B M N 3 m 3,5 m 4 m 4,5 m 5 m
PRC 500 500 2,5 180 150 2650 1780 246 261 275 290 281
PRC 500 500 3 180 150 3150 2280 256 271 285 300 291
PRC 500 500 3,5 180 150 3650 2780 265 280 294 309 300
PRC 500 500 4 180 150 4150 3280 275 290 304 319 310
PRC 500 500 4,5 180 150 4650 3780 284 299 313 328 319
PRC 500 500 5 180 150 5150 4280 294 309 323 338 329
PRC 1000 1000 2,5 200 200 2650 1780 263 274 284 295 367
PRC 1000 1000 3 200 200 3150 2280 274 285 295 306 379
PRC 1000 1000 3,5 200 200 3650 2780 285 296 306 317 390
PRC 1000 1000 4 200 200 4150 3280 296 307 317 328 402
PRC 1000 1000 4,5 200 200 4650 3780 326 337 347 358 432
PRC 1000 1000 5 200 200 5150 4280 339 350 360 371 446
PRC 1600 1600 2,5 220 200 2680 1750 347 365 383 401 501
PRC 1600 1600 3 220 200 3180 2250 358 376 394 412 512
PRC 1600 1600 3,5 220 200 3680 2750 369 387 405 423 524
PRC 1600 1600 4 220 200 4180 3250 380 398 416 434 535
PRC 1600 1600 4,5 240 200 4680 3750 458 476 494 512 603
PRC 1600 1600 5 240 200 5180 4250 473 491 509 527 619
INFORMATION
Autres capacités disponibles sur demande.
Disponible jusqu'à 3200 kg.
Ne pas tracter avec un engin motorisé.
Portique roulant en charge PRC
Capacité 500 - 3200 kg
Déplaçable en charge sur un sol plat, lisse et propre.
Caractéristiques
• Hauteur sous fer de 2,5 à 5 m.
• Conception et réalisation selon les règles de la FEM groupe 4.
• 4 roues polyamide pivotantes.
• Peinture polyuréthane RAL 1028.
• Montant monobloc.
• Portique démontable en 3 éléments.
• Vitesse de translation maxi 6 m/mn.
• Vitesse de levage maxi 8 m/mn.
Options
• Roues avec frein de parking.
• Ligne d’alimentation
Appareils de levage Portiques aluminium
Gamme standard modèle PAF
Portique fixe en aluminium PAF
Capacité 750 - 1500 kg
Caractéristiques
• Portiques fixes repliables
• Hauteur sous fer maxi de 4 m
• Montage facile par assemblage
• Réglages en hauteur
• Grande mobilité : s’adapte à toutes les situations
• Utilisation en atelier et sur chantier
• Chariot porte-palan manuel avec frein inclus
• 3 modèles, 3 capacités
Modèle Capacité Longueur de poutre
Point d'accrochage au boulon du chariot
roulant
Hauteur totale
Bord inférieur de poutre
en alu
Plage de réglage
Montant latéral
Poids
kg Ecratement mm
Total mm
min mm
maxi mm
min mm
maxi mm
min mm
maxi mm
Support de poutre mm
Pied de réglage mm
Largeur mm
Hauteur
mm kg
PAF1T4MP 1000 4000 4100 1260 2360 1640 2740 1350 2450 700
400
1300 1160 91
PAF1T5MP 1000 5000 5100 1260 2360 1640 2740 1350 2450 700 1300 1160 103
PAF1T6MP 1000 6000 6100 1260 2360 1640 2740 1330 2430 700 1300 1160 117
PAF1T7MP 1000 7000 7100 1260 2360 1640 2740 1330 2430 700 1300 1160 126
PAF1T8MP 1000 8000 8100 1260 2360 1640 2740 1330 2430 700 1300 1160 167
PAF1,5T4MP 1500 4000 4100 1260 2360 1640 2740 1330 2430 700 1300 1160 99
PAF1,5T5MP 1500 5000 5100 1260 2360 1640 2740 1330 2430 700 1300 1160 128
PAF1,5T6MP 1500 6000 6100 1260 2360 1640 2740 1330 2430 700 1300 1160 141
PAF1T4MM 1000 4000 4100 1740 2990 2120 3370 1830 3080 850 1740 1540 97
PAF1T5MM 1000 5000 5100 1740 2990 2120 3370 1830 3080 850 1740 1540 109
PAF1T6MM 1000 6000 6100 1740 2990 2120 3370 1810 3060 850 1740 1540 123
PAF1T7MM 1000 7000 7100 1740 2990 2120 3370 1810 3060 850 1740 1540 132
PAF1T8MM 1000 8000 8100 1740 2990 2120 3370 1810 3060 850 1740 1540 173
PAF1,5T4MM 1500 4000 4100 1740 2990 2120 3370 1810 3060 850 1740 1540 105
PAF1,5T5MM 1500 5000 5100 1740 2990 2120 3370 1810 3060 850 1740 1540 134
PAF1,5T6MM 1500 6000 6100 1740 2990 2120 3370 1810 3060 850 1740 1540 147
PAF1T4MG 1000 4000 4100 2320 4020 2700 4400 2410 4110 1300 2240 1970 149
PAF1T5MG 1000 5000 5100 2320 4020 2700 4400 2410 4110 1300 2240 1970 161
PAF1T6MG 1000 6000 6100 2320 4020 2700 4400 2390 4090 1300 2240 1970 175
PAF1T7MG 1000 7000 7100 2320 4020 2700 4400 2390 4090 1300 2240 1970 184
PAF1T8MG 1000 8000 8100 2320 4020 2700 4400 2390 4090 1300 2240 1970 225
PAF1,5T4MG 1500 4000 4100 2320 4020 2700 4400 2390 4090 1300 2240 1970 157
PAF1,5T5MG 1500 5000 5100 2320 4020 2700 4400 2390 4090 1300 2240 1970 186
PAF1,5T6MG 1500 6000 6100 2320 4020 2700 4400 2390 4090 1300 2240 1970 199
Appareils de levage Portiques aluminium
Gamme standard modèle PAR
Modèle Capacité Longueur de poutre
Point d'accrochage au boulon du chariot
roulant
Hauteur totale
Bord inférieur de poutre
en alu
Plage de réglage
Montant latéral
Poids
kg Ecratement mm
Total mm
min mm
maxi mm
min mm
maxi mm
min mm
maxi mm
Support de poutre mm
Largeur mm
Hauteur
mm kg
PAR1T4MP 1000 4000 4100 1730 2130 2110 2510 1820 2220 400 1490 1430 167
PAR1,5T4MP 1500 4000 4100 1730 2130 2100 2510 1800 2220 400 1490 1430 175
PAR1T4MM 1000 4000 4100 2170 3020 2550 3400 2260 3110 850 2000 1870 189
PAR1,5T4MM 1500 4000 4100 2170 3020 2500 3400 2240 3090 850 2000 1870 197
PAR1T4MG 1000 4000 4100 2500 3800 2880 4180 2590 3890 1300 2320 2140 207
PAR1,5T4MG 1500 4000 4100 2500 3800 2880 4180 2570 3870 1300 2320 2140 215
Portique roulant en charge aluminium PAR
Capacité 1000 - 1500 kg
Caractéristiques
• Portique roulant repliable
• Déplaçable en charge sur sol lisse et propre
• Hauteur sous fer maxi de 4,11 m
• Montage facile par emboîtement et sans vis
• Hauteur et passage entre montants réglables
• Grande mobilité : s’adapte à toutes les situations
• 4 roues directrices polyuréthane avec frein intégré
• Utilisation en atelier
• Chariot porte-palan manuel avec frein inclus
• 3 modèles : 2 capacités
Appareils de levage Alimentation électrique
Alimentation électrique par câble plat
L’alimentation électrique par câble plat constitue un ensemble complet contenant toutes les pièces nécessaires à l’alimentation électrique du palan.
Caractéristiques
• Câble plat en 4 x 2,5 mm 2 adapté aux palans électriques jusqu’à un courant absorbé de 25 A.
• La flèche du câble est de 700 mm. Les chariots porte câbles sont en plastique et supportent jusqu’à 10 kg.
• Les galets sont équipés d’un palier lisse en bronze ou à bille.
• Les rails, les griffes de suspension et les éclisses sont galvanisés pour les protéger de la corrosion.
Options
• Set de suspension composé de bras support et de griffes de serrage pour le montage sur une poutre.
• Bras et chariot entraîneur
• Un interrupteur cadenassable 400 V 50 Hz
Kit de base
• Un support d’extrémité
• Une butée de fin de course
• Un chariot d’entraîneur
• Deux embouts de fermeture
Rail CGriffe de suspension Eclisse
Griffe de serrage
Bras support
Chariot porte câble
Chariot d’entraînement Support d’extrémité
Bras d’entraînement
Câble plat
Interrupteur cadenassable
INFORMATION
Contenu de la livraison en fonction de la longueur de
l’installation.
Appareils de levage Alimentation électrique
Rail C Griffe de serrage Bras support
Contenu de la livraison du set d’alimentation électrique
Modèle Code EAN
4025092*
Code EAN Set de suspension 4025092*
Longueur alimen- tation
m
Direction maxi
m
Longueur du câble
m
Nombre de chariots
Support de rails
Nombre d’éclisses
Ligne d’alimentation de 4,0 m de long *059305 *059398 4 3.5 9 2 4 0
Ligne d’alimentation de 6,0 m de long *059312 *059404 6 5.4 11 3 5 1
Ligne d’alimentation de 8,0 m de long *059329 *059411 8 7.3 13 5 6 1
Ligne d’alimentation de 10,0 m de long *059336 *059428 10 9.2 15 6 7 2
Ligne d’alimentation de 12,0 m de long *059343 *059435 12 11.0 17 8 8 2
Ligne d’alimentation de 14,0 m de long *059350 *059442 14 12.9 19 9 9 3
Ligne d’alimentation de 16,0 m de long *059367 *059459 16 14.8 21 11 10 3
Ligne d’alimentation de 18,0 m de long *059374 *059466 18 16.7 23 12 11 4
Ligne d’alimentation de 20,0 m de long *059381 *059473 20 18.5 25 14 12 4
Chariot Chariot d’entraînement Griffe de suspension Eclisse Rail C
