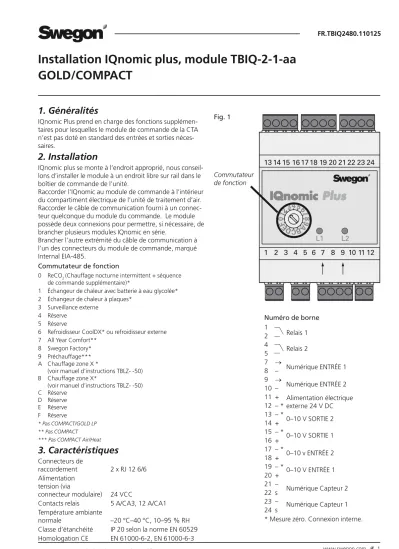

Installation IQnomic plus, module TBIQ-2-1-aa GOLD/COMPACT
1. Généralités
IQnomic Plus prend en charge des fonctions supplémen- taires pour lesquelles le module de commande de la CTA n’est pas doté en standard des entrées et sorties néces- saires.
2. Installation
IQnomic plus se monte à l’endroit approprié, nous conseil- lons d’installer le module à un endroit libre sur rail dans le boîtier de commande de l’unité.
Raccorder l’IQnomic au module de commande à l’intérieur du compartiment électrique de l’unité de traitement d’air.
Raccorder le câble de communication fourni à un connec- teur quelconque du module du commande. Le module possède deux connexions pour permettre, si nécessaire, de brancher plusieurs modules IQnomic en série.
Brancher l’autre extrémité du câble de communication à l’un des connecteurs du module de commande, marqué Internal EIA-485.
Commutateur de fonction
0 ReCO2 (Chauffage nocturne intermittent + séquence de commande supplémentaire)*
1 Échangeur de chaleur avec batterie à eau glycolée*
2 Échangeur de chaleur à plaques*
3 Surveillance externe 4 Réserve
5 Réserve
6 Refroidisseur CoolDX* ou refroidisseur externe 7 All Year Comfort**
8 Swegon Factory*
9 Préchauffage***
A Chauffage zone X *
(voir manuel d’instructions TBLZ- -50) B Chauffage zone X*
(voir manuel d’instructions TBLZ- -50) C Réserve
D Réserve E Réserve F Réserve
* Pas COMPACT/GOLD LP
** Pas COMPACT
Commutateur de fonction Fig. 1
Relais 1 Relais 2
Numérique ENTRÉE 1 Numérique ENTRÉE 2 Alimentation électrique externe 24 V DC 0–10 V SORTIE 2
1 2 3 4 56 7 8 910 1112 13141516 171819202122 2324
L1 L2
4567
89
BCD A EF 0123
1 2 3
20 21
60 61
4. FONCTION 4.1 ReCO
2Le module IQnomic Plus peut être utilisé pour la fonction ReCO2 (sélecteur en position 0, voir fi gure 1).
La fonction est activée via la télécommande ou via l’interface de communication de la centrale GOLD.
Le module commande les registres de mélange et d’air extérieur.
Connecter le signal de retour de l’actionneur du registre de mélange à la borne 18 (+) du module. Ne pas connec- ter le signal de retour du registre d’air ; la surveillance est assurée par l’alarme de débit.
Connecter le signal de commande de l’actionneur du registre de mélange à la borne 14 (+) du module. Connec- ter le signal de commande de l’actionneur du registre d’air extérieur à la borne 6 (+) du module.
Lorsque la fonction est commandée à partir d’un capteur CO2 externe ou similaire avec signal 0- 0 VDC, le connec- teur aux bornes 9 (-) et 20 (+).
Chauffage nocturne intermittent + séquence de com- mande supplémentaire
Le module s’utilise également pour associer un chauffage nocturne intermittent et des fonctions de séquences de commande supplémentaires (sélecteur en position 0, voir Fig. 1).
Connecter le registre de recyclage de la même manière que pour le ReCO2, voir Fig. 2.
Fig. 2
Unité de commande
GOLD
* l’alimentation 24 V ca peut être con- nectée à l’unité de commande, bornes 60 (G) et 61 (G0).
** Voir les instruc- tions relatives aux capteurs CO2 Swe- gon, ELQZ-2-504 ou ELQZ-2-504-2.
*** Lorsque le registre d’air extérieur ne dispose pas d’un retour à ressort, il n’est pas nécessaire de le connecter à l’alimentation 24 V (G) via le relais de commande (20-21).
Registre de recyclage/
Registre interne
Registre d’air extérieur/Registre externe
Capteur CO2**
ELQZ-2-504
Positionner le sélecteur de fonctions sur 0.
*
***
4.2 Échangeur de chaleur avec batterie à eau glycolée
Le module IQnomic Plus peut être utilisé pour la fonction récupération sur batteries à eau.
Un module IQnomic Plus équipe en standard toutes les centrales GOLD CX. Le sélecteur de fonctions du module IQnomic Plus est positionné sur 1.
Le module commande la pompe de circulation de l’unité de raccords ainsi que le régulateur de vanne sur l’échangeur à batterie.
Une sonde de limitation est connectée au module. Les valeurs relevées par la sonde de température (type sonde de contact) évite que l’eau circulant dans la batterie d’air extrait n’atteigne des températures susceptibles de provo- quer le gel.
L’unité GOLD CX exige une communication avec un mo- dule IQnomic Plus (1) pour qu’aucune alarme ne déclen- che.
Le contacteur commandant le circulateur est connecté aux bornes 1 et 2 du module.
Le signal de retour du contacteur est connecté aux bornes 7 et 8 du module.
Le signal de commande (Y) du régulateur de vanne est connecté à la borne 6 (+) du module.
Le signal de position de vanne (U) est connecté à la borne 20 (+) du module.
Les conducteurs alimentant le régulateur de vanne en courant 24 V doivent être connectés aux bornes 203 (G0) et 204(G). Un cavalier doit être installé entre la borne 12 du module et la borne 203 (GO) pour servir de référence aux signaux de contrôle.
Connecter les conducteurs de la sonde de température aux bornes 24 (fi l blanc) et 23 (fi l brun).
13141516 171819202122 2324 101 203
Régulateur de vanne
Sonde de température*
Vert Brun Jaune
Blanc Brun
Blanc
4.3 Échangeur de chaleur à plaques
Le module IQnomic Plus peut être utilisé pour la fonction récupération par échangeur à plaques.
Un module IQnomic Plus équipe en standard toutes les centrales GOLD PX. Le sélecteur de fonctions du module IQnomic Plus est positionné sur 2.
Le module commande les registres de dérivation et d’antigel de l’échangeur à plaques.
Deux sondes de limitation sont connectées au module. Les valeurs relevées par la sonde de température (type sonde de contact) évite que la température du fi lm au niveau des passages d’air extrait du cube échangeur n’atteigne des températures susceptibles de provoquer le gel.
L’unité GOLD PX exige une communication avec un modu- le IQnomic Plus (2) pour qu’aucune alarme ne déclenche.
Le signal de commande (Y) de l’actionneur de registre est connecté à la borne 6 (+) du module.
Le signal de retour (U) de l’actionneur de registre est con- necté à la borne 20 (+) du module.
Les conducteurs alimentant le régulateur de vanne en courant 24 V doivent être connectés aux bornes 201 (G0) et 202(G). Un cavalier doit être installé entre la borne 12 du module et la borne 201 (GO) pour servir de référence aux signaux de contrôle.
Connecter les conducteurs d’une sonde de température aux bornes 24 (fi l blanc) et 23 (fi l brun), et ceux de l’autre sonde aux bornes 22 (fi l blanc) et 21 (fi l brun).
13141516 171819202122 2324 201
202
4567
89
0 A
123
Actionneur de
registre Sonde de
tempéra- ture 1*
Noir Rouge Gris
Rose Brun
Blanc
Sonde de température Brun 2*
Blanc
4.4 Surveillance externe
Le modules IQnomic Plus peut être utilisé pour la surveillance extérieure à l’aide de signaux analogiques et numériques (sélecteur en position 3, voir fi gure 1) lorsque les moyens de communication classiques avec la CTA ne peuvent être utilisés.Le module peut notamment être utilisé, si l’unité doit être régulée/surveillée via le système DUC ou PLC. La fonction peut être activée au niveau de la télécommande de l’unité ou via l’interface de communication.
Relais 1 Connecte les bornes 1 et 2 lorsque le régulateur du terminal indique Fonction sélectionnée*, active. Fonction programmée en usine : Besoin de chaleur de l’échangeur de chaleur.
Relais 2 Connecte les bornes 4 et 5 lorsque le régulateur du terminal indique Fonction sélectionnée*, active. Fonction programmée en usine :
Besoin de refroidissement.
Entrée num. 1 Réinitialise toutes les alarmes possibles à la fermeture. Arrêt eau chaude, arrêt eau froide, réinitialisation alarme.
Entrée num. 2 Réinitialise toutes les alarmes possibles à la fermeture. Arrêt eau chaude, arrêt eau froide, réinitialisation alarme.
Capteur num. 1 Réserve Capteur num. 2 Réserve 0–10 V Entrée 1 Réserve 0–10 V Entrée 2 Réserve
0–10 V Sortie 1 Indique le débit d’air de pulsion actuel, de 0 au régime maxi de l’unité.
0–10 V Sortie 2 Indique le débit d’air extrait actuel, de 0 au régime maxi de l’unité.
* Indication possible à obtenir pour les deux fonctions ci-dessous : GOLD/COMPACT
Mode FROID, Mode CHAUD, Besoin de refroidissement, Besoin de cha- leur échangeur, Besoin de chaleur post-chauffage, Réduction de l’air de pulsion, Réduction puissance batterie électrique, Chauffage intermittent nuit, Rafraîchissement par nuit d’été, Mode MATIN, Dégivrage échan- geur.
GOLD RX/PX/CX/SD
Séquence supplémentaire de commande du chauffage, séquence supp- lémentaire de commande du refroidissement, relais registre, relais de fonctionnement, mode automatique, mode manuel, séquence supplé- mentaire de commande de l’eau chaude, séquence supplémentaire de commande de l’eau froide.
4.5 Unité de refroidissement CoolDX ou unité externe des CTA COMPACT et GOLD
Un module IQnomic Plus équipe en standard toutes les unités CoolDX, pour une régulation externe du refroidis- sement des CTA COMPACT et GOLD. Sinon, le module est un accessoire en option (positionner le sélecteur de fon- ction sur 6. Voir la fi gure 1).
Le refroidissement souhaité se règle à partir de la télécom- mande de la CTA. Pour le CoolDX, voir la Section 4.5.1;
pour une régulation externe (à distance) du refroidisse- ment, voir la Section 4.5.2.
4.5.1 Cool DX
L’unité de refroidissement CoolDX est installé et testé en usine.
Lorsque la fonction CoolDX de la télécommande est sélectionnée, la fonction de refroidissement automatique doit être réglée sur refroidissement On/Off en 3 étapes en mode binaire.
Les sorties de relais du module IQnomic Plus, DO 1 (bornes 1-2) et DO 2 (bornes 4-5), commandent les deux compres- seurs de l’unité de refroidissement.
Les entrées numériques DI 1 (bornes 7-8) et DI 2 (bornes 9-10) reçoivent les réponses des contacteurs des compres- seurs. En l’absence de réponse des contacteurs ou en cas de réponses constantes de ceux-ci, l’alarme n° 85 ou 86 se déclenche.
La sortie analogique AO 2 (borne 14 (+)) permet une modulation 5 V servant de référence pour la supervision des commutateurs de pression en service via les entrées analogiques AI 1 et AI 2.
Fig. 6
1 6 2 4 3 5 7 8 10 9 11 12 13 18 14 16 15 17 19 20 22 21 23 24
L1 L2
4567
89
BCD A EF
0123
4.5.2 Unité de refroidissement externe des CTA COM- PACT et GOLD
Lorsque le module IQnomic Plus est utilisé pour la régula- tion d’autres vannes de circuits ou équipements de refroi- dissement (régulation externe), poser un cavalier sur les entrées (sauf si elles servent aux alarmes externes). Poser également un cavalier de la borne 14 à la borne 20 et à la borne 18 (sauf si elles servent aux commutateurs externes de pression en service).
Le module IQnomic Plus numéro 6 doit être activé manuel- lement dans la télécommande.
Les sorties de relais, DO 1 (bornes 1-2) et DO2 (bornes 4-5) sont utilisés pour la régulation marche/arrêt des unités de refroidissement ou la pompe de circulation de l’eau de refroidissement.
Les entrées numériques, DI 1 (bornes 7-8) et DI 2 (bornes 9-10), peuvent être utilisées pour des alarmes externes à fonction normalement fermée. Le texte d'alarme sera identique à celui du CoolDX (Alarmes 85 et 86).
La sortie analogique AO 1 (borne 15 (+)) est utilisée en modulation 0-10 V vers le servomoteur de la vanne du circuit de refroidissement ou l’équipement de refroidisse- ment à puissance régulée.
La sortie analogique AO 2 (borne 14 (+)) permet une modulation 5 V servant de référence pour la supervision des commutateurs de pression en service via les entrées analogiques AI 1 et AI 2. 0 V sur l’entrée AI 1 bloque la sortie DO 1, et 0 V sur l’entrée AI 2 bloque la sortie DO 2.
Chaque relais est mis sous tension lorsque l’entrée est à nouveau à 5 V et que le délai de redémarrage a expiré.
4.6 All Year Comfort
Le module IQnomic Plus peut être utilisé pour la fonction All Year Comfort (sélecteur en position 7, voir fi gure 1).
Voir le guide des fonctions All Year Comfort et les instruc- tions d’installation de l’armoire d’équipements TBLZ-1-59.
4.7 Swegon Factory
Le module IQnomic Plus peut être utilisé pour la fonction Swegon Factory (sélecteur en position 8, voir fi gure 1) lors- que des diffuseurs à faible vitesse de type BOOSTER avec moteur de registre sont utilisés. Le relais 1 du module tire lorsque la température de l’air de pulsion est supérieure
1 2 3 4 5 6 7 8 910 1112 13141516 171819202122 2324
L1 L2
4567
89
BCD A EF 0123 9
GOLD LP/
COMPACT GOLD RX/PX/CX/SD
10 60 61
Servomoteur de vanne, refroidiss.
Type 24 V ca ou 0-10 V cc
Pompe de circ.
ou Compresseur 1 Compresseur 2
Fig. 5
G G0 Y
Module de commande
4.7 Préchauffage
Le module IQnomic Plus peut être utilisé pour la fonction préchauffage (sélecteur en position 9, voir fi gure 1).
La fonction est activée via la télécommande ou via l’interface de communication de la centrale GOLD.
Le module commande une batterie de chauffage à eau (fi g. 7) ou électrique (fi g. 8).
Connexion d’une batterie à la CTA GOLD, TBLA Connecter le signal de commande 0 -10 V cc pour le système électrique ou l’actionneur de vanne aux bornes 15 (-) et 16 (+).
Connecter les pompes aux bornes 1 et 2.
Connecter les capteurs antigel du système à batterie à eau aux bornes 21 et 22. En cas d’utilisation d’une batterie électrique à air, la fermeture doit pouvoir être obtenue à partir de contacts libres de potentiel.
Connecter les capteurs de température (TBLZ-1-30) desti- nés au préchauffage aux bornes 23 et 24.
Fig. 7
* Les conducteurs d’alimentation 24 V CA peuvent être connectés aux bornes 60 (G) et 61 (G0) de l’unité de com- mande de la CTA.
** La polarité des capteurs thermiques numériques doit être respectée. Veiller à ce point lors du raccorde- ment des conducteurs.
1 2 3 4 5 6 7 8 9 10 1112 13141516 171819202122 2324
L1 L2
4567
89
BCD A EF
0123
Capteur temp. ** pour préchauffage
24 VAC*
Régulateur de
vanne G G0 Y
Surchauffe capteur antigel**
Commande du circulateur
T1 GR R1
RD
Prise jack pour montage mural, 019611
Brun Blanc
– S – S
Connexion d’une batterie électrique standard à la CTA GOLD, TBLE
Les batteries TBLE standards sont munies de raccords rapi- des permettant le branchement au câble de commande.
Brancher le raccord rapide sur l’adaptateur (TBLZ-1-55);
de là, poursuivre avec des câbles libres comme illustré à la Figure 8 ou, comme alternative, couper le câble de com- mande au niveau du connecteur rapide et le dénuder sur environ 100 mm.
– Connecter le fi l blanc/orange ou blanc à la borne 21.
– Connecter le fi l bleu à la borne 22.
– Connecter le fi l blanc/bleu ou bleu clair à la borne 15.
– Connecter le fi l orange à la borne 16.
Les autres fi ls ne sont pas utilisés pour la connexion de l’équipement de préchauffage.
1 2 3 4 5 6 7 8 9 10 1112 13141516 171819202122 2324
L1 L2
4567
89
BCD A EF
0123
** La polarité des capteurs thermi- ques numériques doit être respectée.
Veiller à ce point lors du raccorde- ment des conduc-
Capteur de température** pour préchauffage d’air
0-10 V Batterie
électrique à air. Swegon Standard avec câble de comman- de, 8 pôles
G0 Prot. contre la surchauffe
– S – S R1 RD Adaptateur pour montage
mural, 8 broches, TBLZ-1-55
BL OR BK RD
WH BR YL GR
T1 GR
Prise jack pour montage mural, 019611
24 VAC*(G0) (G)
