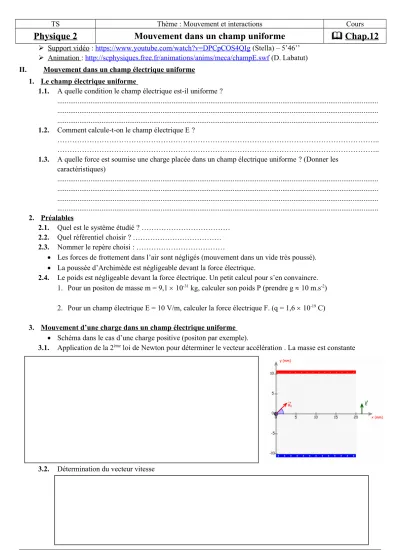

TS Thème : Mouvement et interactions Cours
Physique 2 Mouvement dans un champ uniforme Chap.12
Support vidéo : https://www.youtube.com/watch?v=DPCpCOS4QIg (Stella) – 5’46’’
Animation : http://scphysiques.free.fr/animations/anims/meca/champE.swf (D. Labatut) II. Mouvement dans un champ électrique uniforme
1. Le champ électrique uniforme
1.1. A quelle condition le champ électrique est-il uniforme ?
...
...
...
1.2. Comment calcule-t-on le champ électrique E ?
………..
………..
1.3. A quelle force est soumise une charge placée dans un champ électrique uniforme ? (Donner les caractéristiques)
...
...
...
...
2. Préalables
2.1. Quel est le système étudié ? ………
2.2. Quel référentiel choisir ? ………
2.3. Nommer le repère choisi : ………
Les forces de frottement dans l’air sont négligés (mouvement dans un vide très poussé).
La poussée d’Archimède est négligeable devant la force électrique.
2.4. Le poids est négligeable devant la force électrique. Un petit calcul pour s’en convaincre.
1. Pour un positon de masse m = 9,1 10-31 kg, calculer son poids P (prendre g 10 m.s-2) 2. Pour un champ électrique E = 10 V/m, calculer la force électrique F. (q = 1,6 10-19 C) 3. Mouvement d’une charge dans un champ électrique uniforme
Schéma dans le cas d’une charge positive (positon par exemple).
3.1. Application de la 2ème loi de Newton pour déterminer le vecteur accélération . La masse est constante
3.2. Détermination du vecteur vitesse
05/02/2022 tempfile_1634.doc 1/2
3.3. Détermination du vecteur position
3.4. Equation de la trajectoire de la charge
Q.C.M.
Source : http://www.qcmweb.fr/entrainement.php?numqcm=157 1) On applique une tension électrique entre 2 plaques horizontales
parallèles séparées d’une distance d. Il se crée un champ électrostatique E entre les plaques.
E est parallèle aux plaques.
E est perpendiculaire aux plaques.
E est horizontal.
E est vertical.
2) On applique une tension électrique U entre 2 plaques horizontales parallèles séparées d’une distance d. Il se crée un champ électrostatique E entre les plaques.
E est orienté de la plaque chargée négativement vers la plaque chargée positivement.
E est orienté de la plaque chargée positivement vers la plaque chargée négativement.
E est uniforme entre les plaques.
3) On applique une tension électrique U entre 2 plaques horizontales parallèles séparées d’une distance d. Une particule chargée négativement est introduite entre les plaques avec une direction parallèle aux plaques.
La particule va subir une force électrostatique.
La particule va être déviée vers la plaque chargée négativement.
La particule va être déviée vers la plaque chargée positivement.
La particule ne va pas être déviée.
4) Que peut-on dire de la force électrostatique exercée sur une particule de charge q ? Elle est proportionnelle à la charge de la particule.
Elle est proportionnelle à la valeur du champ électrostatique.
Elle est de même sens que le champ électrostatique si la charge q est positive.
Elle est de sens opposé au champ électrostatique si la charge q est négative.
TOTAL : …. /10
