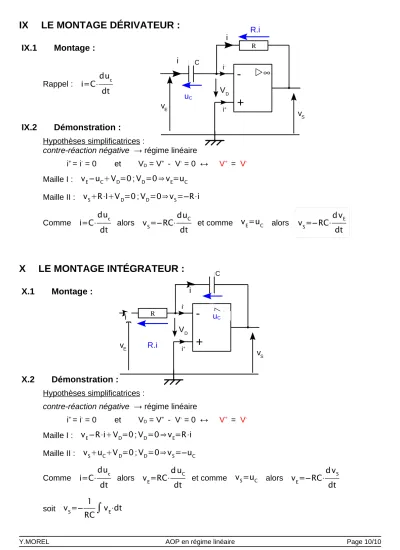

IX LE MONTAGE DÉRIVATEUR :

IX.1 Montage :

Rappel : i=C⋅ duc

dt

IX.2 Démonstration :

Hypothèses simplificatrices :

contre-réaction négative → régime linéaire

i+ = i- = 0 et VD = V+ - V- = 0 ↔ V+ = V- Maille I : vE­uCVD=0 ; VD=0⇒vE=uC

Maille II : vSR⋅IVD=0 ; VD=0⇒vS=­R⋅i

Comme i=C⋅ duc

dt alors vS=­RC⋅duC

dt et comme v

E=u

C alors vS=­RC⋅d vE dt

X LE MONTAGE INTÉGRATEUR :

X.1 Montage :

X.2 Démonstration :

Hypothèses simplificatrices :

contre-réaction négative → régime linéaire

i+ = i- = 0 et VD = V+ - V- = 0 ↔ V+ = V- Maille I : vE­R⋅iVD=0 ; VD=0⇒vE=R⋅i

Maille II : vSuCVD=0 ; VD=0⇒vS=­uC

Comme i=C⋅ duc

dt alors v

E=RC⋅d uC

dt et comme vS=uC alors v

E=­RC⋅d vS dt

soit vS=­ 1

RC

vEdt

Y.MOREL AOP en régime linéaire Page 10/10
