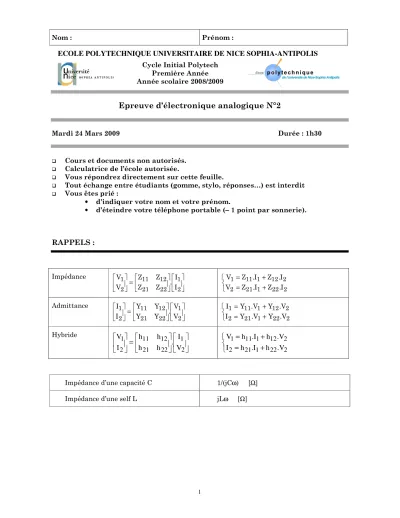

Epreuve d’électronique analogique N°2

Mardi 24 Mars 2009 Durée : 1h30

Cours et documents non autorisés.

Calculatrice de l’école autorisée.

Vous répondrez directement sur cette feuille.

Tout échange entre étudiants (gomme, stylo, réponses…) est interdit Vous êtes prié :

• d'indiquer votre nom et votre prénom.

• d’éteindre votre téléphone portable (− − − − 1 point par sonnerie).

RAPPELS :

Impédance

 

 



 



 



= 

 

 





2 1 22 21

12 11 2

1 I . I Z Z

Z Z V V

 



+

=

+

=

2 22 1 21 2

2 12 1 11 1

I . Z I . Z V

Admittance

 

 



 



 



= 

 

 





2 1 22 21

12 11 2

1 V . V Y Y

Y Y I

I

 



+

=

+

=

2 22 1 21 2

2 12 1 11 1

V . Y V . Y I

Hybride

 

 



 



 



= 

 

 





2 1 22 21

12 11 2

1 V . I h h

h h I

V

 



+

=

+

=

2 22 1 21 2

2 12 1 11 1

V . h I . h I

V . h I . h V

Impédance d’une capacité C 1/(jCω) [Ω]

Impédance d’une self L jLω [Ω]

(2)

EXERCICE I : Pompe de charge (5 pts) On considère le circuit électrique de

la figure (I.1) où les capacités C

1

et C

2

sont identiques et les diodes D

1

et D

2

sont idéales

(V

S

= 0, R

S

= 0). E

G

est un générateur de signaux carrés dont le chronogramme est donné à la figure (I.2.a). A t = 0, les capacités sont déchargées et on supposera que les temps de charge et de décharge des capacités sont très courts devant les temps hauts et bas du signal E

G.

E

_G

D

₁

D

₂

C

₁

C

₂

V

_A

V

_R

E

_G

D

₁

D

₂

C

₁

C

₂

V

_A

V

_R

Figure I.1.

I.1. Quelle sont les valeurs des tensions V

A

et V

R

entre les instants t

0

et t

1

? (0.5 pt)

I.2. Décrire le fonctionnement de ce circuit entre les temps t

1

et t

2

. (1 pt)

I.3. Décrire le fonctionnement de ce circuit entre les temps t

2

et t

3

. (1 pt)

I.4. Représenter l’évolution temporelle des tensions V

^A

et V

^R

sur la figure (I.2). (2 pts)

I.5. Vers quelle valeur tend la tension V

R

? (0.5 pt)

(3)

Figure I.2.

t 0

V

_R

(V) E

_G

(V)

t 0

V

_DD

t 0

V

_A

(V) V

_DD

− V

_DD

V

_DD

− V

_DD

t

₁

t

₂

t

₃

t

₄

t

₅

t

₆

t

₀

= 0

a

b

c

t 0

V

_R

(V) E

_G

(V)

t 0

V

_DD

t 0

V

_A

(V) V

_DD

− V

_DD

V

_DD

− V

_DD

t

₁

t

₂

t

₃

t

₄

t

₅

t

₆

t

₀

= 0

t 0

V

_R

(V) E

_G

(V)

t 0

V

_DD

E

_G

(V)

t 0

V

_DD

t 0

V

_A

(V) V

_DD

− V

_DD

V

_DD

− V

_DD

t

₁

t

₁

t t

₂₂

t t

₃₃

t t

₄₄

t t

₅₅

t t

₆₆

t

₀

= 0

t

₀

= 0

a

b

c

EXERCICE II : transistor NPN et droite de charge (11 pts)

On se propose d’étudier le montage de la figure (II.1). Les valeurs des éléments du montage sont : R = 60 Ω, R

C

= 10 Ω, V

DD

= 5 V.

Les paramètres du transistor NPN bipolaire sont β = 100, V

CEsat

= 0,2 V.

La caractéristique courant-tension de la diode base-émetteur est donnée à la figure (II.2.a).

I

_B

I

_C

V

_BE

V

_CE

R

_C

E

_G

V

_DD

R

I

_B

I

_C

V

_BE

V

_CE

R

_C

E

_G

E

_G

V

_DD

R

Figure II.1.

II.1. Etude de la diode base-émetteur

II.1.1. Quelle est la valeur de la tension de seuil, V

^S

, de la diode ? (0.5 pt)

II.1.2. Quelle est la valeur de la résistance série, R

S

, de la diode ? (0.5 pt)

(4)

II.2. Droite de charge et diode base-émetteur

On s’intéresse ici à la partie du circuit constituée du générateur E

G

= 0,6 V, de la résistance R et de la jonction base-émetteur.

II.2.1. Donner l’expression de la droite de charge (I

B

en fonction de E

G

, R et V

BE

) du montage ? On remarquera que la pente de cette droite ne dépend pas de E

G

. (1 pt)

II.2.2. Donner les coordonnées de deux points particuliers de la droite de charge. (0.5 pt)

II.2.4. Tracer la droite de charge sur la figure (II.2.a). (1 pt)

II.2.5. Déterminer graphiquement la valeur du courant I

B

qui circule dans la diode et la tension à ses bornes, V

BE

? (1 pt)

Brouillon

(5)

II.3. Variations temporelles de I

B

et V

BE

On applique un signal sinusoïdale de période T

P

, donné par :

 



 

 π +

=

P

G T

2 t sin . 4 , 0 6 , 0

E pour t ∈ [0 ; T

P

] (II.1)

II.3.1. Pour les valeurs min et max de E

G

, tracer les deux droites de charge sur la figure (II.2.a). Donner les valeurs de V

BE

lorsque I

B

= 0 pour ces deux droites de charge. (0.5 pt)

II.3.2. Donner le domaine de variation (valeurs min et max) de I

B

et V

BE

pour un période de E

^G

. (0.5 pt)

II.3.3. Sur la figure (II.4.b), tracer l’évolution temporelle de I

B

sur au moins une période.

(1.5 pts)

II.3.4. Sur la figure (II.4.c), tracer l’évolution temporelle de V

BE

sur au moins une période. (2 pts)

Figure II.2.

a b

IB(mA) 2 4 6 8 10

V_BE(V) 0,6

0,2 0,4 0,8 1

T_P

T_P IB(mA)

2 4 6 8 10

0,6

0,2 0,4 0,8 1

Figure II.2.

a b

IB(mA) 2 4 6 8 10

V_BE(V) 0,6

0,2 0,4 0,8 1

T_P

T_P IB(mA)

2 4 6 8 10

0,6

0,2 0,4 0,8 1

(6)

II.4. Variations temporelles de I

C

et V

CE

Pour les deux questions ci-après, on ne re-déterminera pas les véritables valeurs de I

C

et de V

CE

si le transistor est en régime saturé.

II.4.1. Donner les valeurs de I

C

et V

CE

lorsque E

G

= 0,2 V et dire si le transistor et en régime bloqué, linéaire ou saturé. (1 pt)

II.4.2. Donner les valeurs de I

C

et V

CE

lorsque E

G

= 1 V et dire si le transistor et en régime bloqué, linéaire ou saturé. (1 pt)

Brouillon

(7)

EXERCICE III : Paramètres des quadripôles (4 pts) III.1. (1.5 pt) Par la méthode de votre

choix, déterminer les paramètres impédances de ce quadripôle :

I

₁

V

₁

V

₂

I

₂

R

R R

R I

₁

V

₁

V

₂

I

₂

R

R R

R

(0.5 pt) Z

11

= (0.25 pt) Z

12

=

(0.5 pt) Z

²¹

= (0.25 pt) Z

²²

=

III.2. (1.5 pts) Par la méthode de votre choix, déterminer les paramètres hybrides de ce quadripôle :

R α.V

₂

I

₁

V

₂

R

I

₂

R.I

₁

V

₁

R α.V

₂

I

₁

V

₂

R

I

₂

R.I

₁

V

₁

(0.25 pt) h

11

= (0.25 pt) h

12

=

(0.5 pt) h

21

= (0.5 pt) h

22

=
