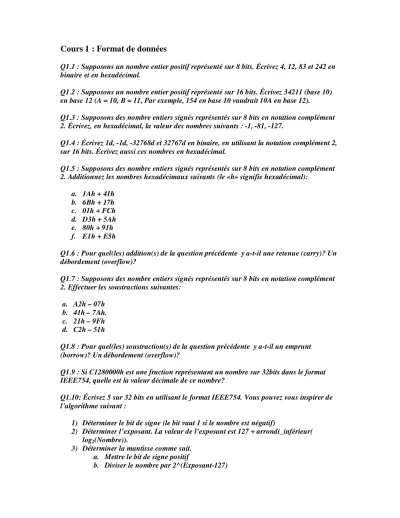

Cours 1 : Format de données
Q1.1 : Supposons un nombre entier positif représenté sur 8 bits. Écrivez 4, 12, 83 et 242 en binaire et en hexadécimal.
Q1.2 : Supposons un nombre entier positif représenté sur 16 bits. Écrivez 34211 (base 10) en base 12 (A = 10, B = 11, Par exemple, 154 en base 10 vaudrait 10A en base 12).
Q1.3 : Supposons des nombre entiers signés représentés sur 8 bits en notation complément 2. Écrivez, en hexadécimal, la valeur des nombres suivants : -1, -81, -127.
Q1.4 : Écrivez 1d, -1d, -32768d et 32767d en binaire, en utilisant la notation complément 2, sur 16 bits. Écrivez aussi ces nombres en hexadécimal.
Q1.5 : Supposons des nombre entiers signés représentés sur 8 bits en notation complément 2. Additionnez les nombres hexadécimaux suivants (le «h» signifie hexadécimal):
a. 1Ah + 41h b. 6Bh + 17h c. 01h + FCh d. D3h + 5Ah e. 80h + 91h f. E1h + E5h
Q1.6 : Pour quel(les) addition(s) de la question précédente y a-t-il une retenue (carry)? Un débordement (overflow)?
Q1.7 : Supposons des nombre entiers signés représentés sur 8 bits en notation complément 2. Effectuer les soustractions suivantes:
a. A2h – 07h b. 41h – 7Ah.
c. 21h – 9Fh d. C2h – 51h
Q1.8 : Pour quel(les) soustraction(s) de la question précédente y a-t-il un emprunt (borrow)? Un débordement (overflow)?
Q1.9 : Si C1280000h est une fraction représentant un nombre sur 32bits dans le format IEEE754, quelle est la valeur décimale de ce nombre?
Q1.10: Écrivez 5 sur 32 bits en utilisant le format IEEE754. Vous pouvez vous inspirer de l’algorithme suivant :
1) Déterminer le bit de signe (le bit vaut 1 si le nombre est négatif)
2) Déterminer l’exposant. La valeur de l’exposant est 127 + arrondi_inférieur(
log2(Nombre)).
3) Déterminer la mantisse comme suit.
a. Mettre le bit de signe positif
b. Diviser le nombre par 2^(Exposant-127)
c. Soustraire 1
d. Pour chaque de i allant de 1 à 23
i. Vérifier si le nombre est supérieur à 2^(-i)
ii. Si oui, mettre le bit i de la mantisse à 1 et soustraire 2^(-i) au nombre. Notez que le bit le plus significatif de la mantisse apparait lorsque i vaut 1.
Q1.11 : L’ENIAC, considéré par certain comme étant le premier ordinateur, a-t-il été construit avant ou après la seconde guerre mondiale?
Q1.12 : Donnez un exemple d’addition sur 8 bits en notation complément 2 où on obtient une retenue au neuvième bit. Donnez également un exemple de soustraction où on emprunte un neuvième bit, toujours sur 8 bits en notation complément 2.
Q1.13 : Si un microprocesseur moderne a N transistors par cm2 et si la loi de Moore est respectée pour les 25 prochaines années, combien de transistors par cm2auront les microprocesseurs dans 25 ans?
Q1.14 : Le premier microprocesseur en circuit intégré avec transistors MOS est-il apparu avant ou après le premier pas de l’homme sur la lune, c’est-à-dire avant le 21 juillet 1969?
Q1.15 : Vous retrouvez, en mémoire, la séquence de nombres suivante : 0x41, 0x4C, 0x4C, 0x4F. Sachant que cette séquence représente un mot codé en ASCII, quel est ce mot?
Cours 2 : Structure générale d’un ordinateur
Q2.1 : Qui contrôle le bus d’adresse? Le bus de données? Le bus de contrôle?
Q2.2 : Quand le microprocesseur de votre ordinateur ira-t-il lire une instruction de la mémoire? Quand le microprocesseur de votre ordinateur ira-t-il lire ou écrire une donnée de la mémoire?
Q2.3 : Si un bus d’adresse a 5 lignes, un bus de donnée à 8 lignes et un bus de contrôle a deux lignes (lecture et écriture), combien de bits peuvent être adressés et lus/écris par ces bus?
Q2.4 : Quelle est la séquence d’opération effectuée par le CPU pour…
… lire une donnée en mémoire?
… lire une instruction en mémoire?
… écrire une donnée en mémoire?
Q2.5 : Qu’est-ce qu’un ALU et quel est sont rôle?
Q2.6 : Qu’est-ce qu’un registre?
Q2.7 : Supposons le système suivant :
R1 = adr (16) R2 = 3 R1 = R1+ R2 adr (17) = R1 JMP adr (8)
X X
007 X
006 005 004 003 002 001 000
E
Mémoire 1
5 Y X X X X X
007 X
006 005 004 003 002 001 000
Mémoire 2
ADR
E ADR
A4 A3 A2-A0
D7-D0
CPU
3
8
Data R W Data R W
Read memory Write memory
Dans ce système, un bus d’adresse de 5 lignes permet d’accéder à 32 adresses différentes.
Les adresses 8 à 15 accèdent à la mémoire 1, car A3 active cette dernière. Les adresses 16 à 23 accèdent à la mémoire 2, car A4 active cette dernière. Les mémoires, le CPU et le bus de donnée ont 8 bits. Par ailleurs, il existe deux lignes formant le bus de contrôle : Read memory et Write memory. Ces lignes permettent de lire ou écrire en mémoire.
Le CPU possède au moins les registres R1, R2, IR, PC et MAR. Les registres R1 et R2 sont équivalents à des variables 8 bits utilisées pour différentes opérations arithmétiques, logiques ou autres. Le registre IR contient l’instruction en cours d’exécution. Le registre PC détermine quelle sera la prochaine instruction exécutée par le CPU. Il est incrémenté automatiquement à la fin d’une instruction, sauf pour l’instruction JMP. Finalement, le registre MAR fixe la valeur des lignes d’adresse du CPU. Si ce registre contient 5 par exemple, A0 et A2 seront à « 1 » et A1, A3 et A4 seront à « 0 ».
Le CPU est capable d’exécuter plusieurs instructions : il peut mettre le contenu d’une case mémoire dans un registre et vice versa, il additionner des registres, il peut mettre des constantes dans un registre, il peut effectuer des sauts inconditionnels (l’instruction JMP change la valeur du PC, i.e. JMP 12 équivaut à PC = 12!), il peut…
Sachant que la valeur initiale de PC est 8 et que le CPU exécute une instruction par coup d’horloge, décrivez ce que fera cet ordinateur dans les prochains coups d’horloge. Dites quelles seront les valeurs des bus (contrôle, données, adresse), des registres et des cases mémoire.
Voici le début pour vous guider : Fetch instruction 1 :
PC vaut 8 -> Le MAR est mis à 8 -> La ligne Read Memory est activée (pour aller chercher une instruction!) ->
L’instruction « R1 = adr (16) » apparaît sur le bus de données et elle est mise dans IR.
Le CPU exécute l’instruction 1 :
Le MAR est mis à 16 -> La ligne Read Memory est activée (pour aller chercher une donnée!)-> 5 apparaît sur le bus de données -> 5 est mis dans R1 -> PC est incrémenté, il vaut 9 maintenant.
Fetch instruction 2 :
PC vaut 9 -> Le MAR est mis à 9 -> …
Q2.8 : Pourquoi un port de sortie utilise-t-il des flip-flops?
Q2.9 : Pourquoi un port d'entrée utilise-t-il des buffers Tri-state?
Q2.10 : Soit une instruction de langage machine qui permet de transférer (écrire) la valeur
$E7 dans le port $148. Au moment où cette instruction est exécutée, indiquez la valeur binaire présente sur le bus d'adresse, sur le bus de données et indiquez le signal de contrôle actionné sur le bus de contrôle.
Q2.11 : Un circuit de mémoire comporte des broches A0 à A11, des broches D0 à D3, CE, WE, RE, CAS et RAS. Combien de bits de mémoire peut-on lire avec ce circuit?
a) 2k b) 8k c) 16k d) 64k e) 1M
f) 2M g) 4M h) 8M
i) aucune de ces réponses
Q2.12 : Combien de lignes d’adresses sont nécessaires, au minimum pour adresser 2 mémoires RAMs de 8 adresse*1bytes et une mémoire ROM de 16 adresses *1 bytes?
Assumons que chacune de ces mémoires peut être mise en état de haute impédance avec une broche/pin active HAUT/HIGH et nommée ENABLE. Les mémoires RAM ont aussi 3 broches pour déterminer l’adresse visée et la mémoire ROM en a 4. Dessinez un décodeur d’adresse à l’aide de porte ET/AND et d’inverseur (NOT) qui permette d’activer une seule adresse d’une seule de ces mémoire à la fois. La mémoire RAM doit être activée par les adresses les plus basses.
Q2.13 : Dessinez un circuit logique qui permet d’additionner deux variables de 2 bits.
Q2.14 : Quelle est la principale différence entre l’architecture Harvard et l’architecture Von Neumann?
Q2.15 : À quoi sert le décodeur d’adresse sur le bus d’un système ordinateur?
Cours 3 : Structure générale d’un ordinateur
Q3.1 : Pourquoi utilise-t-on des caches?
Q3.2 : Quels sont les quatre caractéristiques principales d’un bus?
Q3.3 : Combien d’accès à la mémoire sont nécessaires pour lire et exécuter une instruction?
Q3.4 : Quand la mémoire prendra-t-elle le contrôle du bus de donnée? En d’autres mots, quand imposera-t-elle une tension sur les broches du bus?
Q3.5 : Quel mécanisme permet d’éviter les collisions sur le bus de donnée dans votre ordinateur?
Q3.6 : Quel est l’intérêt du DMA? Comment se passe un transfert par DMA?
Q3.7 : Associez, à l’aide de flèches, les éléments de la colonne de gauche à 2
caractéristiques de la colonne de droite. Il doit y avoir 2 flèches par élément de la colonne de gauche, mais ceux de la colonne de droite peuvent servir plusieurs fois, ou ne pas servir du tout.
A) PROM B) SRAM C) DRAM D) EEPROM
1- Nécessite un rafraîchissement 2- Ne se programme qu’une seule fois 3- Peut s’effacer avec une lampe ultra-violet
4- S’efface électriquement avec une tension différente de celle de l’alimentation.
5- Perd son contenu lorsqu’il n’est plus alimenté 6- Garde son contenu même lorsqu’il n’est plus alimenté 7- Est utilisé pour la mémoire cache
Q3.8 : Qui peut contrôler le bus d’adresse ? (2 réponses) Le contrôleur d’interruption
Le contrôleur de DMA Le BIOS
La mémoire
Les entrées-sorties La carte vidéo Le microprocesseur
Ça dépend du fuseau horaire Q3.9 : Associez les items de gauche aux définitions de droite (1 à 1)
Le chipset Appelé par le CPU, il sert à effectuer un transfert rapide de données entre un périphérique et la mémoire
Le contrôleur d’interruption Composé des contrôleurs de DMA, d’interruptions, de bus d’extension, etc.
Le contrôleur de DMA Suspend le déroulement d’un programme pour traiter une information en priorité
CPU Présente en petite quantité, elle permet d'accélérer l'exécution des programmes
Mémoire cache Exécute les instructions des programmes et fait les calculs Q3.10 : Pourquoi dit-on que la mémoire vive de votre ordinateur peut être vue comme une cache du disque dur ?
Q3.11 : De quel type de mémoire est habituellement constituée la cache L1 ? La mémoire vive ? Un disque dur ?
Q3.12 : Le microprocesseur contient-il des séquences d’instructions préétablies pour accéder aux entrées/sorties?
Q3.13 : Comment sont identifiés les périphériques dans les instructions qu’exécute le microprocesseur?
Q3.14 : Que fait généralement le microprocesseur lorsque sa ligne d’interruption est activée suite à un évènement provenant du périphérique X?
Q3.15 : Pourquoi une mémoire non-volatile n’est jamais dynamique?
Q3.16 : Quel est le rôle de la mémoire virtuelle?
Cours 4 : Disque dur et CDs
Q4.1 : Quelle est la capacité d’un disque dur ayant 4 têtes, 2 plateaux, 6 pistes, 6 cylindres, 4 secteurs et des blocs de données de 8 bytes?
Q4.2 : Un disque dur a une capacité de 1 Gigaoctet. Sachant que ce disque dur a 8 surfaces (4 plateaux), 256 pistes par surface et 64 secteurs, quelle est la taille d’un bloc de données sur ce disque?
Q4.3 : Un disque dur qui tourne à 240 rpm (tours par minute!) a des pistes divisées en 5 secteurs. Quel est le temps moyen pris pour lire 2 blocs de données contigus sur ce disque dur sachant que le temps de déplacement moyen des têtes de lecture est de 100ms?
Q4.4 : Un disque dur qui tourne à 6000 rpm (tours par minute!). Sachant que la tête de lecture prend en moyenne 10ms pour rejoindre la piste à lire, sachant que le temps moyen de lecture d’un bloc de données situé à un endroit aléatoire du disque est 16ms, combien de secteurs ce disque dur a-t-il?
Q4.5 : Pourquoi les disquettes contiennent-elles moins de données que les disques durs?
Q4.6 : Pourquoi les données sont-elles lues à vitesse linéaire constante sur CD alors qu’elles le sont à vitesse angulaire constante pour un Disque dur?
Q4.7 : Comment fonctionnent les CD/DVD réinscriptibles?
Q4.8 : Expliquez comment sont gravés les bits sur un CD ou un DVD.
Q4.9 : Qu’est-ce qu’un disque dur SSD?
