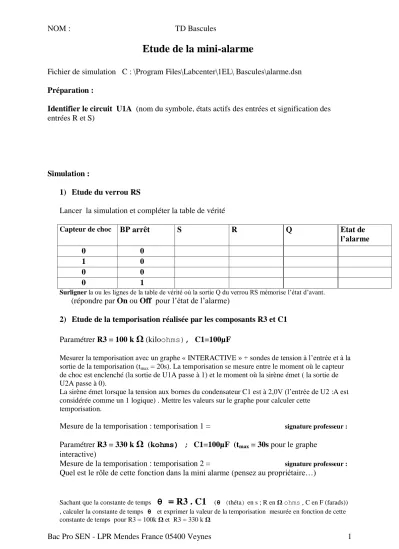

NOM : TD Bascules
Bac Pro SEN - LPR Mendes France 05400 Veynes 1
Etude de la mini-alarme
Fichier de simulation C : \Program Files\Labcenter\1EL\ Bascules\alarme.dsn
Préparation :
Identifier le circuit U1A (nom du symbole, états actifs des entrées et signification des entrées R et S)
Simulation :
1) Etude du verrou RS
Lancer la simulation et compléter la table de vérité
Capteur de choc BP arrêt S R Q Etat de
l’alarme
0 0
1 0
0 0
0 1
Surligner la ou les lignes de la table de vérité où la sortie Q du verrou RS mémorise l’état d’avant.
(répondre par On ou Off pour l’état de l’alarme)
2) Etude de la temporisation réalisée par les composants R3 et C1
Paramétrer R3 = 100 k
Ω
(kiloohms), C1=100µFMesurer la temporisation avec un graphe « INTERACTIVE » + sondes de tension à l’entrée et à la sortie de la temporisation (tmax = 20s). La temporisation se mesure entre le moment où le capteur de choc est enclenché (la sortie de U1A passe à 1) et le moment où la sirène émet ( la sortie de U2A passe à 0).
La sirène émet lorsque la tension aux bornes du condensateur C1 est à 2,0V (l’entrée de U2 :A est considérée comme un 1 logique) . Mettre les valeurs sur le graphe pour calculer cette
temporisation.
Mesure de la temporisation : temporisation 1 = signature professeur :
Paramétrer R3 = 330 k
Ω
(kohms) ; C1=100µF (tmax = 30s pour le graphe interactive)Mesure de la temporisation : temporisation 2 = signature professeur :
Quel est le rôle de cette fonction dans la mini alarme (pensez au propriétaire…)
Sachant que la constante de temps
θ = R3 . C1
(θ (théta) en s ; R en Ω ohms , C en F (farads)) , calculer la constante de temps θ et exprimer la valeur de la temporisation mesurée en fonction de cette constante de temps pour R3 = 100k Ω et R3 = 330 k ΩNOM : TD Bascules
Bac Pro SEN - LPR Mendes France 05400 Veynes 2
θ
1=θ2=
Temporisation 1 = k. θ1 = Temporisation 2 = k. θ2 =
Sur quel composant faut-il agir pour changer la valeur de la temporisation ?
Compléter : Si R3 augmente alors
Quel est le composant qui empêche la temporisation d’être active lorsque le propriétaire inhibe l’alarme ?
En déduire la constante de temps
θ
décharge sachant que la sortie de U1A est à 0 et que la diode peut être considérée commeun fil
(diode passante).Réquivalent = R3 // 0 Ω
(2 éléments résistifs en parallèle → Réquivalent = ( R1 . R2) / (R1 + R2) )
R équivalent =
θ
décharge=
donc __________________________________3) Etude de la commutation du transistor Q1
Un transistor travaille en commutation lorsque celui-ci est bloqué ou saturé.
Lorsqu’un transistor est bloqué, il se comporte comme un circuit OUVERT entre collecteur et émetteur
Lorsqu’un transistor est saturé, il se comporte comme un circuit FERME entre collecteur et émetteur
Identifier le type du transistor Q1 (NPN ou PNP), repérer le nom de ses bornes sur le schéma
Paramétrer R3 = 100k Ω, mettre des sondes logiques (« logicprobe ») à l’entrée et à la sortie du U2, brancher un milliampèremètre (virtuel) entre +5V et l’émetteur de Q1.
Un ampèremètre se branche en série (il faut donc « couper » le circuit afin d’insérer l’appareil de mesure).
Faire vérifier votre modification. Signature du professeur :
Compléter le tableau :
Entrée U2 Sortie U2 I BUZZER en mA Etat de Q1 Etat du buzzer 0
1
(répondre par « saturé » ou « bloqué » pour état de Q1 ; par On ou Off pour l’état du buzzer)
En déduire quel niveau logique faut il avoir en entrée de Q1 pour saturer ou bloquer un transistor PNP (entrée de Q1 = base du transistor)
Pour saturer un transistor PNP , il faut un ___ logique à son entrée Pour bloquer un transistor PNP , il faut un ___ logique à son entrée
