ANNEXE: Equipements, gammes de maintenance, entretien et nombre de visites

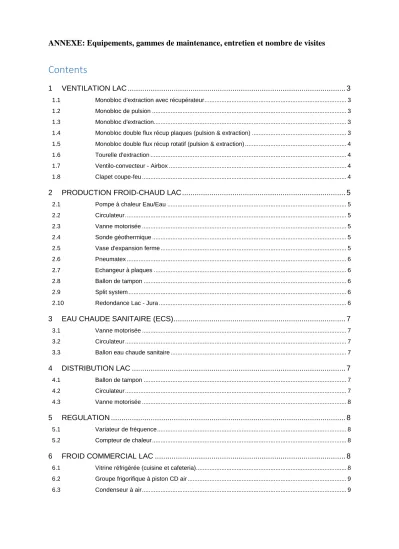

Contents
1 VENTILATION LAC ... 3
1.1 Monobloc d'extraction avec récupérateur ... 3
1.2 Monobloc de pulsion ... 3
1.3 Monobloc d'extraction ... 3
1.4 Monobloc double flux récup plaques (pulsion & extraction) ... 3
1.5 Monobloc double flux récup rotatif (pulsion & extraction) ... 4
1.6 Tourelle d'extraction ... 4
1.7 Ventilo-convecteur - Airbox ... 4
1.8 Clapet coupe-feu ... 4
2 PRODUCTION FROID-CHAUD LAC ... 5
2.1 Pompe à chaleur Eau/Eau ... 5
2.2 Circulateur ... 5
2.3 Vanne motorisée ... 5
2.4 Sonde géothermique ... 5
2.5 Vase d'expansion ferme ... 5
2.6 Pneumatex ... 6
2.7 Echangeur à plaques ... 6
2.8 Ballon de tampon ... 6
2.9 Split system ... 6
2.10 Redondance Lac - Jura ... 6
3 EAU CHAUDE SANITAIRE (ECS) ... 7
3.1 Vanne motorisée ... 7
3.2 Circulateur ... 7
3.3 Ballon eau chaude sanitaire ... 7
4 DISTRIBUTION LAC ... 7
4.1 Ballon de tampon ... 7
4.2 Circulateur ... 7
4.3 Vanne motorisée ... 8
5 REGULATION ... 8
5.1 Variateur de fréquence ... 8
5.2 Compteur de chaleur ... 8
6 FROID COMMERCIAL LAC ... 8
6.1 Vitrine réfrigérée (cuisine et cafeteria) ... 8
6.2 Groupe frigorifique à piston CD air ... 9
6.3 Condenseur à air ... 9
7 VENTILATION JURA ... 10
7.1 Monobloc double flux à plaques ... 10
7.2 Monobloc double flux rotatif... 10
7.3 Monobloc simple flux (pulsion et extraction) ... 11
7.4 Clapet coupe-feu ... 11
8 PRODUCTION FROID-CHAUD JURA ... 12
8.1 Pompe à chaleur Eau/Eau ... 12
8.2 Circulateur ... 12
8.3 Vanne motorisée ... 12
8.4 Sonde géothermique ... 12
8.5 Vase d’expansion désurchauffeur ... 12
8.6 Echangeur à plaques ... 13
8.7 Pneumatex ... 13
8.8 Ballon de stockage ... 13
9 DISTRIBUTION JURA ... 13
9.1 Circulateur ... 13
9.2 Vanne motorisée ... 13
10 LOCAL TELEPHONIE JURA ... 14
10.1 Split system ... 14
11 PRODUCTION SOLAIRE JURA ... 14
11.1 Ballons ... 14
11.2 Pompe de circulation ... 14
11.3 Vase d'expansion fermé et panneau solaire thermique ... 14
11.4 Compteurs ... 14
12 CLIMATISATION LOCAL IT JURA ... 15
12.1 Aéro-refroidisseur dry-cooler ... 15
12.2 Armoire de climatisation ... 15
12.3 Pompe de circulation ... 15
12.4 Vase d'expansion fermé ... 15
13 TABLEAUX ÉLECTRIQUE LAC & JURA... 15
1 VENTILATION LAC
1.1 Monobloc d'extraction avec récupérateur
Matériel Nb Marque Type Lieu
001 - Monobloc extraction bureaux 1 DEPAIR SP 9000 m3/h SS18
Contrôle état général et nettoyage selon besoin 2/an
Contrôle des filtres 2/an
Remplacement filtres 1/an
Mesure de l'intensité absorbée moteur 1/an
Resserrage des borniers de raccordement 1/an
Contrôle des débits d'air 1/an
Contrôle de la bonne ouverture des clapets motorisés 2/an
Vérification de l'échauffement des moteurs, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du clavetage des turbines 2/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Contrôle récupérateur, état et nettoyage selon besoin 2/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
1.2 Monobloc de pulsion
Matériel Nb Marque Type Lieu
002 - Monobloc pulsion local photovoltaïque et IT 1 PARTN’AIR KVK 200 SS18
Contrôle état général et nettoyage selon besoin 2/an
Mesure de l'intensité absorbée moteur 1/an
Resserrage des borniers de raccordement 1/an
Dépoussiérage et dégraissage 1/an
Vérification de l'échauffement du moteur, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
1.3 Monobloc d'extraction
Matériel Nb Marque Type Lieu
004 - Monobloc d’extraction local photovoltaïque & IT 160 m3/h 1 PARTN’AIR KVK 200 SS06.2
003 - Monobloc d’extraction local containers 1 PARTN’AIR KVK 200 SS19
Contrôle état général et nettoyage selon besoin 2/an
Mesure de l'intensité absorbée moteur 1/an
Resserrage des borniers de raccordement 1/an
Vérification de l'échauffement des moteurs, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
1.4 Monobloc double flux récup plaques (pulsion & extraction)
Matériel Nb Marque Type Lieu
005 - Monobloc double flux cuisine 1 DEPAIR 4R-SP – 6’000 m3/h SS18
008 - Monobloc double flux Think Tank 1 DEPAIR SP – 2’600 m3/h SS18
Contrôle état général et nettoyage selon besoin 2/an
Contrôle de la grille d'air neuf et nettoyage selon besoin 1/an
Contrôle des filtres 2/an
Remplacement des filtres 1/an
Mesure de l'intensité absorbée moteur pulsion 1/an
Mesure de l'intensité absorbée moteur reprise 1/an
Resserrage des borniers de raccordement 1/an
Contrôle des débits d'air 1/an
Contrôle des températures amont et aval (sur air et sur eau) 1/an
Vérification de l'état des batteries, dépoussiérage et dégraissage 1/an
Contrôle de la bonne ouverture des clapets motorisés 2/an
Vérification de l'échauffement du moteur, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du bon écoulement des eaux de condensation 1/an
Vérification du clavetage des turbines 2/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Contrôle récupérateur, état et nettoyage selon besoin 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
1.5 Monobloc double flux récup rotatif (pulsion & extraction)
Matériel Nb Marque Type Lieu
006 - Monobloc double flux restaurant 1 DEPAIR R-SP – 5’400 m3/h SS18 007 - Monobloc double flux salle conférence 1 DEPAIR SP – 2’600 m3/h SS18
Contrôle état général et nettoyage selon besoin 2/an
Contrôle de la grille d'air neuf et nettoyage selon besoin 1/an
Contrôle des filtres 2/an
Remplacement des filtres 1/an
Mesure de l'intensité absorbée moteur pulsion 1/an
Mesure de l'intensité absorbée moteur reprise 1/an
Resserrage des borniers de raccordement 1/an
Contrôle des débits d'air 1/an
Contrôle des températures amont et aval (sur air et sur eau) 1/an
Vérification de l'état des batteries, dépoussiérage et dégraissage 1/an
Contrôle de la bonne ouverture des clapets motorisés 2/an
Vérification de l'échauffement des moteurs, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du bon écoulement des eaux de condensation 1/an
Vérification du clavetage des turbines 2/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Contrôle récupérateur, état et nettoyage selon besoin 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
1.6 Tourelle d'extraction
Matériel Nb Marque Type Lieu
Tourelle d’extraction WC Think Tank 1 PARTN’AIR VDRW 180-2A Toit TT Tourelle d’extraction cuisine Think Tank 1 PARTN’AIR VDRW 180-2C Toit TT
Contrôle état général et nettoyage 1/an
Contrôle intensités absorbées 2/an
Recherche de bruits et vibrations anormaux 2/an
Resserrage des connexions électriques 1/an
Vérification de l'échauffement du moteur 2/an
Vérification protection anti-corrosion 1/an
1.7 Ventilo-convecteur - Airbox
Matériel Nb Marque Type Lieu
Ventilo-convecteur terminaux - Airbox 107 BS2 AIRBOX 100 C Bureaux
Contrôle état général et nettoyage 1/an
Remplacement des filtres 1/an
Dépoussiérage et nettoyage batterie 1/an
Contrôle d'évacuation des condensats 1/an
Manœuvre des vannes 1/an
Vérification sélecteur de vitesse et du débit d’air 2/an
Contrôle des températures amont et aval (sur air et sur eau) 1/an
Vérification de l'état des batteries, dépoussiérage et dégraissage 1/an
1.8 Clapet coupe-feu
Matériel Nb Marque Type Lieu
Ensemble de clapets coupe-feu ~10
Essais réglementaires 1/an
Graissage des axes selon modèle 1/an
Vérification du libre fonctionnement 1/an
Vérification position normale 1/an
Consignation des essais sur livre de sécurité 1/an
2 PRODUCTION FROID-CHAUD LAC
2.1 Pompe à chaleur Eau/Eau
Matériel Nb Marque Type Lieu
009 - Pompe à chaleur N°1 1 CIAT DYNACIAT ILG 300V SS18
010 - Pompe à chaleur N°2 1 CIAT DYNACIAT ILG 240V SS18
Contrôle état général et nettoyage 2/an
Contrôle de la pompe de captage (si intégrée) et sécurité débit 2/an
Contrôle de la pompe de circulation (si intégrée) et de la sécurité débit 2/an
Nettoyage du/des filtres hydrauliques 1/an
Contrôle des pressions et appoint d'eau si nécessaire 1/an
Contrôle intensité du compresseur 1/an
Resserrage des connexions électriques 1/an
Vérification régulation 2/an
Contrôle pression condensation et évaporation 2/an
Contrôle température condenseur et évaporateur 2/an
Mesure de surchauffe et réglage détendeur selon besoin 1/an
Recherche de fuite de fréon 2/an
Test acidité circuit frigorifique 1/an
Analyse de l'huile selon besoin 1/an
Mesure pH et taux de glycol du circuit hydraulique 1/an
2.2 Circulateur
Matériel Nb Marque Type Lieu
011 - Circulateur évaporateur PAC 1 1 EMB TOP-S 65/15 380V SS18
012 - Circulateur condenseur PAC 1 1 EMB TOP-S 50/15 380V SS18
013 - Circulateur évaporateur PAC 2 1 EMB TOP-S 65/15 380V SS18
014 - Circulateur condenseur PAC 2 1 EMB TOP-S 40/10 380V SS18
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
2.3 Vanne motorisée
Matériel Nb Marque Type Lieu
015 - Vanne motorisée évaporateur PAC 1 1 TAC SS18
016 - Vanne motorisée condenseur PAC 1 1 TAC SS18
017 - Vanne motorisée évaporateur PAC2 1 TAC SS18
018 - Vanne motorisée condenseur PAC2 1 TAC SS18
Contrôle de la course du moteur 2/an
Contrôle état général et fixations mécaniques 2/an
Resserrage connexions électriques 1/an
Vérification raccordement électrique 1/an
2.4 Sonde géothermique
Matériel Nb Marque Type Lieu
019 - Réseau sondes géothermiques 1 80kW Fr/ 109 kW Ch SS18
Contrôle de la pompe de circulation / échangeur 2/an
Contrôle de l'étanchéité des circuits 2/an
Vérification taux de concentration glycol selon modèle 1/an
2.5 Vase d'expansion ferme
Matériel Nb Marque Type Lieu
020 – 021 - Vase d’expansion réseau sondes 2 PNEUMATEX 200 litres SS18 022 - Vase d’expansion fermé réseau EG – PAC 2 1 PNEUMATEX 140 litres SS18
Contrôle étanchéité 2/an
Contrôle état général externe 1/an
Contrôle pressions et appoint d'eau si nécessaire 2/an
2.6 Pneumatex
Matériel Nb Marque Type Lieu
024 - Vase d’expansion réseau chaud PAC 1 & 2 secondaire 1 PNEUMATEX 200 litres SS18
Contrôle de la contenance du niveau d'eau et pression du vase 2/an
Contrôle de la soupape de décharge 2/an
Contrôle et resserrage des connexions électriques 1/an
Contrôle étanchéité membrane 1/an
Contrôle état général 2/an
Contrôle fonctionnement compresseur d'air 2/an
Nettoyage remise en peinture selon besoin 1/an
Vérification des paramètres de fonctionnement 1/an
2.7 Echangeur à plaques
Matériel Nb Marque Type Lieu
023 - Echangeur à plaques réseau sondes 1 26 kW SS18
Contrôle des débits 1/an
Contrôle des températures primaires entrée-sortie 2/an
Manœuvre des vannes 1/an
Mesure des températures secondaires entrée-sortie 2/an
Vérification aspect général contrôle de fuite 2/an
2.8 Ballon de tampon
Matériel Nb Marque Type Lieu
025 - Ballon tampon 1 300 litres SS18
061 - Ballon pré-ECS - réseau chaud 1 PNEUMATEX 1000 litres SS18
Contrôle du calorifuge et état général 1/an
Contrôle température 1/an
Manœuvre des vannes 1/an
Purge partielle, élimination des boues 1/an
Vérification absence de fuite 1/an
Détartrage selon modèle 0.5/an
2.9 Split system
Matériel Nb Marque Type Lieu
070 - Split system local SS08 electro 1 AIRWELL GC 30 RG / SX 30 DCI SS08 & garage
Contrôle état général et nettoyage 2/an
Contrôle intensité du compresseur 1/an
Contrôle intensités absorbées moteur ventilateur 1/an
Contrôle pression condensation et évaporation 2/an
Contrôle température condenseur et évaporateur 2/an
Nettoyage condenseur selon besoin 2/an
Recherche de fuite de fréon 2/an
Resserrage des connexions électriques 1/an
Vérification du bon écoulement des condensats 2/an
Vérification encrassement filtre à air, nettoyage ou remplacement 2/an
Vérification pompe de relevage selon matériel 2/an
Vérification régulation 1/an
2.10 Redondance Lac - Jura
Matériel Nb Marque Type Lieu
045 - Echangeur à plaque 6 voies 1 VI-p-26/I SS18
046 - Circulateur 1 EMB SS18
047 - Vanne motorisée 1 Bellimo SS18
Contrôle des débits 1/an
Contrôle des pressions 1/an
Contrôle des températures primaires entrée-sortie 2/an
Manœuvre des vannes 1/an
Mesure des températures secondaires entrée-sortie 2/an
Vérification aspect général contrôle de fuite 2/an
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
Contrôle de la course du moteur 2/an
Contrôle état général et fixations mécaniques 2/an
Resserrage connexions électriques 1/an
Vérification raccordement électrique 1/an
3 EAU CHAUDE SANITAIRE (ECS)
3.1 Vanne motorisée
Matériel Nb Marque Type Lieu
026 - Vanne motorisée ECS 1 SS18
Contrôle de la course du moteur 2/an
Contrôle état général et fixations mécaniques 2/an
Resserrage connexions électriques 1/an
Vérification raccordement électrique 1/an
3.2 Circulateur
Matériel Nb Marque Type Lieu
027 - Circulateur échangeur ECS 1 EMB TOP-S 30/7 380V SS18
062 – Circulateur eau chaude sanitaire 1 GRUNDFOS SS18
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
3.3 Ballon eau chaude sanitaire
Matériel Nb Marque Type Lieu
028 - Ballon eau chaude sanitaire avec épingles 1 CIPAG VARIO ELC2000 SS18
Contrôle de la fonction anti-légionnelle 1/an
Contrôle de la régulation primaire de réglage 2/an
Contrôle température entrée-sortie primaire eau chaude 2/an
Mesure de la température de stockage 2/an
Contrôle de l'état général, et de l'isolation 1/an
Contrôle étanchéité ballon et tampon de visite 2/an
Contrôle soupape de sécurité 1/an
Date dernier détartrage - Date prochain détartrage 1/an
Détartrage 0.5/an
4 DISTRIBUTION LAC
4.1 Ballon de tampon
Matériel Nb Marque Type Visite
/ an
029 - Ballon de stockage EG 1 1000 litres SS18
Contrôle du calorifuge et état général 1/an
Contrôle température 2/an
Manœuvre des vannes 1/an
Purge partielle, élimination des boues 1/an
Vérification absence de fuite 2/an
4.2 Circulateur
Matériel Nb Marque Type Lieu
030 - Circulateur primaire 1 EMB STATOS 80/1 SS18
031 - Circulateur Think Tank 1 EMB TOP-S 30/10 SS18
032 - Circulateur pulsion restaurant 1 EMB TOP-S 30/10 380V SS18
033 - Circulateur cuisine 1 EMB TOP-S 30/7 SS18
034 - Circulateur salle de conférence 1 EMB TOP-S 25/7 380V SS18
035 - Circulateur Airbox 1 EMB TOP-S 50/15 380V SS18
036 - Circulateur plafonds BS2 1 EMB TOP-S 40/15 380V SS18
037 - Circulateur SopraCool 1 EMB TOP-S 40/10 380V SS18
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
4.3 Vanne motorisée
Matériel Nb Marque Type Lieu
038 - Vanne motorisée Think Tank 1 TAC SS18
039 - Vanne motorisée restaurant 1 TAC SS18
040 - Vanne motorisée cuisine 1 TAC SS18
041 - Vanne motorisée salle de conférence 1 TAC SS18
042 - Vanne motorisée Airbox 1 TAC SS18
043 - Vanne motorisée plafonds B52 1 TAC SS18
044 - Vanne motorisée sopracol 1 TAC SS18
Contrôle de la course du moteur 2/an
Contrôle état général et fixations mécaniques 2/an
Resserrage connexions électriques 1/an
Vérification raccordement électrique 1/an
5 REGULATION
5.1 Variateur de fréquence
Contrôle des paramètres de fonctionnement 1/an
Contrôle du fonctionnement par variation du point de consigne 2/an
Contrôle tension d'alimentation 2/an
Dépoussiérage du variateur 2/an
Resserrage des connexions 1/an
5.2 Compteur de chaleur
Contrôle étanchéité, test comptage et relevé consommation (été et hiver) 2/an
6 FROID COMMERCIAL LAC
6.1 Vitrine réfrigérée (cuisine et cafeteria)
Contrôle de l'état général fixations et étanchéité 1/an
Contrôle fonctionnement et nettoyage condenseur selon besoin 2/an
Contrôle état évaporateur, nettoyage selon besoin 1/an
Contrôle étanchéité circuit frigorifique, vérification absence de fuite 2/an
Nettoyage surfaces échanges selon modèle et besoin 1/an
Contrôle des ventilateurs selon modèle, nettoyage selon besoin 2/an
Contrôle des températures et pressions Hp et Bp 1/an
Contrôle de la régulation et fonction dégivrage selon modèle 2/an
Contrôle écoulement et évacuation des condensats 2/an
Matériel Nb Marque Type Lieu
048 - Extraction Think Tank 1 HVAC SS18
049 - Pulsion Think Tank 1 HVAC SS18
050 – Extraction Restaurant 1 HVAC SS18
051 – Pulsion Restaurant 1 HVAC SS18
052 – Extraction bureaux 1 HVAC SS18
053 – Pulsion cuisine 1 HVAC SS18
054 – Extraction cuisine 1 HVAC SS18
055- Pulsion réunions 1 HVAC SS18
056 – Extraction réunions 1 HVAC SS18
Matériel Nb Marque Type Lieu
063 – Think Tank 1 Siemens SS18
064 – Restaurant 1 Siemens SS18
065 – Cuisine 1 Siemens SS18
066 - Salle de conférence 1 Siemens SS18
067 – AirbBox 1 Siemens SS18
068 - BS2 1 Siemens SS18
069 – SopraCool 1 Siemens SS18
Matériel Nb Marque Type Lieu
124 - Vitrine réfrigérée 1 R 134a RDC 08
122 - frigorifique inférieure 3 portes 1 Cold système TRGR8/3V7 RDC 08
121 - Meuble froid positif cuve inox 1 R 134a RDC 07
123 - Armoire réfrigérée négative 2 portes 1 RollIn R 404s IRINOX MC 141/50 RDC 08
6.2 Groupe frigorifique à piston CD air
Analyse de l'huile selon besoin 1/an
Contrôle de l'état des contacteurs de puissance 1/an
Contrôle de l'état des relais thermiques 1/an
Contrôle des supports et brides de fixation 1/an
Contrôle étanchéité frigorifique 2/an
Contrôle état et régulation condenseur 2/an
Contrôle état général retouche de peinture 1/an
Contrôle intensités absorbées compresseurs et régime de charge 2/an
Contrôle intensités absorbées moteurs condenseur 2/an
Contrôle pastille, contrôle humidité 2/an
Contrôle régulation température eau glacée 2/an
Contrôle tableau électrique et appareillages 2/an
Contrôle visuel niveau d'huile 2/an
Etat général retouche de peinture 1/an
Mesure de surchauffe et réglage détendeur selon besoin 1/an
Relevé compteur horaire 2/an
Relevé des températures entrée-sortie condenseur 2/an
Relevé des températures entrée-sortie évaporateur 2/an
Relevé pression et température de condensation 2/an
Relevé pression et température d'évaporation 2/an
Relevé pression huile 2/an
Resserrage connections électriques moteur ventilateur cd 1/an
Resserrage connexions électriques des moteurs 1/an
Vérification cascade enclenchement des ventilateurs 2/an
Vérification de la charge 2/an
Vérification des asservissements 1/an
Vérification des sécurités haute et basse pression, huile 1/an
Vérification encrassement batterie et nettoyage selon besoin 2/an
Vérification isolement électrique compresseur 1/an
Vérification isolement électrique moteur ventilateur cd 1/an
Vérification pertes de charges des échangeurs 1/an
Vérification résistance de carter 2/an
Vérification sécurité isothermique 1/an
6.3 Condenseur à air
Contrôle propreté de la batterie, nettoyage selon besoin 2/an
Recherche de fuites de fréon 2/an
Contrôle fixations mécaniques et pâles ventilateurs 2/an
Contrôle des intensités absorbées 1/an
Vérification du point de consigne des asservissements 2/an
Resserrage des connexions électriques 1/an
Reprise des points de rouille et retouches peinture selon besoin 1/an
Matériel Nb Marque Type Lieu
125 - Chambre froide n°1 1 KUBA SPBE011 SS 22
126 - Chambre froide N°2 1 KUBA SPBE021D SS 21
127 - Chambre congélation 1 KUBA SPBE021D SS 20
059 - Groupe frigorifique n°1 positif 1 BOCK DHGX22P/160-4 SS 18
060 - Groupe frigorifique n°2 positif 1 BOCK DHGX22P/160-4 SS 18
058 - Groupe frigorifique négatif 1 BOCK SHAX12P/75-4RU SS 18
057 - Désurchauffeur gaz chaud 1 SWEP SS 18
130 - Armoire réfrigérée GN autonome 1 Irinox HCM51.50 R 404a RDC 08
Matériel Nb Marque Type Lieu
128 - Condenseur à air positif 1 CONTARDO SHV8 18/7 Garage Lac SS 07 129 - Condenseur à air négatif 1 CONTARDO SHV8 7/1 Garage Lac SS 07
7 VENTILATION JURA
7.1 Monobloc double flux à plaques
Contrôle état général et nettoyage selon besoin 2/an
Contrôle de la grille d'air neuf et nettoyage selon besoin 1/an
Contrôle des filtres 2/an
Remplacement des filtres 1/an
Mesure de l'intensité absorbée moteur pulsion 1/an
Mesure de l'intensité absorbée moteur reprise 1/an
Resserrage des borniers de raccordement 1/an
Contrôle des débits d'air 1/an
Contrôle des températures amont et aval (sur air et sur eau) 1/an
Vérification de l'état des batteries, dépoussiérage et dégraissage 1/an
Contrôle de la bonne ouverture des clapets motorisés 2/an
Vérification de l'échauffement du moteur, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du bon écoulement des eaux de condensation 1/an
Vérification du clavetage des turbines 2/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Contrôle récupérateur, état et nettoyage selon besoin 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
7.2 Monobloc double flux rotatif
Contrôle état général et nettoyage selon besoin 2/an
Contrôle de la grille d'air neuf et nettoyage selon besoin 1/an
Contrôle des filtres 2/an
Remplacement des filtres 1/an
Mesure de l'intensité absorbée moteur pulsion 1/an
Mesure de l'intensité absorbée moteur reprise 1/an
Resserrage des borniers de raccordement 1/an
Contrôle des débits d'air 1/an
Contrôle des températures amont et aval (sur air et sur eau) 1/an
Vérification de l'état des batteries, dépoussiérage et dégraissage 1/an
Contrôle de la bonne ouverture des clapets motorisés 2/an
Vérification de l'échauffement des moteurs, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification du bon écoulement des eaux de condensation 1/an
Vérification du clavetage des turbines 2/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Contrôle récupérateur, état et nettoyage selon besoin 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
Matériel Nb Marque Type Lieu
109 – Monobloc à plaques bureau informatique 1 SEVEN AIR 3500 m3/h Ventilation
Matériel Nb Marque Type Lieu
111 – Monobloc pulsion extraction rotatif bureaux est 1 SEVEN AIR 5100 m3/h Ventilation 108 – Monobloc pulsion extraction rotatif bureaux ouest 1 SEVEN AIR 5100 m3/h Ventilation 110 – Monobloc récupérateur rotatif salle de conférence 1 SEVEN AIR 9800 m3/h Ventilation 114 – Monobloc pulsion extraction rotatif bibliothèque 1 SEVEN AIR 3000 m3/h Ventilation
7.3 Monobloc simple flux (pulsion et extraction)
Contrôle état général et nettoyage selon besoin 2/an
Contrôle de la grille d'air neuf et reprise et nettoyage selon besoin 1/an
Mesure de l'intensité absorbée moteur pulsion 1/an
Mesure de l'intensité absorbée moteur reprise 1/an
Resserrage des borniers de raccordement 1/an
Contrôle des débits d'air 1/an
Vérification de l'alignement des poulies 1/an
Vérification de l'échauffement des moteurs, paliers et roulements 2/an
Vérification de l'étanchéité 1/an
Vérification de l'état et de la tension des courroies, échange si nécessaire 2/an
Vérification du clavetage des poulies et turbines 2/an
Vérification du serrage de la boulonnerie de fixation 2/an
Vérification sommaire de l'équilibrage des turbines 1/an
Saisie du travail effectué sur les documents techniques de suivi 2/an
7.4 Clapet coupe-feu
Matériel Nb Marque Type Lieu
Ensemble de clapets coupe-feu 31 Jura
Essais réglementaires 1/an
Graissage des axes selon modèle 1/an
Vérification des asservissements 1/an
Vérification du libre fonctionnement 1/an
Vérification position normale 1/an
Consignation des essais sur livre de sécurité 1/an
Matériel Nb Marque Type Lieu
118 - Monobloc de pulsion garage 1 SEVEN AIR 10000 m3/h Ventilation
119 - Monobloc d'extraction garage ouest 1 SEVEN AIR 5000 m3/h garage
120 - Monobloc d'extraction garage est 1 SEVEN AIR 5000 m3/h garage
8 PRODUCTION FROID-CHAUD JURA
8.1 Pompe à chaleur Eau/Eau
Matériel Nb Marque Type Lieu
071 - Pompe à chaleur n°1 1 CIAT Dynaciat ILG 300V Chaud/Froid
072 - Pompe à chaleur n°2 1 CIAT Dynaciat ILG 300V Chaud/Froid
Contrôle état général et nettoyage 2/an
Contrôle de la pompe de captage (si intégrée) et sécurité débit 2/an
Contrôle de la pompe de circulation (si intégrée) et de la sécurité débit 2/an
Nettoyage du/des filtres hydrauliques 1/an
Contrôle des pressions et appoint d'eau si nécessaire 1/an
Contrôle intensité du compresseur 1/an
Resserrage des connexions électriques 1/an
Vérification régulation 2/an
Contrôle pression condensation et évaporation 2/an
Contrôle température condenseur et évaporateur 2/an
Mesure de surchauffe et réglage détenteur selon besoin 1/an
Recherche de fuite de fréon 2/an
Test acidité circuit frigorifique 1/an
Analyse de l'huile selon besoin 1/an
Mesure pH et taux de glycol du circuit hydraulique 1/an
8.2 Circulateur
Matériel Nb Marque Type Lieu
075 - Circulateur évaporateur PAC n°1 1 EMB M25.2 Chaud/Froid
076 - Circulateur condenseur PAC n°1 1 EMB M24.2 Chaud/Froid
073 - Circulateur évaporateur PAC n°2 1 EMB M34.2 Chaud/Froid
074 - Circulateur condenseur PAC n°2 1 EMB M35.2 Chaud/Froid
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
8.3 Vanne motorisée
Matériel Nb Marque Type Lieu
081 - Vanne motorisée désurchauffeur PAC n°1 1 BELIMO Y27.8 Chaud/Froid
082 - Vanne motorisée condenseur PAC n°1 1 BELIMO Y27.7 Chaud/Froid
077 - Vanne motorisée désurchauffeur PAC n°2 1 BELIMO Y37.8 Chaud/Froid
078 - Vanne motorisée condenseur PAC n°2 1 BELIMO Y37.7 Chaud/Froid
Contrôle de la course du moteur 2/an
Contrôle état général et fixations mécaniques 2/an
Resserrage connexions électriques 1/an
Vérification raccordement électrique 1/an
8.4 Sonde géothermique
Matériel Nb Marque Type Lieu
131 - Réseau sondes géothermiques 21 80 kW Fr / 109 kW ch Chaud/Froid
Contrôle de la pompe de circulation 2/an
Contrôle de l'étanchéité des circuits 2/an
Vérification taux de concentration glycol selon modèle 1/an
8.5 Vase d’expansion désurchauffeur
Matériel Nb Marque Type Lieu
132 - Désurchauffeur 1 PNEUMATEX 12 Litres Nourrice
133 - Désurchauffeur 1 PNEUMATEX 35 Litres Nourrice
Contrôle étanchéité 1/an
Contrôle état général externe 1/an
Contrôle pressions et appoint liquide si nécessaire 1/an
8.6 Echangeur à plaques
Matériel Nb Marque Type Lieu
084 - Echangeur à plaques réseau sondes 1 GCP009 43 kW Chaud/Froid
Contrôle des pertes de charge 1/an
Contrôle des débits 1/an
Contrôle des températures primaires entrée-sortie 2/an
Manœuvre des vannes 1/an
Mesure des températures secondaires entrée-sortie 2/an
Vérification aspect général contrôle de fuite 2/an
8.7 Pneumatex
Matériel Nb Marque Type Visite / an
085 - Pneumatex réseau chaud 1 PNEUMATEX 200 litres Chaud/Froid
083 - Pneumatex réseau sondes 1 PNEUMATEX 300 L Chaud/Froid
Contrôle de la contenance du niveau d'eau et pression du vase 2/an
Contrôle de la soupape de décharge 2/an
Contrôle et resserrage des connexions électriques 1/an
Contrôle étanchéité membrane 1/an
Contrôle état général 2/an
Contrôle fonctionnement compresseur d'air 2/an
Nettoyage remise en peinture selon besoin 1/an
Vérification des paramètres de fonctionnement 1/an
8.8 Ballon de stockage
Matériel Nb Marque Type Lieu
086 - Ballon de stockage EG 1 ZANI 600 litres Chaud/Froid
Contrôle du calorifuge et état général 1/an
Contrôle température 1/an
Manœuvre des vannes 1/an
Purge partielle, élimination des boues 1/an
Vérification absence de fuite 1/an
9 DISTRIBUTION JURA
9.1 Circulateur
Matériel Nb Marque Type Lieu
087 - Circulateur secteur Radiateur - chaud 1 EMP M91.2 Chaud/Froid
088 - Circulateur secteur ventilation – chaud et froid 1 EMP M81.2 Chaud/Froid 089 - Circulateur secteur distribution Lac – chaud 1 EMP M71.2 Chaud/Froid 090 - Circulateur secteur IT Data Center - Froid 1 EMP M51.2 Chaud/Froid
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
9.2 Vanne motorisée
Matériel Nb Marque Type Visite / an
091 - Distribution secondaire geocooling 1 BELIMO Y74.2 Chaud/Froid
092 – Primaire geocooling 1 BELIMO Y73.6 Chaud/Froid
093 – Principale chaud-froid 1 BELIMO Y73.2 Chaud/Froid
Contrôle de la course du moteur 2/an
Contrôle état général et fixations mécaniques 2/an
Resserrage connexions électriques 1/an
Vérification raccordement électrique 1/an
10 LOCAL TELEPHONIE JURA
10.1 Split system
Matériel Nb Marque Type Lieu
095 - Split system 1 AERMEC Téléphonie et garage
094 - Split system 1 DAIKIN Téléphonie et garage
Contrôle état général et nettoyage 2/an
Contrôle intensité du compresseur 1/an
Contrôle intensités absorbées moteur ventilateur 1/an
Contrôle pression condensation et évaporation 2/an
Contrôle température condenseur et évaporateur 2/an
Nettoyage condenseur selon besoin 2/an
Recherche de fuite de fréon 2/an
Resserrage des connexions électriques 1/an
Vérification du bon écoulement des condensats 2/an
Vérification encrassement filtre à air, nettoyage ou remplacement 2/an
Vérification pompe de relevage selon matériel 2/an
Vérification régulation 1/an
11 PRODUCTION SOLAIRE JURA
11.1 Ballons
Détartrage interne et remise en service 0.5/an
11.2 Pompe de circulation
Contrôle des intensités (valeurs In et I absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 2/an
Contrôle étanchéité, nettoyage selon besoin 2/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
11.3 Vase d'expansion fermé et panneau solaire thermique
Matériel Nb Marque Type Lieu
107 - Vase d'expansion fermé 1 Chaud/Froid
Panneaux solaires Toit Jura
Contrôle étanchéité 1/an
Contrôle état général externe 1/an
Contrôle pressions et appoint d'eau si nécessaire 1/an
Mesure pH et taux de glycol du circuit hydraulique 1/an
11.4 Compteurs
Contrôle étanchéité, test comptage et relevé consommation (été + hiver) 2/an
Matériel Nb Marque Type Lieu
096 - Ballon solaire 1 CAPITO RS1000 Chaud/froid
097 - Ballon désurchauffeur et épingle électrique 1 CAPITO RS600 Nourrice
Matériel Nb Marque Type Lieu
098 - Pompe de circulation solaire 1 GRUNDFOSS UPS22-60 2
099 - Pompe de bouclage 1 BIRAL NRW35 2
Matériel Nb Marque Type Lieu
100 – Chauffage statique 1 Calec SS18
101 – Ventilation 1 Calec SS18
102 – Redondance bâtiment Lac 1 Calec SS18
103 – Froid monobloc 1 Calec SS18
104 – IT 1 Calec SS18
105 – PAC 1 1 Calec SS18
106 – PAC 2 1 Calec SS18
12 CLIMATISATION LOCAL IT JURA
12.1 Aéro-refroidisseur dry-cooler
Contrôle connexions électriques et intensités absorbées 1/an
Contrôle des asservissements 1/an
Contrôle des supports, brides de fixation et pâles ventilateurs 1/an
Contrôle état général retouches de peintures selon besoin 1/an
Mesure des températures entrée/sortie 1/an
Vérification encrassement batterie, nettoyage selon besoin 1/an
Vérification régulation cascade enclenchement des ventilateurs 1/an
Vérification taux de concentration glycol selon modèle 1/an
Mesure pH et taux de glycol du circuit hydraulique 1/an
12.2 Armoire de climatisation
Nettoyage général, vérification de l'état des batteries 1/an
Vérification de l'état des filtres, nettoyage ou remplacement 1/an
Contrôle des paramètres de fonctionnement y compris test alarme 1/an
Contrôle du débit d'air 1/an
Mesure des températures entrée et sortie d'air 1/an
Contrôle de l'évacuation des condensats 1/an
Contrôle et vérification du système de détection de présence d'eau 1/an
Resserrage des borniers de raccordement 1/an
Mesure des intensités absorbées 1/an
Vérification de réchauffement des paliers et roulements 1/an
Vérification de réchauffement du moteur 1/an
Vérification de l'encrassement des ouïes de refroidissement du moteur 1/an
Vérification des fixations mécaniques, du clavetage des poulies et turbines 1/an
Vérification sommaire de l'équilibrage des turbines 1/an
Mesure pH et taux de glycol du circuit hydraulique 1/an
12.3 Pompe de circulation
Contrôle des intensités (valeurs In et l absorbée -Vitesse utilisée) 1/an
Contrôle mécanique, détection bruits anormaux 1/an
Contrôle étanchéité, nettoyage selon besoin 1/an
Contrôle des tensions d'alimentation 1/an
Resserrage des connexions électriques 1/an
Calibrage des relais de protection 1/an
Manœuvre des vannes 1/an
12.4 Vase d'expansion fermé
Matériel Nb Marque Type Lieu
117 - Vase d'expansion fermé 1 Clim DC
Contrôle étanchéité 1/an
Contrôle état général externe 1/an
Contrôle pressions et appoint d'eau si nécessaire 1/an
13 TABLEAUX ÉLECTRIQUE LAC & JURA
Matériel Nb Marque Type Lieu
Tableaux électriques 5 Jura
Tableaux électriques 5 Lac
Contrôle général et dépoussiérage des composants 1/an
Resserrage des connexions électriques 1/an
Essais de signalisation 2/an
Remplacement des lampes de signalisation selon besoin 2/an
Contrôle des calibrages des protections, et, ou recalibrage, si nécessaire 1/an
Vérification équilibrage des phases 1/an
Contrôle des intensités absorbées 2/an
Contrôle des reports d'alarme 2/an
Matériel Nb Marque Type Lieu
Aérorefroidisseur dry-cooler 1 Toit Jura
Matériel Nb Marque Type Lieu
115 - Armoire de climatisation 1 UNIFLAIR Clim DC
Matériel Nb Marque Type Lieu
116 - Pompe de circulation 2 GRUNDFOS Toit Jura
