NOM Prénom 4°
EVALUATION DE SCIENCES PHYSIQUES
Note :
/ 30/ 20
Consigne : Rédiger … il faut faire des phrases.
5 pts
1 pt
1 pt
1 pt
2 pts
11 pts
1 pt 1 pt 1.5 pts 1.5 pts 2 pts 4 pts
9 pts
1 pt 2 pts

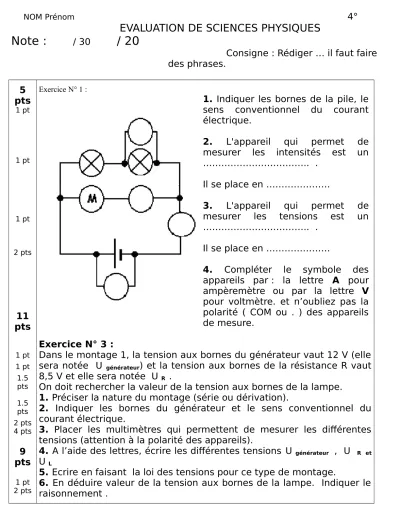

Exercice N° 1 :
1. Indiquer les bornes de la pile, le sens conventionnel du courant électrique.
2. L'appareil qui permet de mesurer les intensités est un
……….. . Il se place en ………
3. L'appareil qui permet de mesurer les tensions est un
……….. . Il se place en ………
4. Compléter le symbole des appareils par : la lettre A pour ampèremètre ou par la lettre V pour voltmètre. et n’oubliez pas la polarité ( COM ou . ) des appareils de mesure.
Exercice N° 3 :
Dans le montage 1, la tension aux bornes du générateur vaut 12 V (elle sera notée U générateur) et la tension aux bornes de la résistance R vaut 8,5 V et elle sera notée U R .
On doit rechercher la valeur de la tension aux bornes de la lampe.
1. Préciser la nature du montage (série ou dérivation).
2. Indiquer les bornes du générateur et le sens conventionnel du courant électrique.
3. Placer les multimètres qui permettent de mesurer les différentes tensions (attention à la polarité des appareils).
4. A l’aide des lettres, écrire les différentes tensions U générateur , U R et
U L
5. Ecrire en faisant la loi des tensions pour ce type de montage.
6. En déduire valeur de la tension aux bornes de la lampe. Indiquer le raisonnement .
2 pts 2 pts 2 pts
3 pts
1,5 pts 1,5 pts
Exercice N° 4 :
Dans le montage 2, le voltmètre V1 indique 1,5 V.
1.Préciser la nature du montage (série ou dérivation).
2.Placer les multimètres qui permettent de mesurer les tensions aux bornes des autres dipôles (attention à la polarité des appareils).
3.Rappeler en toutes lettres, la loi des tensions pour ce type de montage.
4.Que vaut la tension entre les bornes A et d ? 5.Qu’indiquent alors les autres voltmètres.
Montage 1
--- ---
Montage 2
Exercice N° 2 : Compléter le tableau suivant :
2 pts
Intensité
électrique De symbole Son unité est Et le symbole de l’unité est
Tension
électrique De symbole Son unité est Et le symbole de l’unité est
Exercice N° 5 : Des conversions, il en faut !
51,2 mV = V 0,042 V = mV
0,230 V = mV 234 mV = V
0,12 V = mV 76 mV = V
Il est bon de répéter deux ou trois fois les belles choses.
Platon
