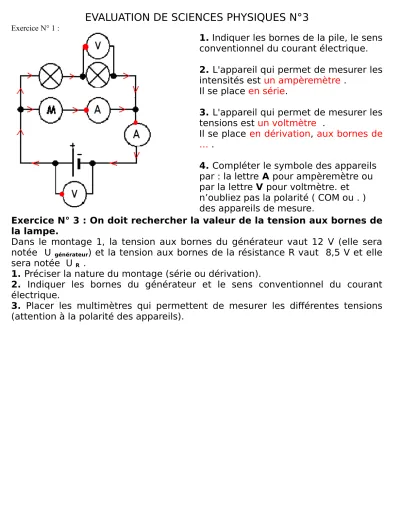

EVALUATION DE SCIENCES PHYSIQUES N°3
Exercice N° 1 :
1. Indiquer les bornes de la pile, le sens conventionnel du courant électrique.
2. L'appareil qui permet de mesurer les intensités est un ampèremètre .
Il se place en série.
3. L'appareil qui permet de mesurer les tensions est un voltmètre .
Il se place en dérivation, aux bornes de
… .
4. Compléter le symbole des appareils par : la lettre A pour ampèremètre ou par la lettre V pour voltmètre. et
n’oubliez pas la polarité ( COM ou . ) des appareils de mesure.
Exercice N° 3 : On doit rechercher la valeur de la tension aux bornes de la lampe.
Dans le montage 1, la tension aux bornes du générateur vaut 12 V (elle sera notée U générateur) et la tension aux bornes de la résistance R vaut 8,5 V et elle sera notée U R .
1. Préciser la nature du montage (série ou dérivation).
2. Indiquer les bornes du générateur et le sens conventionnel du courant électrique.
3. Placer les multimètres qui permettent de mesurer les différentes tensions (attention à la polarité des appareils).
Montage 1
4. A l’aide des lettres, écrire les différentes tensions U générateur , U R et U L
U
AB= U
générateurU
CD= U
LU
EF= U
R5. Ecrire en faisant la loi des tensions pour ce type de montage.
U
générateur= U
L+ U
Rou
U
AB= U
CD+ U
EF6. En déduire valeur de la tension aux bornes de la lampe. Indiquer le raisonnement .
U
AB= U
générateur=
12 V etU
EF= U
R = 8,5 VU
générateur= U
L+ U
Rdonc U
L= U
générateur- U
RA.N. U
L= 12 – 8,5 = 3,5 V Ou
U
AB= U
CD+ U
EFdonc U
CD= U
AB- U
EFA.N. U
L= 12 – 8,5 = 3,5 V
Exercice N° 4 :
Dans le montage 2, le voltmètre V1 indique 1,5 V.
1.Préciser la nature du montage (série ou dérivation) : la lampe et le moteur sont en dérivation.
2.Placer les multimètres qui permettent de mesurer les tensions aux bornes des autres dipôles (attention à la polarité des appareils) : voir schéma.
3.Rappeler en toutes lettres, la loi des tensions pour ce type de montage.
La tension est la même entre les bornes de deux dipôles branchés en dérivation, la lampe et le moteur sont branchés en dérivation aux nœuds A et B, ils ont donc la même tension.
4.Que vaut la tension entre les bornes A et d ?
U
Ad= 0 V
tension aux bornes d’un fil de connexion.5.Qu’indiquent alors les autres voltmètres, les voltmètres V2 et V3 indiquent donc la même tension, comme le générateur est relié aux nœuds A et B , le tension sera de 1,5 V tension qu’indique V1.
Remarque : pour aller plus loin,
U
AB= U
générateurU
dc= U
lampe carU
Ad= 0 V
comme d’ailleursU
cB= 0V
(tension aux bornes d’un fil de connexion.donc
U
lampe= U
ABcar
U
AB= U
Ad+ U
dc+ U
cB= 0 + U
dc+ 0
= U
dc= U
lampeU
AB= U
moteurExercice N° 5 : Compléter le tableau suivant : Intensité
électrique
De symbole Son unité est
Et le symbole de l’unité est
I l’ampère A
Tension
électrique De symbole Son unité
est Et le symbole de l’unité est
U le volt V
Exercice N° 6 : Des conversions, il en faut !
51,2 mV = 0,0512 0,042 V = 42 mV
V
0,230 V = 230 mV 234 mV = 0,234 V
0,12 V = 120 mV 76 mV = 0,076 V
