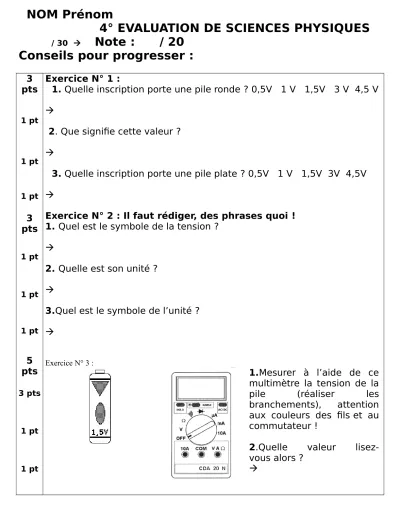

NOM Prénom4° EVALUATION DE SCIENCES PHYSIQUES
Texte intégral
Documents relatifs
• Être capable de brancher un multimètre en voltmètre pour mesurer une tension positive dans un circuit.. • Schématiser le circuit pour mesurer la tension aux bornes d'un
La tension est la même entre les bornes de deux dipôles branchés en dérivation, la lampe et le moteur sont branchés en dérivation aux nœuds A et B, ils ont
On veut mesurer la tension aux bornes de chaque lampe et du générateur.. Schématise le circuit électrique en y plaçant, les
La tension aux bornes du générateur est aussi de 12,1 V, car la lampe L 1 et le générateur sont branchés en dérivation, donc la tension est la même aux bornes de deux
Sur le document réponse n°1, placer les appareils qui permettent de mesurer la tension efficace simple, l'intensité efficace du courant en ligne et la puissance délivrée par
Le circuit précédent (photo1) est complété avec trois voltmètres (photo2) pour mesurer la tension U G aux bornes du générateur, la tension U 1 aux bornes de la lampe L 1
3- Calculer la tension aux bornes du générateur quand celui-ci débite un courant d’intensité I=0,15A ; vérifier sur la caractéristique.. Vérifier le résultat
2- On plonge deux électrodes en graphite dans la solution précédente (CuBr 2 ), et on relie ces électrodes aux bornes d’un générateur de tension continue G, comme l’indique
