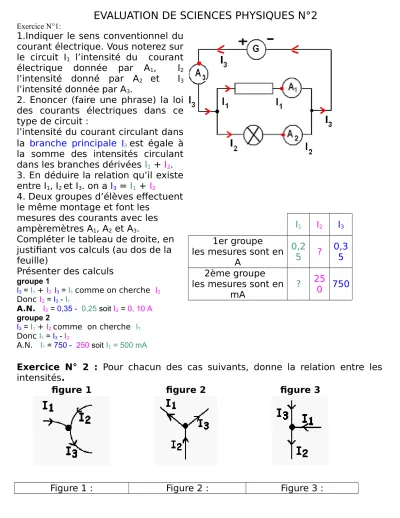

EVALUATION DE SCIENCES PHYSIQUES N°2
Exercice N°1:
1.Indiquer le sens conventionnel du courant électrique. Vous noterez sur le circuit I1 l’intensité du courant électrique donnée par A1, I2
l’intensité donné par A2 et I3
l’intensité donnée par A3.
2. Enoncer (faire une phrase) la loi des courants électriques dans ce type de circuit :
l’intensité du courant circulant dans la branche principale est égale à la somme des intensités circulant dans les branches dérivées I1 + I2. 3. En déduire la relation qu’il existe entre I1, I2 et I3. on a I3 = I1 + I2
4. Deux groupes d’élèves effectuent le même montage et font les
mesures des courants avec les ampèremètres A1, A2 et A3.
Compléter le tableau de droite, en justifiant vos calculs (au dos de la feuille)
Présenter des calculs
groupe 1
I3 = I1 + I2 I3 = I1 comme on cherche I2
Donc I2 = I3 - I1
A.N. I2 = 0,35 - 0,25 soit I2 = 0, 10 A groupe 2
I3 = I1 + I2 comme on cherche I1
Donc I1 = I3 - I2
A.N. I1 = 750 - 250 soit I1 = 500 mA
Exercice N° 2 : Pour chacun des cas suivants, donne la relation entre les intensités.
figure 1 figure 2 figure 3
Figure 1 : Figure 2 : Figure 3 :
I1 I2 I3
1er groupe les mesures sont en
A
0,2
5 ? 0,3
5 2ème groupe
les mesures sont en
mA ? 25
0 750
la relation entre les intensités est :
la relation entre les intensités est :
la relation entre les intensités est :
Exercice N° 3 :
1. Quelle inscription porte une pile ronde ? 0,5V 1 V 1,5V 3 V 4,5V.
Une pile ronde porte l’inscription 1,5V . 2. Que signifie cette valeur ?
C’est la tension produite (débitée) par la pile ou la tension aux bornes de celle- ci.
Exercice N° 4 : Il faut rédiger, des phrases quoi !
1.Quel est le symbole de la tension ? Le symbole de la tension est U 2.Quelle est son unité ? L’unité de la tension électrique est le volt.
3.Quel est le symbole de l’unité ? Le symbole du volt est V.
Exercice N° 5 :
1.Mesurer à l’aide de ce multimètre la tension de la pile
(réaliser les
branchements),
utiliser des fils de la bonne couleur et le bon calibre.
2.Quelle valeur lisez- vous ?
On lit 1,5 V.
3. Quelle sera la tension aux bornes d’une lampe isolée ? La tension aux bornes d’une lampe isolée est de 0 volt, elle est nulle.
Exercice N° 6 :
1. Indiquer les bornes de la pile, le sens conventionnel du courant électrique et la polarité des appareils de mesure.
2. Compléter le symbole des appareils par :
la lettre A pour ampèremètre ou par la lettre V pour voltmètre.
