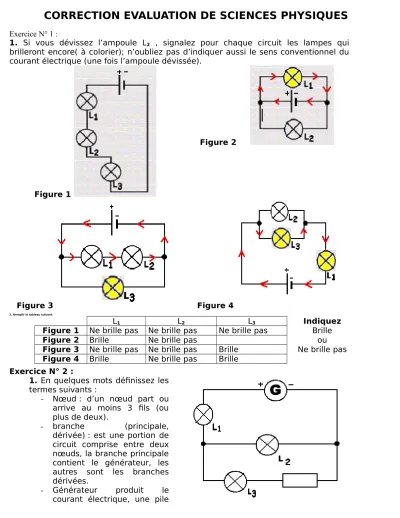

CORRECTION EVALUATION DE SCIENCES PHYSIQUES Exercice N° 1 : 1.

CORRECTION EVALUATION DE SCIENCES PHYSIQUES

Exercice N° 1 :

1. Si vous dévissez l’ampoule L2 , signalez pour chaque circuit les lampes qui brilleront encore( à colorier); n’oubliez pas d’indiquer aussi le sens conventionnel du courant électrique (une fois l’ampoule dévissée).

Figure 1

Figure 2

Figure 3 Figure 4

2. Remplir le tableau suivant.

L1 L2 L3 Indiquez

Figure 1 Ne brille pas Ne brille pas Ne brille pas Brille

Figure 2 Brille Ne brille pas ou

Figure 3 Ne brille pas Ne brille pas Brille Ne brille pas Figure 4 Brille Ne brille pas Brille

Exercice N° 2 :

1. En quelques mots définissez les termes suivants :

- Nœud : d’un nœud part ou arrive au moins 3 fils (ou plus de deux).

- branche (principale, dérivée) : est une portion de circuit comprise entre deux nœuds, la branche principale contient le générateur, les autres sont les branches dérivées.

- Générateur produit le courant électrique, une pile

par exemple

- Récepteur, reçoit le courant électrique (est parcouru par ce dernier)

2. Utilisez-les de manière judicieuse pour

décrire ce schéma électrique. Le circuit comporte une branche principale et deux branches dérivées ; la branche principale contient un générateur et la lampe L1, la première branche dérivée contient la lampe L2, l’autre branche dérivée contient la lampe L3 et une résistance. Les deux nœuds sont notés A et B.

Exercice N° 3 : Le montage d’un multimètre dans un circuit.

1.L'ampèremètre se monte en série.

Sur le montage ci-dessous , placez l'ampèremètre de façon à mesurer l'intensité du courant électrique dans le circuit.

Utilisation de l’ampèremètre. je dois toujours faire attention à la polarité de l'appareil, en indiquant comment il est branché.

L'ampèremètre A1 indique 0,080 A.

2. Quelle indication porte alors l'ampèremètre A2 ? Pourquoi, rappeler la loi ?

Dans un circuit en série, l’intensité du courant est la même dans tous les dipôles, l’ampèremètre A₁ indiquant 0,080 A l'ampèremètre A₂ indiquera donc aussi 0,080 A.

Exercice N°4: Des conversions et oui il en faut .

0,100 A = 100 mA 525 m

A = 0,525 A

1,234 A = 1234 mA 33 m

A = 0,033 A

Exercice N° 5 : Pour chacun des cas suivants, donne la relation entre les intensités.

figure 1 figure 2 figure 3

I

+ I

= I

I

= I

+ I

I

+ I

= I

ou I

= I

+ I

Exercice N° 6 :

L'ampèremètre A₁ indique 0,325 A . L'ampèremètre A3 indique 850 mA . 1. Indiquer le sens conventionnel du courant électrique.

2. Transformer les mA en A pour I3. I3= 850 mA soit I3= 850/1000= 0,850A

3. Quelle indication porte l'ampèremètre A2? Pourquoi , rappelle la loi ?

L’intensité du courant électrique I3 circulant dans la branche principale est égale à la somme des intensités des courants circulant dans les branches dérivées soit I1 et I2

.

I3 = I1 + I2 donc connaissant I3 et I1 , on a I2 = I3 - I1

A.N.

I2 = I3 – I1 on a I2 = 0,850 – 0,325 = 0,525 A Soit I2 = 0,525 A
