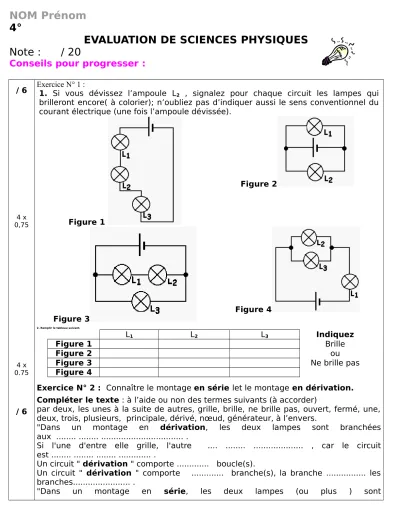

NOM Prénom 4°
EVALUATION DE SCIENCES PHYSIQUES Note : / 20
Conseils pour progresser :
/ 6
4 x 0,75
4 x 0.75
/ 6
Exercice N° 1 :
1. Si vous dévissez l’ampoule L2 , signalez pour chaque circuit les lampes qui brilleront encore( à colorier); n’oubliez pas d’indiquer aussi le sens conventionnel du courant électrique (une fois l’ampoule dévissée).
Figure 1
Figure 2
Figure 3
Figure 4
2. Remplir le tableau suivant.
L1 L2 L3 Indiquez
Figure 1 Brille
Figure 2 ou
Figure 3 Ne brille pas
Figure 4
Exercice N° 2 : Connaître le montage en série let le montage en dérivation.
Compléter le texte : à l’aide ou non des termes suivants (à accorder)
par deux, les unes à la suite de autres, grille, brille, ne brille pas, ouvert, fermé, une, deux, trois, plusieurs, principale, dérivé, nœud, générateur, à l’envers.
"Dans un montage en dérivation, les deux lampes sont branchées aux ... ... ... .
Si l'une d'entre elle grille, l'autre .... ... ... , car le circuit est ... ... ... ... .
Un circuit " dérivation " comporte ... boucle(s).
Un circuit " dérivation " comporte ... branche(s), la branche ... les branches... .
"Dans un montage en série, les deux lampes (ou plus ) sont
/ 8 4x1
4x1
/6
1 1
4
/4
branchées ... ... ... .
Si l'une d'entre elle grille, l'autre ou les autres ... ... . ... , car le circuit est ... ... ... ... .
Un circuit " série " comporte .... ... boucle(s).Un circuit " série "
comporte . ... ... branche .
Exercice N° 3 :
1. En quelques mots définissez les termes suivants :
- nœud
- branche (principale, dérivée) - générateur
- récepteur
2. Utilisez-les de manière judicieuse pour décrire ce schéma électrique.
Exercice N° 4 : Le montage d’un multimètre dans un circuit. 1.L'ampèremètre se monte en ...………...
Sur le montage ci-dessous , placez l'ampèremètre de façon à mesurer l'intensité du courant électrique dans le circuit.
Utilisation de l’ampèremètre. je dois toujours faire attention à la polarité de l'appareil, en indiquant comment il est branché.
L'ampèremètre A1 indique 0,080 A.
2. Quelle indication porte alors l'ampèremètre A2 ? Pourquoi, rappeler la loi ?
/30
Exercice N° 5 : Des conversions et oui il en faut .
0,100 A = mA
525 mA = A
33 mA = A
1,234 A = mA
