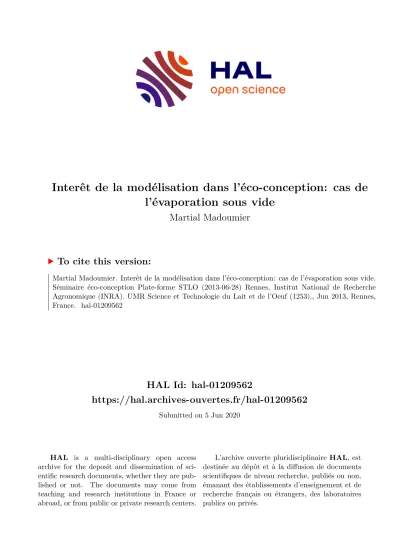

HAL Id: hal-01209562
https://hal.archives-ouvertes.fr/hal-01209562
Submitted on 5 Jun 2020
HAL is a multi-disciplinary open access archive for the deposit and dissemination of sci- entific research documents, whether they are pub- lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.
L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.
l’évaporation sous vide
Martial Madoumier
To cite this version:
Martial Madoumier. Interêt de la modélisation dans l’éco-conception: cas de l’évaporation sous vide.
Séminaire éco-conception Plate-forme STLO (2013-06-28) Rennes, Institut National de Recherche Agronomique (INRA). UMR Science et Technologie du Lait et de l’Oeuf (1253)., Jun 2013, Rennes, France. �hal-01209562�
l’éco-conception
Cas de l’évaporation sous vide
Compétences:
o Modélisation et simulation o Optimisation
o Conception des procédés et des produits
http://lgc.inp-toulouse.fr/
FRANCE Rennes
Toulouse
Compétences:
o Procédés de séparation et de concentration o Identifier, quantifier et modéliser les
mécanismes impliqués dans les procédés laitiers
http://www.inra.fr/
Adapté de Ouattara et al., 2012
Applications dans les industries chimiques
Steffens et al., 1999
Azapagic et al., 2011
Ouattara et al., 2012
Coûts d’investissement
& opératoires Impacts
environnementaux : GWP, PCOP, AP, ATP,
HTPI, etc.
Stratégie d’optimisation Simulation
Déchets
Production d’utilités Modèle de
procédé
Matières premières
Energie
Produits & co- produits
Energie résiduelle
Interprétation et choix
Méthode d’aide à la décision
Front de Pareto
Concevoir des procédés durables : un cadre multi-objectifs
Coûts d’investissement
& opératoires Impacts
environnementaux : GWP, PCOP, AP, ATP,
HTPI, etc.
Stratégie d’optimisation Simulation
Déchets
Production d’utilités Modèle de
procédé
Matières alimentaires
Energie
Produits & co- produits
Energie résiduelle
Interprétation et choix
Méthode d’aide à la décision
Front de Pareto
Adapté de Ouattara et al., 2012
Concevoir des procédés durables : un cadre multi-objectifs
Application au domaine agroalimentaire ?
Application au domaine agroalimentaire ?
Manque de modèles de procédés (Trystram, 2012)
Utilisation rare des simulateurs de procédés génériques (ASPEN PLUS, HYSYS, PROSIM, PRO/II, etc.) Coûts d’investissement
& opératoires Impacts
environnementaux : GWP, PCOP, AP, ATP,
HTPI, etc.
Stratégie d’optimisation Simulation
Déchets
Production d’utilités Modèle de
procédé
Matières alimentaires
Energie
Produits & co- produits
Energie résiduelle
Interprétation et choix
Méthode d’aide à la décision
Front de Pareto
Adapté de Ouattara et al., 2012
Concevoir des procédés durables : un cadre multi-objectifs
Propriétés du produit
Objectif:
Développer un cadre méthodologique appliqué à un procédé de concentration laitière
Modélisation et simulation
Développer un modèle des procédés de concentration-séchage
Traitement
thermique Séchage
Poudre de lait
Evaporation sous vide
Lait
Logiciel SD2P® – Schuck et al., 2009
Comparer la simulation à des données industrielles/expérimentales
Objectif:
Développer un cadre méthodologique appliqué à un procédé de concentration laitière
Analyse environnementale
Etablissement d’un inventaire de cycle de vie
A terme : intégrer un outil d’ACV
Analyse économique
Optimisation multi-objectif CO2, NOx, SO2, CO,
poussières, DBO, DCO
Changement climatique, eutrophisation, toxicité,
etc.
ASPEN PLUS (AspenTech, Inc.)
ARIANE (ProSim SA)
SIMAPRO (PRé Consultants)
EcoInvent Centre (Swiss Centre for Life Cycle Inventories)
Coûts d’investissement
& opératoires Qualité du produit final
Impacts
environnementaux : GWP, PCOP, AP, ATP,
HTPI, etc.
Stratégie d’optimisation Simulation
Déchets
Production d’utilités Modèle de
procédé
Matières alimentaires
Energie
Produits & co- produits
Energie résiduelle
Interprétation et choix
Méthode d’aide à la décision
Front de Pareto
Ouattara et al., 2012
Outils de simulation et d’analyse environnementale
Lait
Plus de 2000 composés
Propriétés physiques dans ASPEN PLUS:
Choi & Okos (1986) pour chaque composé
Possibilité de spécifier densité et capacité calorifique du mélange des 5 composés (modèle utilisateur)
Lait
Eau
Matière grasse
Protéines
Sucres (lactose)
Minéraux
Définition du lait dans ASPEN PLUS
Fortran
Etapes de séchage
Adapté de Ribeiro et al., 2001-2003
Traitement
thermique Evaporation
Description d’un procédé modélisé sous ASPEN PLUS
Validation du modèle
35 45 55 65 75 85
35 45 55 65 75 85
Milk outlet temperature in this work (°C)
Reference process milk outlet temperature (°C)
EV-101 EV-102 EV-103 EV-104 5% error lines y = x line -5% error
Températures obtenues par simulation
Températures mesurées industriellement (Ribeiro, 2001)
Exemple : comparaison des niveaux de température du lait en sortie d’évaporateur
Besoin en vapeur : 3600 kg/h (référence) Besoin en vapeur :
4095 kg/h (↗)
Besoin en vapeur : 3205 kg/h (↘)
Reconcevoir le procédé en variant la configuration
Spécification : produire un lait concentré à 50%, même débit de lait en entrée
Objectif
Etude de sensibilité : besoins énergétiques (vapeur)
Analyse environnementale : calcul des émissions liées à la production de vapeur
Modèle de turbine avec réseau de vapeur sous ARIANE (Prosim SA)
Spécifications :
Combustible: gaz naturel ou fuel
Facteurs d’émissions polluantes (gaz naturel) :
Consignes :
Débit de vapeur à produire : 3,6 t/h
Pression de la vapeur : 6,7 bar
Facteur d'émission NOx 8715 mg/Nm3 combustible
Ratio CO/CO2 2,0 %
Facteur d'émission poussières 0,16 mg/Nm3 combustible
CO2 H2O O2 N2 CO NOX SO2 Poussières
Débit massique des fumées Besoins en vapeur
du procédé
Unité : kg polluant/tonne de lait concentré à 50%
Scénario : production de vapeur sur site
Analyse environnementale : calcul des émissions liées à la production de vapeur
0 100 200
CO2
0,0 0,5 1,0 1,5
NOx
Ariane Fuel oil
Book No. 2 Fuel oil
Ariane Natural gas
Book Natural gas
0,0 0,1 0,2 0,3 0,4
SOx
Sources:
« Book » = Jiménez-González, C. & Constable, D. J. C. Green Chemistry and Engineering: A Practical Design Approach. 18 - Impacts of energy requirements. John Wiley & Sons, Inc., 2011, 519-541
Ariane : logiciel Prosim SA
Calcul des impacts (outils, bibliographie)
Analyse environnementale Développement de
modèles de procédés
Simulation
Coûts d’investissement
& opératoires Impacts
environnementaux : GWP, PCOP, AP, ATP,
HTPI, etc.
Stratégie d’optimisation Simulation
Déchets
Production d’utilités Modèle de
procédé
Matières alimentaires
Energie
Produits & co- produits
Energie résiduelle
Interprétation et choix
Méthode d’aide à la décision
Front de Pareto
Logiciel SD2P® – Schuck et al., 2009
Optimisation multi-objectif
Ajout de l’étape de séchage à la simulation
Etendre les limites du système
+ Nettoyage : consommation énergétique, impacts environnementaux
+ Impacts de la production et du transport du lait
