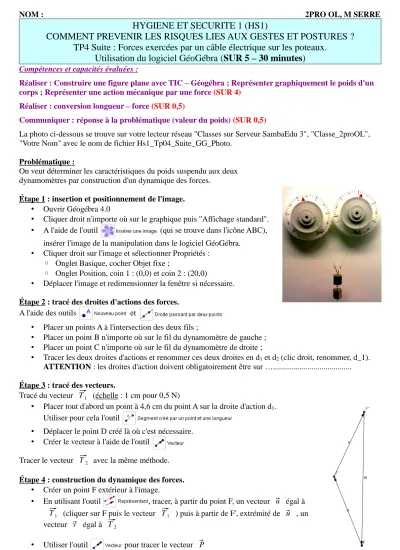

NOM : 2PRO OL, M SERRE
HYGIENE ET SECURITE 1 (HS1)
COMMENT PREVENIR LES RISQUES LIES AUX GESTES ET POSTURES ? TP4 Suite : Forces exercées par un câble électrique sur les poteaux.
Utilisation du logiciel GéoGébra (SUR 5 – 30 minutes)
Compétences et capacités évaluées :
Réaliser : Construire une figure plane avec TIC – Géogébra ; Représenter graphiquement le poids d'un corps ; Représenter une action mécanique par une force (SUR 4)
Réaliser : conversion longueur – force (SUR 0,5)
Communiquer : réponse à la problématique (valeur du poids) (SUR 0,5)
La photo ci-dessous se trouve sur votre lecteur réseau "Classes sur Serveur SambaEdu 3", "Classe_2proOL",
"Votre Nom" avec le nom de fichier Hs1_Tp04_Suite_GG_Photo.
Problématique :
On veut déterminer les caractéristiques du poids suspendu aux deux dynamomètres par construction d'un dynamique des forces.
Étape 1 : insertion et positionnement de l'image.
• Ouvrir Géogébra 4.0
• Cliquer droit n'importe où sur le graphique puis "Affichage standard".
• A l'aide de l'outil (qui se trouve dans l'icône ABC), insérer l'image de la manipulation dans le logiciel GéoGébra.
• Cliquer droit sur l'image et sélectionner Propriétés :
◦ Onglet Basique, cocher Objet fixe ;
◦ Onglet Position, coin 1 : (0,0) et coin 2 : (20,0)
• Déplacer l'image et redimensionner la fenêtre si nécessaire.
Étape 2 : tracé des droites d'actions des forces.
A l'aide des outils et
• Placer un points A à l'intersection des deux fils ;
• Placer un point B n'importe où sur le fil du dynamomètre de gauche ;
• Placer un point C n'importe où sur le fil du dynamomètre de droite ;
• Tracer les deux droites d'actions et renommer ces deux droites en d1 et d2 (clic droit, renommer, d_1).
ATTENTION : les droites d'action doivent obligatoirement être sur …...
Étape 3 : tracé des vecteurs.
Tracé du vecteur ⃗T1 (échelle : 1 cm pour 0,5 N)
• Placer tout d'abord un point à 4,6 cm du point A sur la droite d'action d1. Utiliser pour cela l'outil
• Déplacer le point D créé là où c'est nécessaire.
• Créer le vecteur à l'aide de l'outil Tracer le vecteur ⃗T2 avec la même méthode.
Étape 4 : construction du dynamique des forces.
• Créer un point F extérieur à l'image.
• En utilisant l'outil , tracer, à partir du point F, un vecteur ⃗u égal à
⃗T1 (cliquer sur F puis le vecteur ⃗T1 ) puis à partir de F', extrémité de ⃗u , un vecteur ⃗v égal à ⃗T2
• Utiliser l'outil pour tracer le vecteur ⃗P
NOM : 2PRO OL, M SERRE
HYGIENE ET SECURITE 1 (HS1)
COMMENT PREVENIR LES RISQUES LIES AUX GESTES ET POSTURES ? TP4 Suite : Forces exercées par un câble électrique sur les poteaux.
Utilisation du logiciel GéoGébra (SUR 5 – 30 minutes)
Étape 5 : détermination de la valeur de ⃗P
En utilisant l'outil et l'échelle utilisée (1 cm pour 0,5 N), conclure :
⃗
P a pour valeur : …...
Appel n°1 : appeler l'enseignant pour lui montrer votre fichier Géogébra et votre réponse pour ⃗P
Étape 6 :
• Copier / coller votre graphique sur l'emplacement libre en fin de page.
• Enregistrer votre fichier odt en remplacant "VotreNom"
par ce qu'il faut.
• Enregistrer votre fichier Géogébra sous le nom
"Hs1_Tp04_Suite_GG_VotreNom".
Appel n°2 : appeler l'enseignant pour lui dire que vous avez terminé.
