CONDITIONS DE REALISATION (Documents joints)

(1)

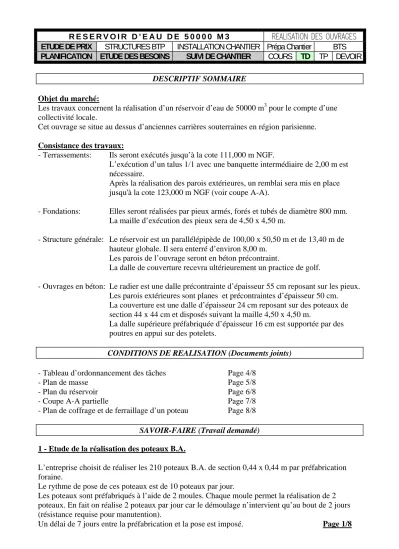

R E S E R V O I R D ’ E A U D E 5 0 0 0 0 M 3

ETUDE DE PRIX STRUCTURES BTP INSTALLATION CHANTIER Prépa Chantier BTS PLANIFICATION ETUDE DES BESOINS SUIVI DE CHANTIER COURS TD TP DEVOIR

DESCRIPTIF SOMMAIRE

Objet du marché:

Les travaux concernent la réalisation d’un réservoir d’eau de 50000 m³ pour le compte d’une collectivité locale.

Cet ouvrage se situe au dessus d’anciennes carrières souterraines en région parisienne.

Consistance des travaux:

- Terrassements: Ils seront exécutés jusqu’à la cote 111,000 m NGF.

L’exécution d’un talus 1/1 avec une banquette intermédiaire de 2,00 m est nécessaire.

Après la réalisation des parois extérieures, un remblai sera mis en place jusqu'à la cote 123,000 m NGF (voir coupe A-A).

- Fondations: Elles seront réalisées par pieux armés, forés et tubés de diamètre 800 mm.

La maille d’exécution des pieux sera de 4,50 x 4,50 m.

- Structure générale: Le réservoir est un parallélépipède de 100,00 x 50,50 m et de 13,40 m de hauteur globale. Il sera enterré d’environ 8,00 m.

Les parois de l’ouvrage seront en béton précontraint.

La dalle de couverture recevra ultérieurement un practice de golf.

- Ouvrages en béton: Le radier est une dalle précontrainte d’épaisseur 55 cm reposant sur les pieux.

Les parois extérieures sont planes et précontraintes d’épaisseur 50 cm.

La couverture est une dalle d’épaisseur 24 cm reposant sur des poteaux de section 44 x 44 cm et disposés suivant la maille 4,50 x 4,50 m.

La dalle supérieure préfabriquée d’épaisseur 16 cm est supportée par des poutres en appui sur des potelets.

CONDITIONS DE REALISATION (Documents joints)

- Tableau d’ordonnancement des tâches Page 4/8

- Plan de masse Page 5/8

- Plan du réservoir Page 6/8

- Coupe A-A partielle Page 7/8

- Plan de coffrage et de ferraillage d’un poteau Page 8/8 SAVOIR-FAIRE (Travail demandé) 1 - Etude de la réalisation des poteaux B.A.

L’entreprise choisit de réaliser les 210 poteaux B.A. de section 0,44 x 0,44 m par préfabrication foraine.

Le rythme de pose de ces poteaux est de 10 poteaux par jour.

Les poteaux sont préfabriqués à l’aide de 2 moules. Chaque moule permet la réalisation de 2 poteaux. En fait on réalise 2 poteaux par jour car le démoulage n’intervient qu’au bout de 2 jours (résistance requise pour manutention).

Un délai de 7 jours entre la préfabrication et la pose est imposé. Page 1/8

(2)

1-1- Courbes de production:

- Etablir les courbes de production (préfabrication, pose et évolution du stock).

- Combien de jours au plus tard avant le début de la pose devra-t-on démarrer la préfabrication des poteaux, pour ne pas avoir de rupture de stock ?

- Déterminer quel sera le stock maximum, sachant que ces poteaux seront posés en continu.

- Evaluer la surface de stockage correspondante.

- Faire un schéma coté de l’aire de stockage.

1-2- Etude du moule permettant la préfabrication:

Après avoir définit le sens de coulage de l’élément, vous établirez un dessin du moule mettant en évidence:

- les différents matériaux utilisés - les dimensions principales du moule - le système de serrage

1-3- Mode opératoire:

Etablir le mode opératoire de la réalisation complète des poteaux, à savoir:

- Préfabrication

- Stockage

- Manutention

- Pose

Pour chacune de ces phases vous devez vous aider de schémas et faire apparaître les risques et les mesures de prévention.

1-4- Etude de prix:

- Calculer les quantités nécessaires: volume de béton, masse d’aciers et surface coffrée.

- Etablir le coût direct pour un poteau en place.

1-5- Planning journalier du poste préfabrication

- Etablir le crédit d’heure journalier pour la préfabrication des poteaux (y compris manutention et stockage).

- En déduire le nombre d’ouvriers à affecter à la préfabrication (Horaire de travail: 8 heures/jour).

- Calculer la durée de chaque tâche.

- Elaborer le planning journalier.

2 - Ordonnancement.

L’ouvrage sera réalisé par 2 équipes A et B de l’entreprise de génie civil.

Une équipe C réalisera la post-contrainte (partie sous-traitée à une entreprise spécialisée).

L’équipe A réalisera les ouvrages précontraints: radier, voiles, dalle de couverture.

L’équipe B exécutera les autres tâches.

La post-contrainte du radier et des autres ouvrages (voiles et dalles de couverture) sera réalisée sur un béton âgée de 28 jours.

La préfabrication foraine des poteaux sera exécutée sur le radier.

Page 2/8 2-1- Tableau d’ordonnancement des tâches:

(3)

- Déterminer les tâches antérieures - Affecter les équipes

- Définir les liens entre tâches en fonction des contraintes.

2-2- Planning GANTT:

- Tracer le planning relatif aux tâches définies dans le tableau d’ordonnancement.

(Echelle des durées: semaines).

- En déduire la durée de l’ensemble des travaux.

3 - Terrassements.

3-1- Calcul du volume de terrassements

En vue de choisir le matériel de terrassement nécessaire et de déterminer la place nécessaire aux terres à conserver sur le chantier, vous devez calculer successivement:

- Volume de terres à déblayer. - Volume de terres à remblayer.

- Volume de terres à évacuer. - Volume de terres à conserver.

Le taux de foisonnement est de 30 % et le taux de foisonnement après compactage est de 10 %.

3-2- Etude de l’atelier de terrassement

En partant sur la base de 60500 m3 à évacuer déterminer la durée avec un atelier de terrassement Distance chantier décharge 17 km Mvol. Terre transportée 1.5 T/M3 Journée 7h/jour

Pelles : Godet 1.25m3 Coef remplissage 0.92 Coef efficience 0.88

Durée chargement 0.4 minute/m3 Pivotement aller retour 0.44 minute

Camions : Charge utile 22.5 T Déchargement 3 minutes Vitesse chargé 30km/h vide 40km/h

Déterminez la durée de l’évacuation pour une noria

DONNEES COMPLEMENTAIRES

Données économiques:

- Prix d’un moule double 3050.00 € H.T.

- Béton fabriqué sur chantier B 30 61 € / m³ - Acier (prix moyen) 1 € / kg

- Huile de décoffrage 2.50 € / l (ratio = 0,25 l/m²) - Mortier de clavage 11 € / poteau

- D.H.M.O. 15.24 € F

Temps unitaires:

- Manutention - stockage 0,60 h / poteau

- Décoffrage 0,25 h / m²

- Coffrage 0,40 h / m²

- Ferraillage 0,02 h / kg

- Bétonnage 1,20 h / m³

- Pose (y compris manutention) 1,00 h / poteau - Percement des réservations et coulis 0,70 h / poteau

Poids unitaires d’acier:

- HA 8 0,394 kg / m - HA 14 1,208 kg / m - HA 20 2,466 kg / m

Page 3/8 TABLEAU D’ORDONNANCEMENT DES TACHES

(4)

CONSTRUCTION D’UN RESERVOIR Entreprise:

Tâches antérieures Tâche considérée Durée Equipes Observations N° Contrainte N° Désignation (semaines)

Radier - coffrage - ferraillage - bétonnage

11

Précontrainte du radier

3

Voiles et potelets sur voiles

- coffrage - ferraillage - bétonnage

22

Préfabrication des poteaux

21

Pose des poteaux 4

Dalle de couverture - coffrage

- ferraillage - bétonnage

22

Précontrainte voiles et dalle

5

Potelets sur dalle de couverture et acrotères

4

Pose des poutres préfa et clavage

4

Pose des dalles préfabriquées

4

Page 4/8 R E S E R V O I R D ’ E A U D E 5 0 0 0 0 M 3 Documents réponses

(5)

ETUDE DE PRIX STRUCTURES BTP INSTALLATION CHANTIER Prépa Chantier IUP PLANIFICATION ETUDE DES BESOINS SUIVI DE CHANTIER NOM :

1 - Etude de la réalisation des poteaux B.A.

Calculs justificatifs :

Sens de coulage justificatifs:

Croquis et détails nécessaires du moule

(6)

N Croquis Commentaires

(7)

N Croquis Commentaires

1-4- Etude de prix:

Calcul des quantités:

. volume de béton:

(8)

. masse d’aciers:

Diamètres des aciers (mm) 8 10 12 14 16 20

Longueurs totales (m) Poids unitaires (kg/m) Poids total par diamètre (kg) Poids total d’acier (kg)

. surface coffrée:

Coût direct pour un poteau en place:

DESIGNATION UNITE QUANTITES PRIX DEBOURSE SEC

Unitaire Matériaux M.O. Matériel

Coût direct d’un poteau

1-5- Planning journalier du poste préfabrication:

Crédit d’heure journalier:

Désignation Unité Quantité Temps unitaires Crédit d’heures

Crédit d’heures journalier Nombre d’ouvriers:

Durée de chaque tâche:

Désignation Durée (h)

(9)

Planning journalier:

Désignation 7 h 8 h 9 h 10 h 11 h 12 h 13 h 14 h 15 h 16 h

2-1- Tableau d’ordonnancement des tâches:

TABLEAU D’ORDONNANCEMENT DES TACHES CONSTRUCTION D’UN RESERVOIR Entreprise:

Radier - coffrage - ferraillage - bétonnage

11

Précontrainte du radier

3

22

Préfabrication des poteaux

21

Pose des poteaux 4 Dalle de couverture

22

Précontrainte voiles et dalle

5

4

Pose des poutres préfa et clavage

4

Pose des dalles préfabriquées

4

2-2- Planning GANTT:

N°

1

(10)

2 3 4 5 6 7 8 9 10

3 - Terrassements. Avec croquis justificatifs 3-1- Calcul volume de terrassement

- Volume de terres à déblayer:

- Volume de terres à remblayer:

- Volume de terres à évacuer:

- Volume de terres à conserver:

3-2- Etude de l’atelier de terrassement

(11)

R E S E R V O I R D ’ E A U D E 5 0 0 0 0 M 3

ETUDE DE PRIX STRUCTURES BTP INSTALLATION CHANTIER Prépa Chantier TD PLANIFICATION ETUDE DES BESOINS SUIVI DE CHANTIER CORRIGE

(12)

1 - Etude de la réalisation des poteaux B.A.

- Courbes de production: voir document ci-joint.

- La préfabrication devra démarrer au plus tard 92 jours avant le début de la pose.

- Stock maximum = 184 poteaux.

- Surface de stockage correspondante + schéma coté : voir document ci-joint.

- Sens de coulage:

2 possibilités de sens de coulage:

- verticalement: (debout) - horizontalement (à plat)

Vu la hauteur du poteau (10,50 m) le sens de coulage retenu sera poteau à plat.

- Dessin coté: à voir suivant choix.

1-4- Etude de prix:

- Calcul des quantités:

. volume de béton: 0,44 x 0,44 = 0,1936 - 0,04 x 0,04 x 2 = 0,0032

10,50 x 0,1904 = 1,999 m³

. masse d’aciers:

Diamètres des aciers (mm) 8 10 12 14 16 20

Longueurs totales (m) 66,78 6,60 43,16

Poids unitaires (kg/m) 0,394 1,208 2,466

Poids total par diamètre (kg) 26,311 7,973 106,433 Poids total d’acier (kg) 140,717 kg

. surface coffrée: 0,36 x 3 = 1,08

+ 0,057 x 4 = 0,228

10,50 x 1,308 + 0,1904 x 2 = 14,11 m²

- Coût direct pour un poteau en place:

DESIGNATION UNIT E

QUANTITES PRIX DEBOURSE SEC

UNITAIRE Matériaux M.O. Matériel

(13)

Béton B30 Acier

Huile de décoffrage: 14,11 x 0,25 Mortier de clavage

Manutention - stockage

Coffrage - décoffrage: 14,11 x 0,65 Ferraillage: 140,717 x 0,02 Bétonnage: 1,999 x 1,20 Pose

Percement des réservations Amortissement du moule

m³ kg

l u h h h h h h u

1,999 140,717 3,523 1,00 0,60 9,17 2,81 2,40 1,00 0,70 1

61.00 1.00 2.50 11.00 15.24 15.24 15.24 15.24 15.24 15.24 29.05

121.94 140.72 8.81 11.00

9.14 139.75 42.82 36.58 15.24 10.67

29.05 282.47 254.20 29.05 Coût direct d’un poteau 565.72 €

2-3- Planning journalier du poste préfabrication:

- Crédit d’heure journalier:

Désignation Unité Quantité Temps unitaires Crédit d’heures

Décoffrage m² 14,11 x 2 0,25 7,06

Manutention - stockage u 1 x 2 0,60 1,20

Coffrage m² 14,11 x 2 0,40 11,29

Ferraillage kg 140,717 x 2 0,02 5,63

Bétonnage m³ 1,999 x 2 1,20 4,80

Crédit d’heures journalier 29,98 - Nombre d’ouvriers: 29,98 / 8 = 3,75 soit 4 ouvriers

- Durée de chaque tâche:

Désignation Durée (h)

Décoffrage 1,77

Manutention - stockage 0,30

Coffrage 2,82 Ferraillage 1,41 Bétonnage 1,20 - Planning journalier:

Désignation 7 h 8 h 9 h 10 h 11 h 12 h 13 h 14 h 15 h 16 h

Décoffrage

Manutention - stockage

Coffrage

Ferraillage

Bétonnage

2-1- Tableau d’ordonnancement des tâches:

(14)

TABLEAU D’ORDONNANCEMENT DES TACHES CONSTRUCTION D’UN RESERVOIR Entreprise:

1 Radier - coffrage - ferraillage - bétonnage

11

A

1 28 j 2 Précontrainte du radier

3 C

2 3

22

A

1 OU 2 4 Préfabrication des poteaux

21 B ^{Avant ou}après pré…

4 7 j 5 Pose des poteaux 4 B

5 6

Dalle de couverture - coffrage

- ferraillage - bétonnage

22

A

3 ET 6 28 j 7

Précontrainte voiles

et dalle

5

C

Possibilité de décaler en 2 fois le pré….

7 8

4

B 8 9 Pose des poutres

préfa et clavage

4 B

9 10 Pose des dalles préfabriquées

4 B

2-2- Planning GANTT: voir document ci-joint

3 - Terrassements.

- Volume de terres à déblayer:

. h = 120,22 - 111,00 = 9,22 m . b = 105,40 x 55,90 = 5891,86 m²

(15)

. B = 123,84 x 74,34 = 9206,27 m² . VD = (B+b+√Bxb)h/3 = 69036 m³

- Volume de terres à remblayer:

. V_R = V₁ + V₂

. V₁ = V_D - 100,00 x 50,50 x 9,22 = 22475 m³ . V2 = (B+b+√Bxb)h/3] - 100 x 50,50 x 2,78

. h = 123,00 - 120,22 = 2,78 m . B = 105,56 x 56,06 = 5917,69 m² . b = 100 x 50,50 = 5050,00 m² . V₂ = 15229 - 14039 = 1190 m³ . VR = 22475 + 1190 = 23665 m³

- Volume de terres à évacuer:

. VE = 1,30 x (VD - V R) = 58982 m³

- Volume de terres à conserver:

. V_C = V_R / 1,10 = 21514 m³ 4 - Installation de chantier.

Définir le poste de levage:

- type de matériel: Grue à tour sur rail avec translation files 8 à 14 (longueur de rail = 30m) - Position de ce matériel: centre du réservoir entre files F et G

- Caractéristiques principales:

. flèche = 50,00 m

. charge maxi = 1,999 x 2,5 = 5 tonnes (poteau préfa) . hauteur sous crochet = 25,50 m (rails sur radier)
