EVALUATION EVALUATION
Appareils électriques de la maison Appareils électriques de la maison

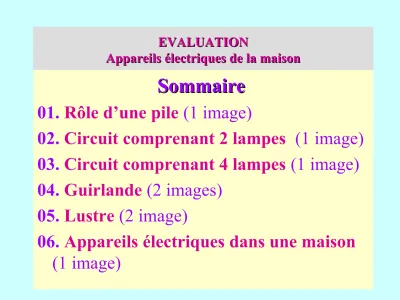

Sommaire Sommaire
01. Rôle d’une pile (1 image)
02. Circuit comprenant 2 lampes (1 image) 03. Circuit comprenant 4 lampes (1 image) 04. Guirlande (2 images)
05. Lustre (2 image)
06. Appareils électriques dans une maison (1 image)
01. Consignes 01. Consignes
Observez attentivement le circuit électrique présenté sur chaque photographie.
Lisez l’ensemble des questions avant de répondre.
Pour les questions à choix multiple, choisissez la ou les bonne(s) réponse(s).
Il est possible de revenir sur la photographie précédente, si vous le souhaitez.
02 Circuit comprenant 2 lampes
Observez la photo et cochez la ou les bonne(s) réponse(s) : Le circuit est ouvert
L1 et L2 sont en série Le circuit est fermé L1 et L2 sont en en
dérivation
Le générateur, les lampes et l’interrupteur sont en série
03 Circuit comprenant 4 lampes
On ajoute dans le circuit précédent deux autres lampes L3 et L4.
Observez la photo et cochez la ou les bonne(s) réponse(s) :
L1 et L4 sont en série L2 et L3 sont en série
Le générateur, les lampes L1 et L4, et l’interrupteur sont en série
L2 et L3 sont en dérivation
Si on dévisse la lampe L2, quelles lampes brilleront ?
04 Guirlande (1/2)
Observez cette guirlande.
Puis passez à la l’image suivante.
04 Guirlande (2/2)
On dévisse une des lampes.
Observez la photo.
Que se passe-t-il ?
Proposez une explication
05 Lustre (1/2)
Observez la photographie de de ce lustre.
Puis passez à la photo suivante.
05 Lustre (2/2)
Après avoir observé cette deuxième image du lustre, répondez à la question
suivante :
Les 3 lampes de ce lustre sont-elles branchées en série ou en dérivation ? Expliquez votre réponse.
06 Appareils électriques de la maison
Pourquoi les appareils électriques dans une maison sont-ils branchés en dérivation ?
