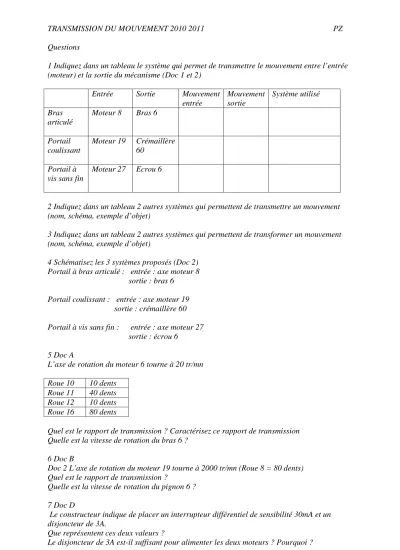

TRANSMISSION DU MOUVEMENT 2010 2011 PZ Questions
1 Indiquez dans un tableau le système qui permet de transmettre le mouvement entre l’entrée (moteur) et la sortie du mécanisme (Doc 1 et 2)
Entrée Sortie Mouvement entrée
Mouvement sortie
Système utilisé Bras
articulé
Moteur 8 Bras 6
Portail coulissant
Moteur 19 Crémaillère 60
Portail à vis sans fin
Moteur 27 Ecrou 6
2 Indiquez dans un tableau 2 autres systèmes qui permettent de transmettre un mouvement (nom, schéma, exemple d’objet)
3 Indiquez dans un tableau 2 autres systèmes qui permettent de transformer un mouvement (nom, schéma, exemple d’objet)
4 Schématisez les 3 systèmes proposés (Doc 2) Portail à bras articulé : entrée : axe moteur 8
sortie : bras 6 Portail coulissant : entrée : axe moteur 19
sortie : crémaillère 60 Portail à vis sans fin : entrée : axe moteur 27
sortie : écrou 6 5 Doc A
L’axe de rotation du moteur 6 tourne à 20 tr/mn Roue 10 10 dents
Roue 11 40 dents Roue 12 10 dents Roue 16 80 dents
Quel est le rapport de transmission ? Caractérisez ce rapport de transmission Quelle est la vitesse de rotation du bras 6 ?
6 Doc B
Doc 2 L’axe de rotation du moteur 19 tourne à 2000 tr/mn (Roue 8 = 80 dents) Quel est le rapport de transmission ?
Quelle est la vitesse de rotation du pignon 6 ? 7 Doc D
Le constructeur indique de placer un interrupteur différentiel de sensibilité 30mA et un disjoncteur de 3A.
Que représentent ces deux valeurs ?
Le disjoncteur de 3A est-il suffisant pour alimenter les deux moteurs ? Pourquoi ?
Doc 1 PORTAILS MOTORISE
PORTAIL A BRAS ARTICULES
PORTAIL COULISSANT
PORTAIL A VIS SANS FIN
DOC A PORTAIL A BRAS ARTICULE
Vue éclatée
DOC B PORTAIL COULISSANT
Vue éclatée
DOC C PORTAIL A VIS SANS FIN
Doc 2 Documents techniques
Doc D Extrait du document technique (bras articulé)
60
