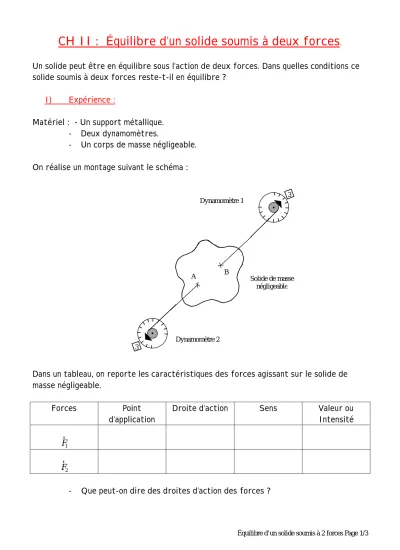

Équilibre d’un solide soumis à 2 forces Page 1/3

CH II : Équilibre d’un solide soumis à deux forces .

Un solide peut être en équilibre sous l’action de deux forces. Dans quelles conditions ce solide soumis à deux forces reste-t-il en équilibre ?

I) Expérience :

Matériel : - Un support métallique.

- Deux dynamomètres.

- Un corps de masse négligeable.

On réalise un montage suivant le schéma :

3

3

A B

Dynamomètre 1

Solide de masse négligeable

Dynamomètre 2

Dans un tableau, on reporte les caractéristiques des forces agissant sur le solide de masse négligeable.

Forces Point

d’application

Droite d’action Sens Valeur ou

Intensité

F r

1

F r

2

- Que peut-on dire des droites d’action des forces ?

(2)

Équilibre d’un solide soumis à 2 forces Page 2/3

- Que peut-on dire du sens des forces ?

- Que peut-on dire des valeurs ou intensités des forces ?

II) Loi :

Un solide est en équilibre sous l’action de deux forces directement opposées. Ces forces sont :

- - -

Exercice N° 1 :

Soit la situation définie par la figure suivante montrant un solide soumis à deux forces F r

1

et F r

2

.

Échelle : 1 cm 1 daN

r F

2

r F

1

a) Le corps est-il en équilibre ?

b) Calculer la valeur ou intensité de chacune des forces .

(3)

Équilibre d’un solide soumis à 2 forces Page 3/3

Exercice N° 2 :

On donne le montage mécanique défini par le schéma suivant :

Dynamomètre X 0,1

Solide

Ressort Support

A

B

C

a) Faire l’inventaire du montage.

b) Faire le tableau des caractéristiques des forces agissant sur le solide.

c) Calculer l’intensité de la force F r

1

exercée par le dynamomètre sachant que l’index de celui-ci se trouve sur la division 2,7. (Ne pas oublier les caractéristiques lues sur le schéma.)

d) Dessiner les actions en complétant la figure :
