12.5 Composants annexes : l’inductance RM14-3C85

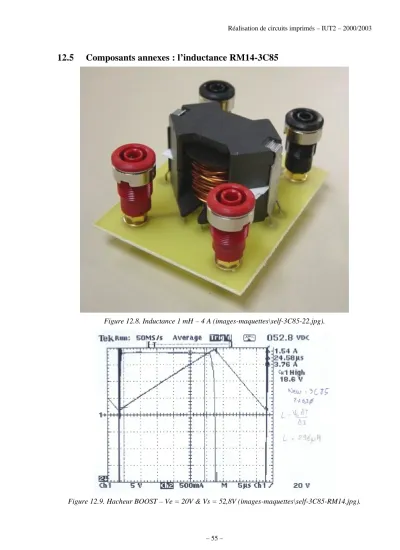

Figure 12.8. Inductance 1 mH – 4 A (images-maquettes\self-3C85-22.jpg).
Figure 12.9. Hacheur BOOST – Ve = 20V & Vs = 52,8V (images-maquettes\self-3C85-RM14.jpg).
Thierry LEQUEU – Septembre 2006 – [DATA076] – Fichier : PROJETS-IUT2.DOC
– 56 – Essais : hacheur de type BOOST
Tension d’entrée : Ve ≈ 20 V Courant d’entrée : Ie ≈ 3 A Rapport cyclique : α ≈ 60 % Courant de sortie : Is ≈ 1 A Tension inductance : VLmax = +18,6 V pendant ∆T = 24,58 µs
Variation du courant : ∆IL = 1,54 A
Inductance :
dt Ldi v= soit
L L
I T L V
∆
∆
= × = 296,87 µH.
Circuit RM14 – Matériaux 3C85 – Entrefer e = 0,8 mm (4 isolants) N ≈ 40 spires – Fils 2 x AWG20 (φ 0,81 mm)
µe = 1990 – Ae = 198 mm² – Le = 70 mm – µ0=4⋅π⋅10−7 – AL = 7100 nH ±25%
Le e 1 2
1 Le
N Ae L
e e
2 0
µ
⋅ + ⋅
⋅ ⋅ µ
⋅
⋅µ
= = 244,4 µH
Figure 12.10. Résistances de puissance 3R3 W24 (images-maquettes\RL-1650-12.jpg).
