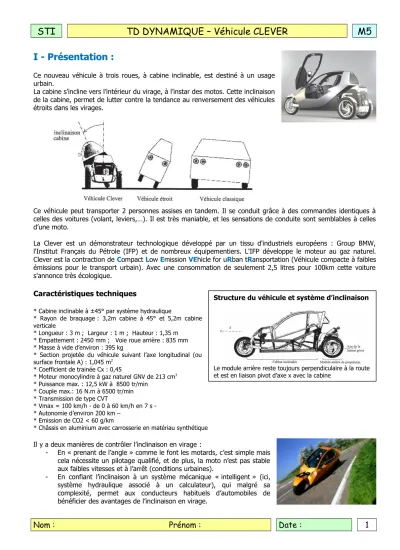

I - Présentation : I - Présentation :
Ce nouveau véhicule à trois roues, à cabine inclinable, est destiné à un usage urbain.
La cabine s’incline vers l’intérieur du virage, à l’instar des motos. Cette inclinaison de la cabine, permet de lutter contre la tendance au renversement des véhicules étroits dans les virages.
Ce véhicule peut transporter 2 personnes assises en tandem. Il se conduit grâce à des commandes identiques à celles des voitures (volant, leviers,…). Il est très maniable, et les sensations de conduite sont semblables à celles d’une moto.
La Clever est un démonstrateur technologique développé par un tissu d'industriels européens : Group BMW, l'Institut Français du Pétrole (IFP) et de nombreux équipementiers. L'IFP développe le moteur au gaz naturel.
Clever est la contraction de Compact Low Emission VEhicle for uRban tRansportation (Véhicule compacte à faibles émissions pour le transport urbain). Avec une consommation de seulement 2,5 litres pour 100km cette voiture s'annonce très écologique.
Caractéristiques techniques
* Cabine inclinable à ±45° par système hydraulique
* Rayon de braquage : 3,2m cabine à 45° et 5,2m cabine verticale
* Longueur : 3 m ; Largeur : 1 m ; Hauteur : 1,35 m
* Empattement : 2450 mm ; Voie roue arrière : 835 mm
* Masse à vide d’environ : 395 kg
* Section projetée du véhicule suivant l’axe longitudinal (ou surface frontale A) : 1,045 m2
* Coefficient de trainée Cx : 0,45
* Moteur monocylindre à gaz naturel GNV de 213 cm3
* Puissance max. : 12,5 kW à 8500 tr/min
* Couple max.: 16 N.m à 6500 tr/min
* Transmission de type CVT
* Vmax = 100 km/h - de 0 à 60 km/h en 7 s -
* Autonomie d’environ 200 km –
* Emission de CO2 < 60 g/km
* Châssis en aluminium avec carrosserie en matériau synthétique Il y a deux manières de contrôler l’inclinaison en virage :
- En « prenant de l’angle » comme le font les motards, c’est simple mais cela nécessite un pilotage qualifié, et de plus, la moto n’est pas stable aux faibles vitesses et à l’arrêt (conditions urbaines).
- En confiant l’inclinaison à un système mécanique « intelligent » (ici, système hydraulique associé à un calculateur), qui malgré sa complexité, permet aux conducteurs habituels d’automobiles de bénéficier des avantages de l’inclinaison en virage.
Structure du véhicule et système d’inclinaison
Le module arrière reste toujours perpendiculaire à la route et est en liaison pivot d’axe x avec la cabine
TRAVAIL DEMANDE :
On se propose de comparer le comportement en virage d’un véhicule CLEVER par rapport à un véhicule « étroit rigide » et de vérifier que le système d’inclinaison ne pénalise pas les performances du véhicule.
1ère partie : Etude du comportement en virage pour les véhicules « classique » et « étroit » à 4 roues.
But : déterminer les vitesses théoriques en virage, avant glissement ou renversement, pour ces 2 véhicules.
11 – Un véhicule classique (2) parcourt la courbe T à la vitesse v, dans le repère R(O,X1,Y1,Z1) lié à la terre (1)
Notations : 11-1
Exprimer la norme du vecteur vitesse VG2/1 du centre de gravité du véhicule par rapport au sol, notée v.
Tracer sur la figure le vecteur vitesse VG2/1
11-2 Exprimer la norme des composantes tangentielle at et normale an du vecteur accélération AG2/1
Tracer sur la figure le vecteur accélération AG2/1 et ses composantes normale et tangentielle.
12 – Le véhicule « classique » (2) de masse m est modélisé
ci-dessous. Il parcourt sur une route horizontale, la courbe T à une vitesse v constante, donc AG2/1 = an
12-1 Isoler le véhicule « classique » (2)
Faire le bilan des actions extérieures qui agissent sur le système isolé.
Appliquer le principe fondamental de la dynamique au point G et écrire les 3 équations scalaires qui en résultent.
On admet que le moment dynamique au point G est nul (G2/1=0).
12-2 Etude du glissement
Il y a « équi-adhérence » aux contacts roues/sol, et le véhicule est à la limite de l’adhérence.
Les 2 équations correspondantes sont : YA = t . ZA et YB = t . ZB
Le facteur d’adhérence transversale est = tan = 0,9 (pneus neufs, chaussée sèche).
12-3 Etude du renversement A l’instant de l’étude YA = ZA = 0
Déterminer v en fonction des paramètres b, h, r, g.
12-4 Les caractéristiques du véhicule « classique » sont : voie b = 1,45m et hauteur h = 0,65m.
Compléter le tableau ci-après (voir 21-1) en calculant les vitesses maxi du véhicule « classique » pour le non glissement et le non renversement.
13- Le modèle choisi et les équations précédemment restent valables pour le véhicule « étroit » pour le non glissement et le non renversement.
Comparer les valeurs des véhicules « classique » et « étroit ».
2ème partie : Etude du comportement en virage d’un véhicule « Clever » à cabine inclinable.
But : déterminer les vitesses théoriques en virage, avant renversement, pour le « Clever »
21 – Le véhicule « Clever » (2) de masse m est modélisé ci-dessous. Il parcourt sur une route horizontale, la courbe T à une vitesse v constante, donc AG2/1 = an
Hypothèses complémentaires :
La roue avant centrale du véhicule Clever n’est pas prise en compte dans cette première étude.
Le véhicule est constitué de la cabine (3) et du module de propulsion (2). L’angle d’inclinaison b entre la cabine (3) et l’axe vertical est constant. L’ensemble (2+3) constitue un ensemble rigide dans cette étude.
L’étude dynamique montre que, pour éviter le renversement, la relation an ≤ g . (b/2 + e.sin) / (k + e.cos) doit être vérifiée. Cette relation est tracée sur la figure ci-dessous :
b=AB=1m e=EG=0,49m k=EC=0,16m g=9,81m.s-2
21-1 Relever les accélérations admissibles pour les angles d’inclinaison = 15°, = 45°.
Calculer les vitesses maxi que le véhicule Clever peut théoriquement atteindre avant renversement pour les virages de rayon 50m et 20m avec les angles = 15°, = 45°.
Bilan des vitesses admissibles (km/h) Véhicule
« classique » Véhicule
« étroit » Véhicule Clever
Vitesse
glissement r = 50m 75,6 75,6 75,6
r = 20m 47,8
= 0 = 15° = 45°
Vitesse
renversement r = 50m 84,2 69,9 102
r = 20m 44,2 44,2 50,4
21-2 Décrire alors le comportement (glissement et/ou renversement) du véhicule Clever pour une inclinaison
≥15°
Comparer avec les résultats des véhicules « classique » et « étroit ».
Conclure quant à l’utilisation du véhicule Clever.
22 – Prise en compte de la géométrie à 3 roues du véhicule Clever.
Le véhicule de masse mT est modélisé ci-dessous
Données :
Coordonnées des points dans le repère (C, X, Y, Z) :
A(0 ;417,5 ;0) B(0 ; -417,5 ; 0) C(0 ; 0 ; 0) D(2450, 0 ; 0) G(820, 340 , 506) Masse total (Clever+conducteur) : mT = 500kg
Inclinaison Maxi de la cabine : = 45° = cste Coefficient d’adhérence transversal : t = 0,9 Etude dynamique du véhicule en virage
On se propose de valider les limites de vitesse en virage. Compte tenues des caractéristiques données par le constructeur et de celles données ci-dessous :
Coefficient de frottement au contact des roues sol : = 0,85
CE = 0,25 m EG = 0,52 m (=0°) AB = 0,835 m CD = 2,45 m Le point E est la projection de G sur CD quand l’angle vaut 0°
Angle d'inclinaison de 45°
Les différentes cotes sont données par la figure 6 ci-dessus :
1. Ecrire le principe fondamental de la dynamique appliqué au véhicule incliné d’un angle de 45°, lors d’un virage (on supposera que le centre de gravité G décrit un cercle de rayon R), dans un repère terrestre supposé galiléen (axe z vertical).
2. Donner l’équation permettant de déterminer la relation vitesse du point G = f(R) vérifiant le non basculement du véhicule.
3. Donner l’équation permettant de déterminer la relation vitesse du point G = f(R) vérifiant le non glissement du véhicule.
4. Tracer les courbes et les commenter, en fonction des caractéristiques données par le constructeur.
Etude de l’ensemble de basculement du véhicule
On se propose de valider les choix du constructeur pour l’inclinaison du module avant.
Le système d’inclinaison de la cabine est assuré par un système mécanique « Intelligent » constitué d’un circuit hydraulique et d’un calculateur. Deux vérins
hydrauliques positionnent la cabine à
l’inclinaison demandée (cf. figure 7).
Figure 7
Ceux-ci sont disposés entre la cabine et le module arrière de propulsion qui, lui, reste toujours vertical. Le calculateur, informé par 5 capteurs (cf. figure 8), autorise ou non, l’alimentation en huile de l’un des vérins, pendant que l’huile s’évacue de l’autre vérin. Ainsi la cabine s’incline du coté opposé au vérin alimenté.
Figure 8
INFORMATIONS SUPPLEMENTAIRES
Elle mesure un mètre de large, compte trois roues, et fonctionne au gaz naturel. Selon ses concepteurs, elle est conçue pour le monde citadin, et combine la sécurité d'une mini-voiture et la manœuvrabilité d'une moto. Qui est-elle ? La Clever.
Une voiture « intelligente » et plus écologique
La voiture Clever roule au gaz naturel comprimé, consomme environ 2,6 litres pour 100 kilomètres, et
cylindrée. Elle peut passer de la vitesse de 0 à 60 kilomètres à l'heure en sept secondes, et atteindre une vitesse maximale d'environ 100 kilomètres à l'heure.
Elle compte trois roues et peut accueillir un conducteur et un passager. Alors, voiture, moto ou tricycle ? Quel que soit le nom que l'on lui donne, avec son mètre de large, la Clever se gare avec aisance, et se veut une réponse aux embouteillages. En cela, elle est taillée pour la ville.
Un projet européen
Le projet, dont le coût est estimé à 2,3 millions d'euros, a été financé par l'Union Européenne, et a vu le travail conjoint de neuf partenaires européens issus de l'industrie et de la recherche, dont l'université de Bath, en Angleterre, l'Institut français du pétrole et l'université technique de Berlin. Les cinq premiers prototypes qui viennent de voir le jour sont le fruit de trois ans d'étude.
Outre l'aspect pratique de cette voiture taille réduite, ses concepteurs la considèrent comme plus économique et écologique que les voitures actuelles. En effet, son coût à l'usage serait cinq fois moindre que celui des véhicules conventionnels. «
