Zone de pose au mur
Zone de pose en tableau
Mesures ...
Formes et dimensions des coffres ...
Types et tailles de coulisses ...
Tailles maximales des volets roulants selon le profilé ...
2 5 10 11
Zone de montage sur le cadre de fenêtre

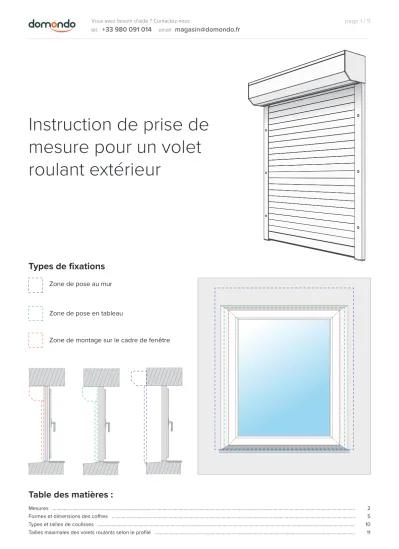

Instruction de prise de mesure pour un volet roulant extérieur
Types de fixations
Table des matières :
Prise de mesure pour le montage sur le cadre de fenêtre
Afin de saisir les mesures les plus précises, nous recommandons de mesurer la largeur du cadre à au moins trois endroits, sur différents niveaux.
Lorsque vous insérez la largeur souhaitée dans le configurateur, insérez la mesure saisie la plus basse, diminuée de 4 mm (2 mm sur chaque côté) :
Exemple :
min(1400, 1402, 1401) - 4 = 1400 - 4 = 1396mm
Exemple :
min(1602, 1607, 1601) = 1601mm
Lorsque vous insérez la hauteur souhaitée dans le configurateur, insérez la mesure saisie la plus basse :
Vous pouvez contrôler la hauteur du volet par découpage des coulisses.
Insérez les dimensions en millimètres (mm)
largeur = min(A, B, C) - 4mm
hauteur = min(X, Y, Z)
A B C
X Y Z
Prise de mesure pour pose en tableau
A B C
X Y Z
Afin de saisir les mesures les plus précises, nous recommandons de mesurer la largeur du cadre à au moins trois endroits, sur différents niveaux.
Lorsque vous insérez la largeur souhaitée dans le configurateur, insérez la mesure saisie la plus basse, diminuée de 4 mm (2 mm sur chaque côté) :
Insérez les dimensions en millimètres (mm)
Exemple :
min(1400, 1402, 1401) = 1400 - 4 = 1396mm
Exemple :
min(1602, 1607, 1601) = 1601 mm
Lorsque vous insérez la hauteur souhaitée dans le configurateur, insérez la mesure saisie la plus basse :
Vous pouvez contrôler la hauteur du volet par découpage des coulisses.
largeur = min(A, B, C) - 4mm
hauteur = min(X, Y, Z)
Exemple :
Prise de mesure pour l’installation au mur A
B C
X Y Z
Afin de saisir les mesures les plus précises, nous recommandons de mesurer la largeur du châssis à au moins trois endroits, sur
différents niveaux.
Lorsque vous insérez la largeur souhaitée dans le configurateur, insérez la mesure moyenne saisie augmentée de la largeur des coulisses. Une coulisse standard PP53 a une largeur de 53mm, donc si vous ne choisissez pas une autre coulisse, ajoutez 106mm :
A + B + C
largeur = 3 + 2 P
X + Y + Z
hauteur = 3 + S
Lorsque vous insérez la hauteur souhaitée dans le configurateur, insérez la mesure moyenne saisie augmentée de la hauteur du coffre.
Vous trouverez les dimensions des coffres et des coulisses aux pages 5-10.
S
P P
1400 + 1402 + 1401 + 2 x 53 = 1401 + 106 = 3
= 1507mm
Insérez les dimensions en millimètres (mm)
Exemple :
Coffre à pan coupé 45°, volet en aluminium 1300 + 1302 + 1301 + 167 = 1301 + 167 =
3
= 1468mm
Formes et dimensions des coffres à pan coupé 45°
B
A
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 165mm 180mm 205mm
TYPE A B
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 165mm 180mm 205mm
TYPE A B
Pour les volets à contrôle manuelle
Volets en aluminium
Volets PVC
Pour les volets à contrôle électrique
Pour les volets à contrôle manuelle Pour les volets à contrôle électrique
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 165mm 180mm 205mm
TYPE A B
à 1440mm à 1890mm à 2230mm à 2610mm à 3100mm à 4550mm
Hauteur du
volet roulant Hauteur du
volet roulant
- à 1780mm à 2160mm à 2390mm à 3060mm à 4110mm à 1240mm
à 1560mm à 1960mm à 2390mm à 2950mm à 4330mm
Hauteur du
volet roulant Hauteur du
volet roulant
- à 1490mm à 1820mm à 2280mm à 2790mm à 4220mm
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 165mm 180mm 205mm
TYPE A B
Formes et dimensions des coffres en quart de rond
B
A
137 150 165 180 205
139mm 153mm 167mm 183mm 207mm
137mm 150mm 165mm 180mm 205mm
A B
137 150 165 180 205
139mm 153mm 167mm 183mm 207mm
137mm 150mm 165mm 180mm 205mm
A B
137 150 165 180 205
139mm 153mm 167mm 183mm 207mm
137mm 150mm 165mm 180mm 205mm
A B
à 1890mm à 2230mm à 2610mm à 3100mm à 4550mm
à 1780mm à 2160mm à 2390mm à 3060mm à 4110mm à 1560mm
à 1960mm à 2390mm à 2950mm à 4330mm
à 1490mm à 1820mm à 2280mm à 2790mm à 4220mm
137 150 165 180 205
139mm 153mm 167mm 183mm 207mm
137mm 150mm 165mm 180mm 205mm
A B
TYPE TYPE
Pour les volets à contrôle manuelle
Volets en aluminium
Volets PVC
Pour les volets à contrôle électrique
Pour les volets à contrôle manuelle Pour les volets à contrôle électrique
TYPE Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant
TYPE
Formes et dimensions des coffres à pan arrondi
B
A
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 168mm 180mm 205mm
A B
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 168mm 180mm 205mm
A B
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 168mm 180mm 205mm
A B
à 1440mm à 1890mm à 2230mm à 2610mm à 3100mm à 4550mm
- à 1780mm à 2160mm à 2390mm à 3060mm à 4110mm à 1240mm
à 1560mm à 1960mm à 2390mm à 2950mm à 4330mm
- à 1490mm à 1820mm à 2280mm à 2790mm à 4220mm
125 137 150 165 180 205
128mm 139mm 153mm 167mm 183mm 207mm
125mm 137mm 150mm 168mm 180mm 205mm
A B
Pour les volets à contrôle manuelle
Volets en aluminium
Volets PVC
Pour les volets à contrôle électrique
Pour les volets à contrôle manuelle Pour les volets à contrôle électrique TYPE
TYPE Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant
TYPE
TYPE
B
A
Formes et dimensions des coffres à pan coupé 45°, extrudé
137 165 180 205
139mm 167mm 183mm 208mm
137mm 169mm 180mm 205mm
A B
137 165 180 205
139mm 167mm 183mm 208mm
137mm 169mm 180mm 205mm
137 165 180 205
139mm 167mm 183mm 208mm
137mm 169mm 180mm 205mm
137 165 180 205
139mm 167mm 183mm 208mm
137mm 169mm 180mm 205mm
A B
A B
à 1890mm à 2610mm à 3100mm à 4550mm
à 1780mm à 2390mm à 3060mm à 4110mm à 1560mm
à 2390mm à 2950mm à 4330mm
à 1490mm à 2280mm à 2790mm à 4220mm
A B
Pour les volets à contrôle manuelle
Volets en aluminium
Volets PVC
Pour les volets à contrôle électrique
Pour les volets à contrôle manuelle Pour les volets à contrôle électrique TYPE
TYPE Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant
TYPE
TYPE
Formes et dimensions des coffres à pan arrondi, extrudé
B
A
137 165 180 205
142mm 175mm 185mm 212mm
147mm 170mm 190mm 217mm
137 165 180 205
142mm 175mm 185mm 212mm
147mm 170mm 190mm 217mm
137 165 180 205
142mm 175mm 185mm 212mm
147mm 170mm 190mm 217mm
137 165 180 205
142mm 175mm 185mm 212mm
147mm 170mm 190mm 217mm
A B A B
A B
à 1820mm à 2680mm à 3510mm à 4590mm
à 1710mm à 2570mm à 3360mm à 4110mm à 1560mm
à 2430mm à 3260mm à 4370mm
à 1410mm à 2320mm à 3140mm à 4130mm
A B
Pour les volets à contrôle manuelle
Volets en aluminium
Volets PVC
Pour les volets à contrôle électrique
Pour les volets à contrôle manuelle Pour les volets à contrôle électrique TYPE
TYPE Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant Hauteur du
volet roulant
TYPE
TYPE
Types et tailles de coulisses
PP 53 PP 45
PDO 53 PP 66
53mm
PP 53 ODS PK 53
53mm 66mm
45mm 53mm53mm
Seulement pour l’option desvolets roulants avec moustiquaire et avec matériau SCREEN
Dimensions maximales du volet selon le profilé
Profilé PCV 37mm Profilé PCV 52mm
1100 1200 1300 1400 1500 1600
2700 2400 2200 2100 2000 1800
1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
2800 2600 2500 2300 2200 2200 2000 1900 1800 1700 1700 1600 1500 1500 1400 1400 Trouvez une dimension plus grande, puis vérifiez l’étendue de la seconde dimension qui lui correspond.
Exemple :
La largeur exigée du volet est de 2450 mm.
Le profilé PVC de 37 mm n’est pas disponible dans cette taille. Le profilé PVC de 52 mm permet d’acheter un volet roulant de taille 2450x1700 mm.
LARGUEUR À [mm] MAX. HAUTEUR [mm] LARGUEUR À [mm] MAX. HAUTEUR [mm]
Profilé ALU 39mm Profilé ALU 52mm
2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
3000 2800 2700 2600 2500 2400 2300 2200 2100 2000 2000
3000 3100 3200 3300 3400 3500 3600 3700
2600 2500 2500 2400 2300 2200 2200 2100
LARGUEUR À [mm] MAX. HAUTEUR [mm] LARGUEUR À [mm] MAX. HAUTEUR [mm]
